1:10比例遥控模型车用减振悬架结构

　　该结构为1:10比例遥控模型车辆配套的减振悬架单元，核心作用是在模型车行驶过程中吸收路面颠簸带来的冲击，过滤不规则路面传递到车架的振动，保证车轮与行驶面的有效贴合，避免模型在跳跃、过弯、颠簸路段行驶时出现车轮打滑、姿态失控的问题，同时降低车架各连接部位的冲击载荷，延长整车结构件的使用寿命。

　　从功能特性来看，该悬架集成了弹性支撑与阻尼缓冲双重功能，外露的螺旋弹簧承担主要的弹性复位作用，能够在车轮受冲击向上位移时存储弹性势能，待冲击消失后推动车轮复位至初始行程位置；内部的阻尼结构则用于抑制弹簧往复伸缩的多余振荡，避免弹簧反复弹跳导致的车身姿态不稳，让模型行驶过程中的姿态更可控，尤其在高速过弯、落地冲击时能快速耗散冲击能量，减少车身多余的晃动。

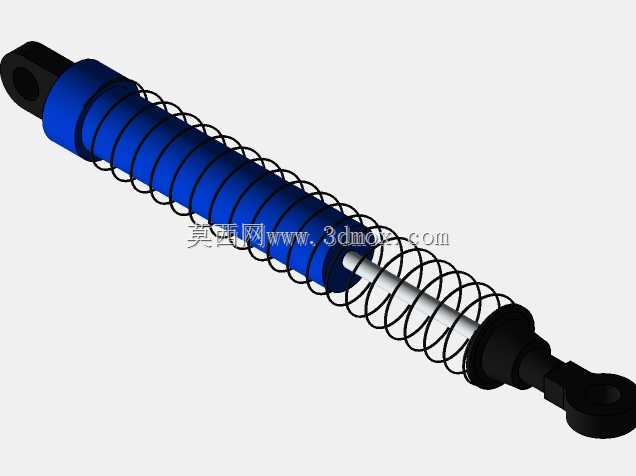

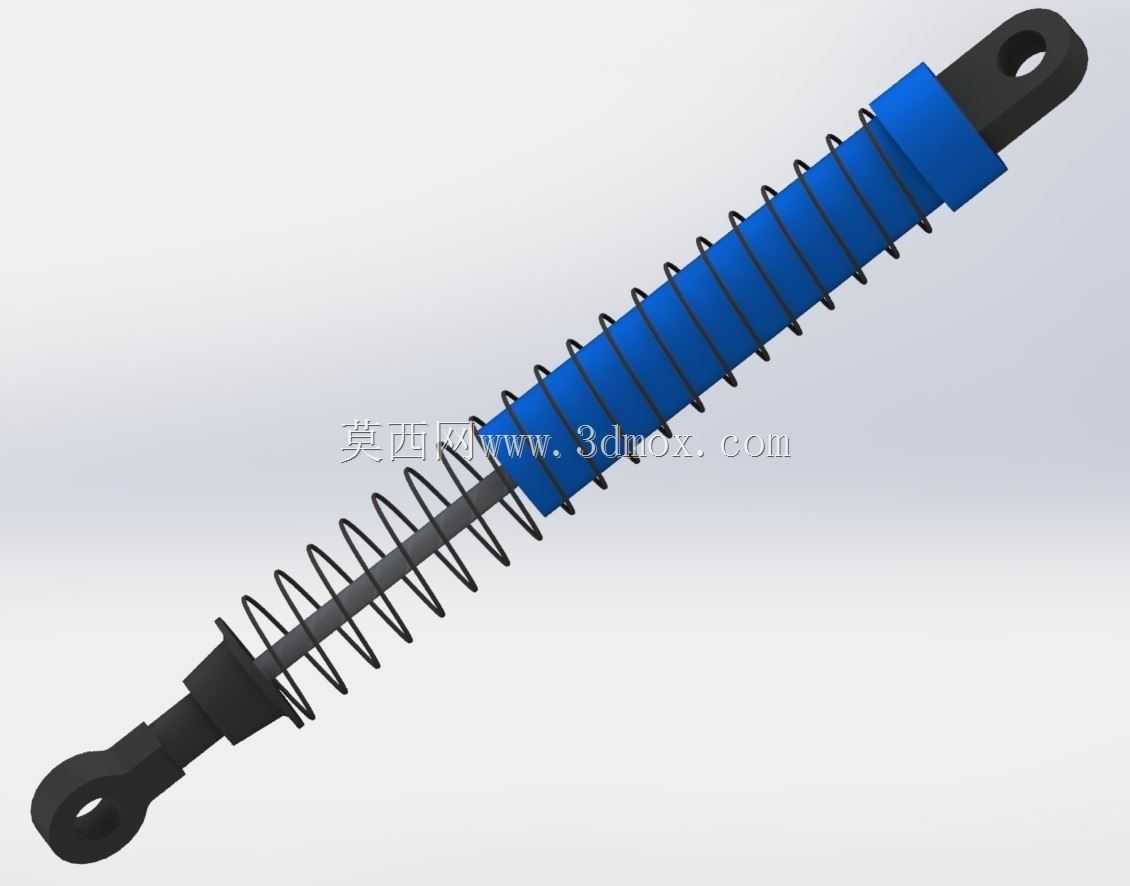

　　设计过程中优先考虑了模型车的安装空间限制，整体采用同轴式布局，将阻尼芯、弹簧、上下安装吊耳集成在同一轴线上，最大限度压缩径向占用空间，适配1:10比例遥控车的轮边安装位置。上下两端的吊耳采用铰接式安装结构，吊耳内预留铰接安装孔，可直接与车架侧安装座、转向节侧安装座通过销轴连接，允许悬架在压缩、伸长过程中随车轮跳动产生小角度摆动，避免运动干涉。弹簧的预紧力可通过调整上端的蓝色限位挡圈位置实现，通过改变挡圈在阻尼筒上的固定位置，就能调整弹簧的初始压缩量，适配不同车重、不同行驶场景的支撑需求，比如平路竞速场景可适当调高预紧力提升支撑性，越野攀爬场景可适当降低预紧力提升缓冲行程。

　　外形尺寸方面，整体长度适配1:10遥控车的轮边行程需求，完全伸长状态下的总长度可覆盖该比例车型常见的轮跳行程范围，压缩后的最小长度不会出现弹簧并圈、阻尼筒顶死的问题；阻尼筒外径、弹簧外径均控制在轮边安装的安全边界内，不会在车轮转向、上下跳动过程中与轮胎、转向拉杆、车架侧板发生剐蹭干涉。安装吊耳的铰接孔孔径匹配该比例模型通用的连接销轴尺寸，可直接替换同规格的市售减振部件，无需额外修改安装座结构。

　　建模过程中对各部件的配合关系做了还原，弹簧与阻尼筒的同轴度、吊耳与阻尼筒的连接强度、限位挡圈的卡槽结构都做了对应呈现，既可以作为RC模型改装的结构参考，也能作为小尺寸弹性缓冲机构的设计参照，理解同轴式减振悬架的基本构成与运动逻辑。
