小型乘用车辆螺旋弹簧式减震构件

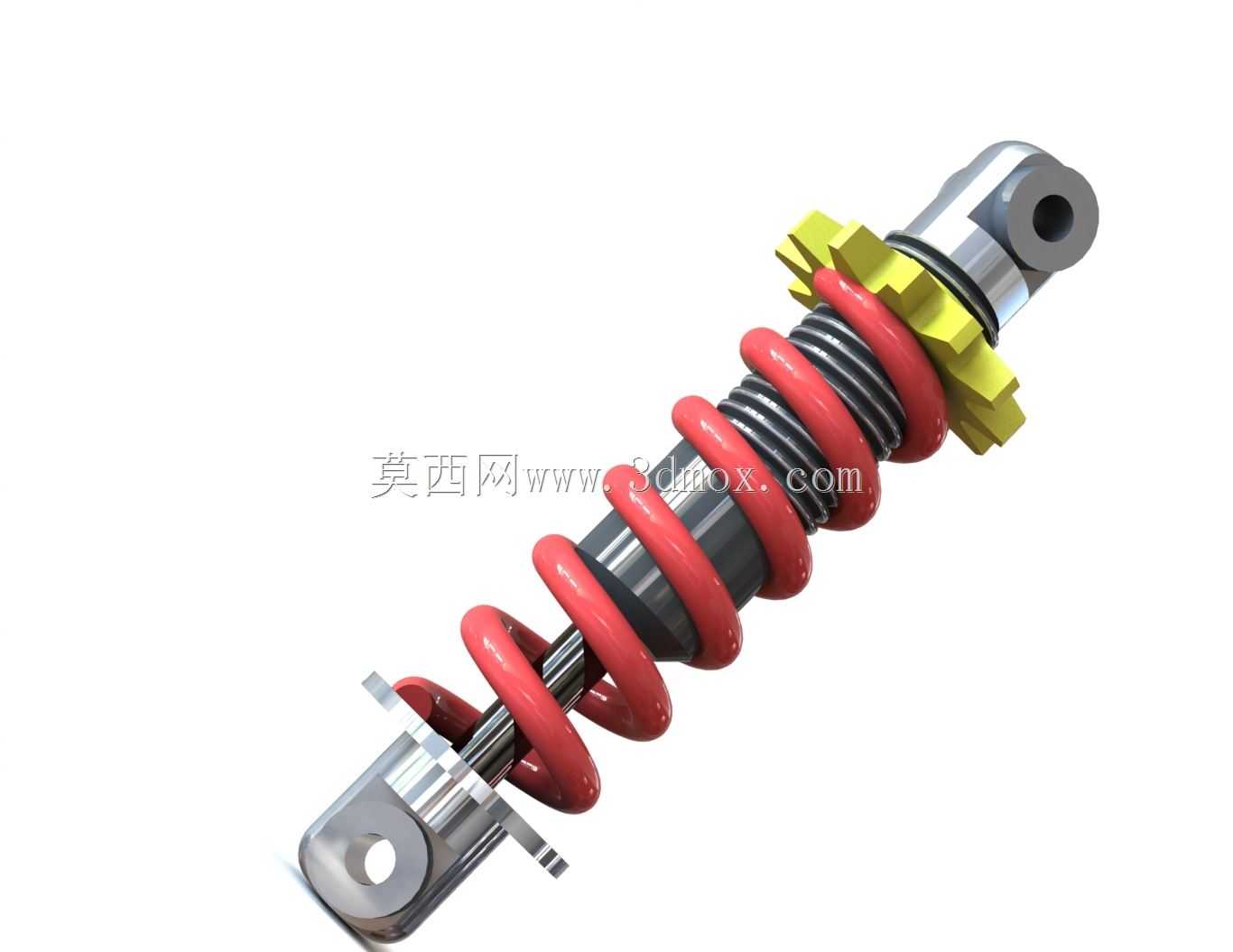

　　这类螺旋弹簧式减震构件，主要适配小排量两轮乘用车辆的后悬架安装场景，日常作业中承担着过滤路面颠簸冲击、衰减车身往复振动的核心作用，能在车辆经过坑洼路面、减速带或是非铺装路面时，把车轮传递上来的瞬时冲击转化为阻尼热能逐步耗散，避免车架与车身直接承受刚性冲击，既可以提升驾乘过程的平顺性，也能避免车载其他精密构件长期受高频振动出现松动、疲劳失效的问题。从结构设计逻辑来看，该构件采用阻尼筒与螺旋弹簧同轴集成的布局，核心阻尼杆采用高强度合金钢材加工，表面做硬铬镀层处理，降低往复运动过程中的磨耗，同时保证足够的抗侧向力能力，避免车辆过弯时侧倾带来的径向载荷造成杆体弯折。外侧的螺旋弹簧选用硅锰弹簧钢材质，刚度参数经过多轮匹配调校，

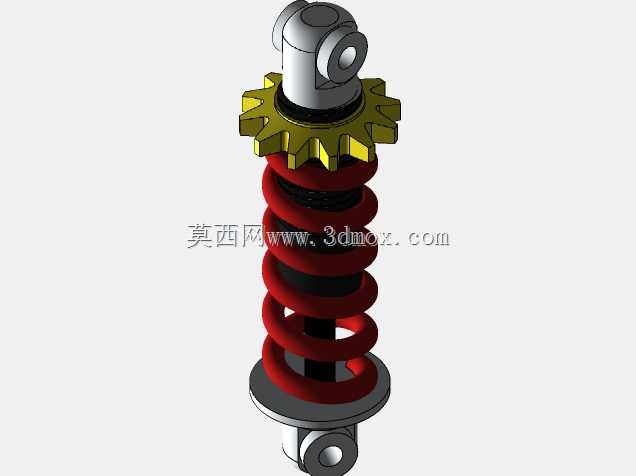

　　既不会因为刚度过硬导致颠簸感直接传递到车架，也不会因为刚度过软造成悬架打底、车辆过弯侧倾过大的问题。上下两端的安装吊耳采用对称式铰点设计，安装孔位的同轴度公差控制在0.05mm以内，适配对应车型的原厂安装支座，不需要额外做改装调整就能直接对位安装，上端的黄色限位挡块采用高阻尼聚氨酯材质，在弹簧压缩到极限行程时起到硬限位作用，避免弹簧并圈造成刚性冲击，同时也能防止阻尼筒超行程拉脱。设计过程中优先考虑了安装边界的适配性，整体构件的最大外径控制在合理区间，不会与周边的车架管材、挡泥板、制动管线发生运动干涉，弹簧的自由长度、压缩行程都严格匹配对应车型的悬架动行程参数，保证车轮上下跳动全过程中，减震构件都能处于正常工作区间，不会出现卡滞、

　　偏磨的问题。日常结构选型过程中，这类集成式减震构件不需要额外设计弹簧安装支座，整体装配流程更简便，阻尼筒内部的阀系结构采用多片阀片叠加的设计，能针对不同振动频率自动调整阻尼力大小，低速过细碎颠簸时阻尼力偏小保证滤震效果，高速过较大坑洼时阻尼力快速提升抑制弹簧多余弹跳，兼顾不同行驶工况下的性能需求。建模过程中对弹簧的螺旋升角、有效圈数、端部并圈结构都做了精准还原，两端吊耳的衬套安装位也预留了标准尺寸的橡胶衬套安装空间，方便后续做装配干涉检查、运动仿真验证时直接调用，不需要再额外做结构简化处理。
