轮毂电机配套螺旋弹簧减震构件

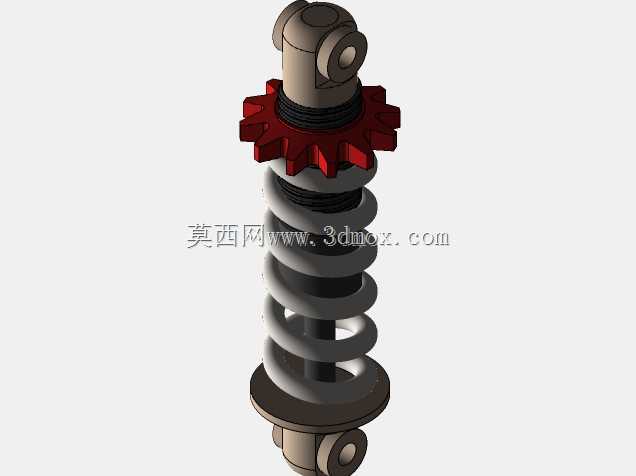

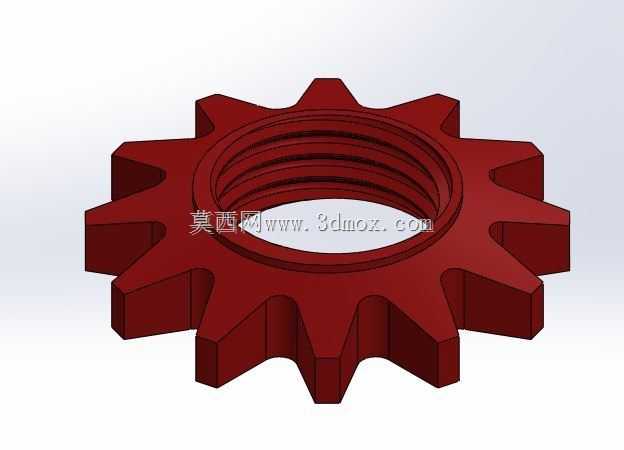

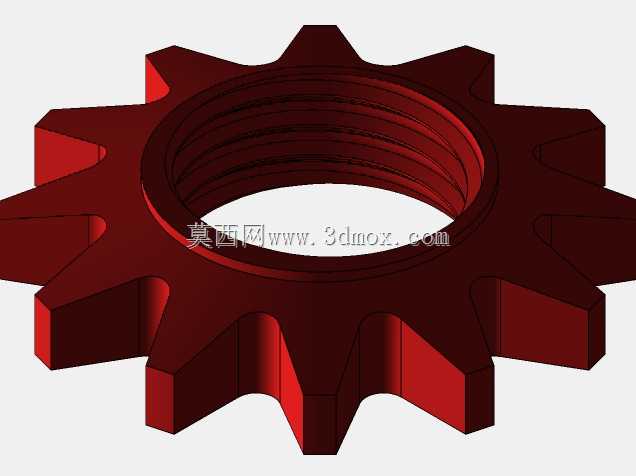

　　这类减震构件主要适配轮毂电机驱动的行走机构，在小型电动代步车、分布式电驱作业平台、低速无人配送载具上应用广泛，核心作用是吸收路面传递的冲击载荷，避免轮毂电机直接承受颠簸带来的瞬时冲击力，保障电机内部定转子间隙稳定，延长驱动单元的使用寿命。从结构设计来看，该构件采用圆柱螺旋压缩弹簧与阻尼芯轴同轴布置的方案，上下两端的铰接吊耳采用等径球头铰接结构，安装时可适配小角度的摆幅偏差，降低安装面加工精度要求，同时避免工作过程中出现卡滞问题。上端的红色调节齿圈用于调整弹簧预紧力，可根据不同的载重量匹配对应的预压量，空载时不会因为弹簧刚度过大出现颠簸弹跳，满载时也不会因为弹簧压缩量过大导致阻尼触底。设计过程中需要重点校核几个边界参数：

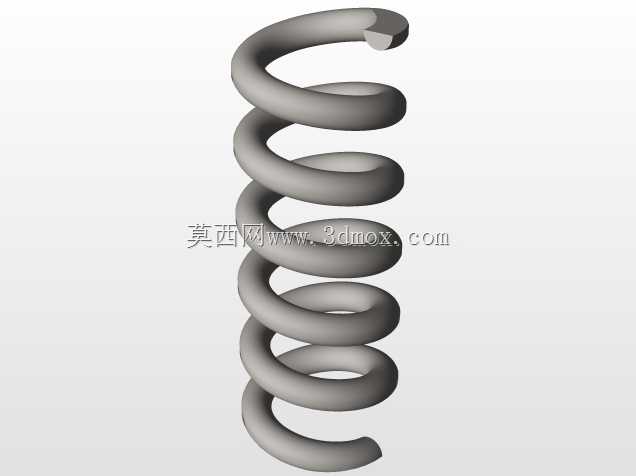

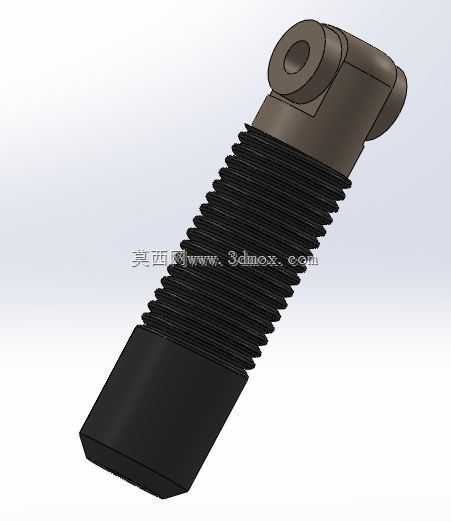

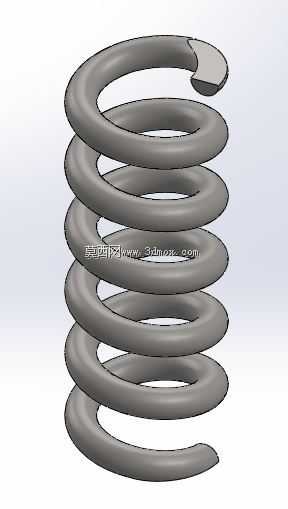

　　首先是弹簧的线径与中径配比，要保证在最大压缩行程下弹簧切应力处于材料许用范围内，同时避免相邻弹簧圈并圈产生刚性冲击；其次是阻尼芯轴的行程要比弹簧极限压缩量大10%左右，防止极端工况下阻尼杆被顶弯；上下吊耳的中心距是核心安装尺寸，选型时需要匹配悬挂摆臂的跳动行程，保证车轮上下跳动时减震器的伸缩量处于有效工作区间，不会出现拉伸脱开或者压缩顶死的情况。实际装配时，下端吊耳连接转向节或者轮毂电机的安装支架，上端吊耳连接车架或者承载副车架，铰接孔内需要配套自润滑衬套，减少长期摆动带来的磨损。弹簧表面采用喷塑处理提升耐锈蚀能力，阻尼芯轴外露部分配套波纹防尘套，阻挡泥沙、灰尘进入阻尼密封结构，避免密封件过早磨损出现漏油失效。

　　这类减震结构相比板簧结构占用径向空间更小，适合轮毂电机周边紧凑的布置空间，重量也更轻，能有效降低簧下质量，提升行走机构的贴地性能。建模过程中需要重点还原弹簧的螺旋升角、调节齿圈的齿形轮廓、吊耳的铰接孔倒角细节，装配时要保证弹簧两端的支撑圈与上下安装座完全贴合，避免出现偏载导致弹簧受力不均产生侧弯。
