适配轮毂电机的定制自行车车架结构

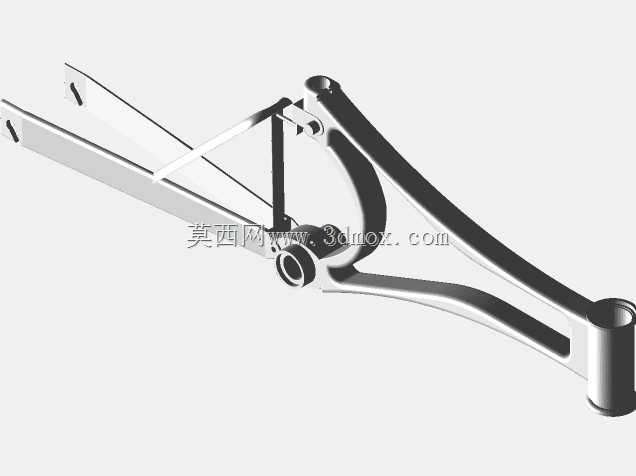

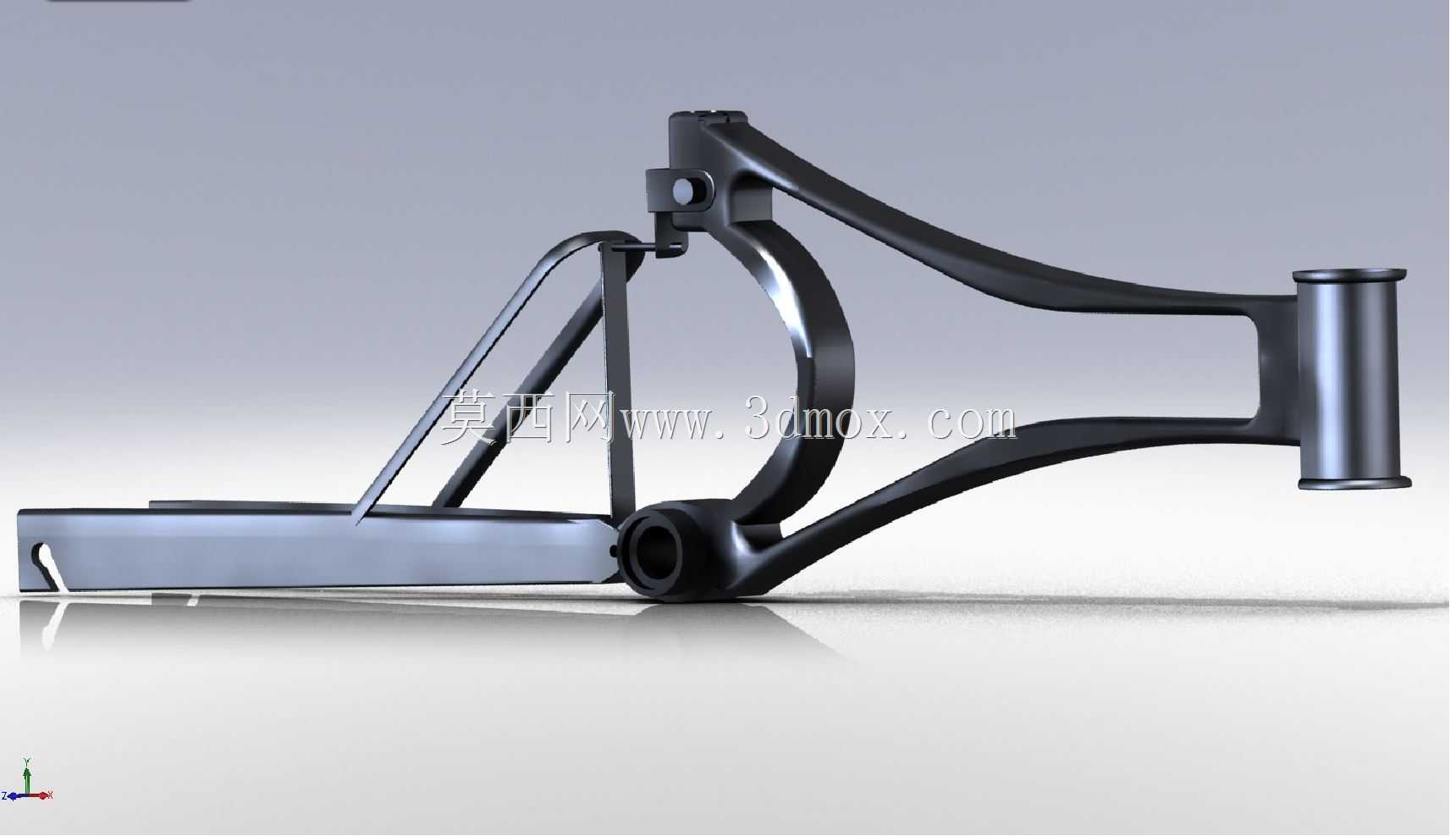

　　这款车架的设计核心围绕轮毂电机的搭载需求展开，区别于常规自行车车架的五通受力逻辑，后轮轴位置预留了足够的电机安装空间，后叉开档尺寸匹配常见的轮毂电机安装宽度，避免后期改装时出现叉脚间距不足、需要强行撑开后叉的问题。从结构设计来看，后三角区域采用了异形管拼接的形式，上叉与下叉的连接位置做了圆弧过渡，既可以分散轮毂电机运转时传递到车架的振动载荷，也能预留出减震部件的安装位——当前结构中设置的别针式连接位，是为了后续升级减震组件时做的预设计，不需要重新对后三角做切割改造，就能直接加装弹簧阻尼减震器，适配不同路况的骑行需求。在实际应用场景中，这类车架主要面向电助力自行车的改装与定制市场，尤其是城市通勤、短途郊野骑行的用户群体，

　　既可以保留自行车的轻量化骑行质感，又能通过轮毂电机提供辅助动力，降低长距离骑行的体力消耗。安装边界方面，车架头管采用标准的有牙前叉适配口径，兼容市面上多数常规尺寸的自行车前叉，座管口径匹配通用的通勤车座管规格，不需要额外定制异形配件就能完成整车组装；中管位置的走线孔预留了电机控制线与刹车线的走线路径，避免线路外露造成的磨损与干扰。设计过程中特意调整了后下叉的长度，在容纳轮毂电机的前提下，尽可能缩短后轮轴与中轴的距离，保证骑行时的踩踏发力传导效率，不会因为电机加装导致整车轴距过长、转向灵活性下降。后叉脚的位置做了加厚处理，因为轮毂电机的重量远大于常规自行车花鼓，加厚结构可以避免长期使用后出现叉脚变形、电机固定松动的问题，

　　同时叉脚的开槽尺寸匹配标准的轮毂电机轴径，固定螺母的接触面做了铣平处理，保证锁紧时的接触面积，防止骑行过程中轴体转动磨损车架。整体结构没有采用复杂的一体成型工艺，而是通过管件焊接拼接完成，对于小批量定制的场景来说，生产调整的灵活性更高，可以根据用户选用的不同功率轮毂电机，微调后叉的开档与安装位尺寸，不需要重新开模就能适配不同规格的动力组件。车架的受力路径经过优化，骑行者的体重载荷通过座管传递到中管后，一部分沿下管传递到头管，另一部分沿后上叉、后下叉分散到后轮轴位置，轮毂电机运转时产生的反扭矩也能通过后叉的结构均匀分散，不会出现局部应力集中导致的焊缝开裂问题。
