自行车用螺旋弹簧式减震结构三维设计

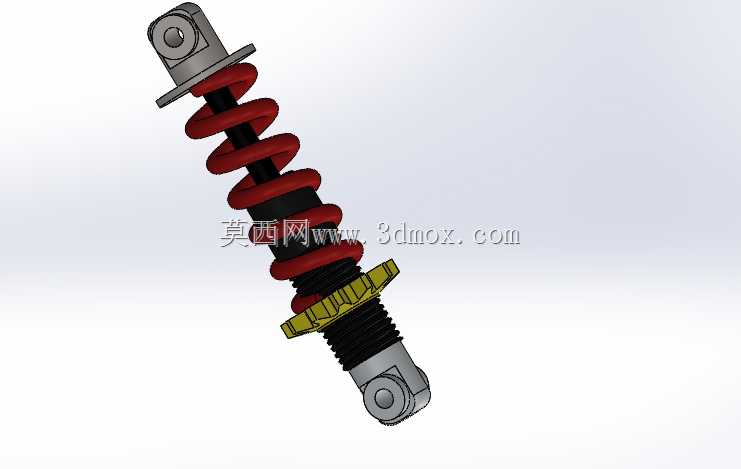

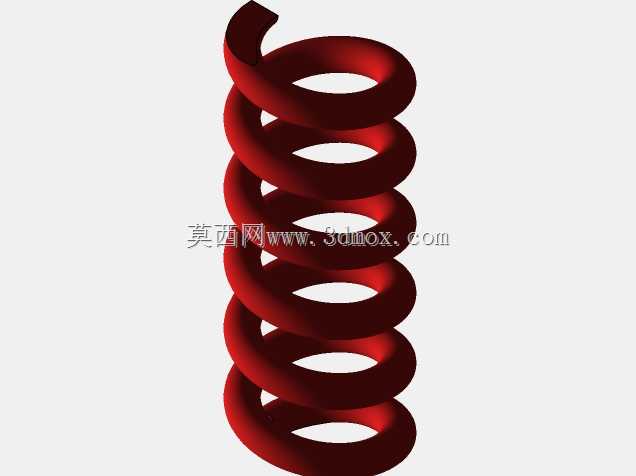

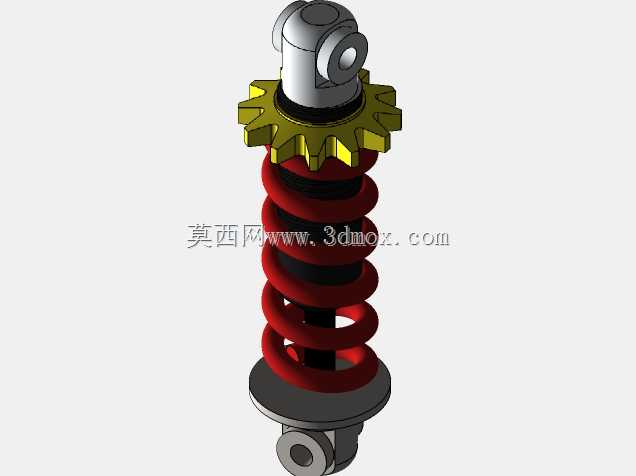

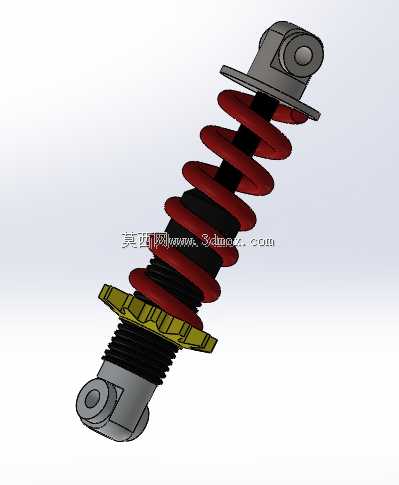

　　日常通勤、山地骑行场景下的自行车，行驶过程中会持续受到路面传递的颠簸冲击，这类减震部件的核心作用，就是通过弹性形变与阻尼作用吸收冲击能量，避免刚性冲击直接传递到车架与骑行者身上，提升骑行过程的平顺性，同时也能减少车架连接部位的交变应力，延长整车结构的疲劳寿命。这款减震结构采用上下吊耳式安装接口，上下端的铰接结构都预留了标准销轴安装孔，安装时可直接与车架的前叉或后悬挂支座配合，铰接结构允许减震器在工作过程中随悬挂摆动产生小角度偏转，避免安装位出现卡滞或附加弯矩。主体弹性元件采用圆柱螺旋压缩弹簧，弹簧中径、线径与有效圈数的匹配经过受力核算，能够覆盖自行车日常骑行的常见载荷区间，弹簧表面做了防护处理，减少户外使用过程中的锈蚀风险。

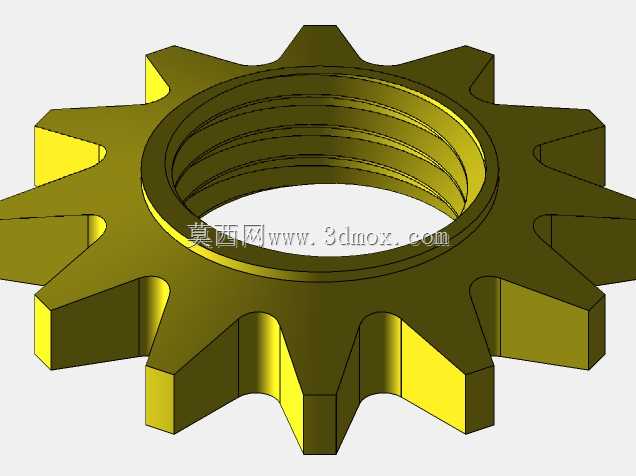

　　弹簧内部设置了阻尼芯轴结构，芯轴外部带有防尘伸缩套，能够阻挡骑行过程中溅起的泥水、灰尘进入阻尼摩擦副，避免阻尼性能衰减过快，延长部件的维护周期。弹簧中部设置了环形调节齿盘，旋转齿盘可以改变弹簧的预压缩量，从而调整减震器的初始软硬程度，适配不同体重的骑行者，或是不同颠簸程度的骑行路面，比如铺装路面通勤可以调硬预压减少泄力，非铺装路面越野可以调软预压提升缓冲效果。上下连接端的金属支座采用一体化铸造成型后做机加工处理，铰接孔的同轴度、端面垂直度都满足装配公差要求，安装后不会出现偏磨问题。设计过程中优先考虑了部件的通用性，安装孔距、接口尺寸都匹配主流民用自行车、山地车的悬挂安装位，不需要额外做转接件就可以直接替换同规格的旧减震部件。

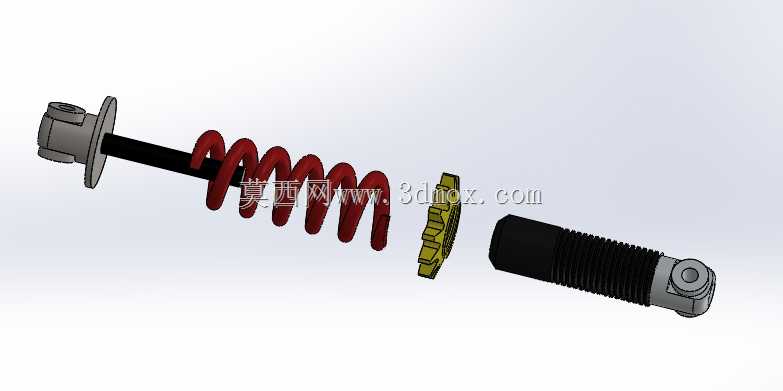

　　结构拆解上没有采用复杂的多腔液压阻尼结构，而是采用结构更简单、维护成本更低的摩擦阻尼配合弹簧的方案，更适合民用自行车的使用场景，后期维护只需要定期清理防尘套部位的积尘，检查弹簧是否出现裂纹、铰接位是否松旷即可，不需要复杂的油液更换操作。整体结构的径向尺寸控制在合理范围内，安装后不会与车轮、车架后叉、挡泥板等周边部件产生运动干涉，减震器的最大压缩行程也经过校核，达到极限压缩位置时上下支座不会出现刚性碰撞，内部预留了足够的缓冲间隙，避免冲击载荷过大时损坏部件。
