带装配动画的M12外六角螺栓螺母组件

　　在各类机械结构的连接场景中，螺纹紧固件是应用覆盖范围最广的基础零件，小到民用家电的壳体拼接，大到重型工程机械的机架装配、工业管路的法兰对接，都离不开螺栓螺母组成的可拆连接副。这套M12规格的外六角螺栓螺母组件，是按照公制普通螺纹标准设计的常用紧固件，螺距设定为1.75mm，属于粗牙螺纹系列，适配绝大多数常规钢构件的连接需求，相比同规格细牙螺纹，粗牙螺纹的抗疲劳性能更优，装拆容错率更高，在频繁需要维护拆装的设备部位、以及承受动载荷的连接点位上适用性更强。

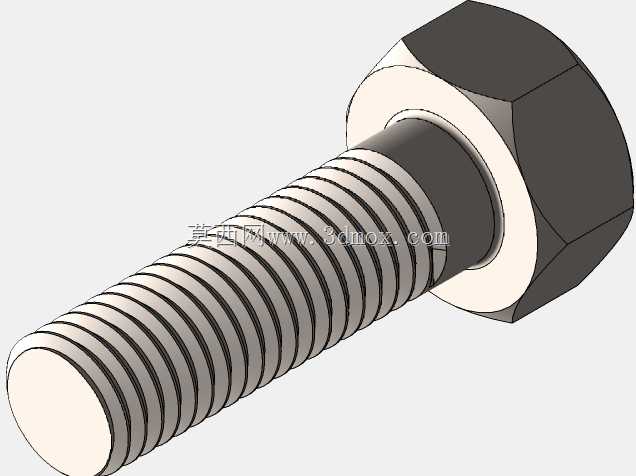

　　从实际工程应用的角度看，这类紧固件的核心作用是通过螺纹旋合产生的轴向预紧力，将两个或多个带通孔的被连接件牢牢压合在一起，避免连接部位出现相对窜动、缝隙张开的问题。设计这套组件的三维模型时，首先要保证螺纹牙型的参数完全符合公制螺纹的公差要求，牙型角60度，牙顶和牙底的圆弧过渡要符合标准规范，不能出现尖锐棱角，否则不仅会导致装配时出现卡滞，还会在螺纹啮合位置产生应力集中，降低连接副的整体承载能力。螺栓的头部采用标准外六角结构，对边宽度、头部厚度都匹配常规开口扳手、套筒扳手的夹持尺寸，现场装配时不需要定制专用工具，普通维修班组的常备工具就能完成装拆操作，适配绝大多数工业现场的运维条件。

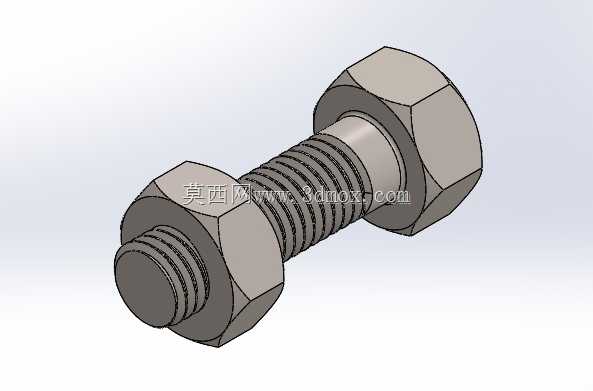

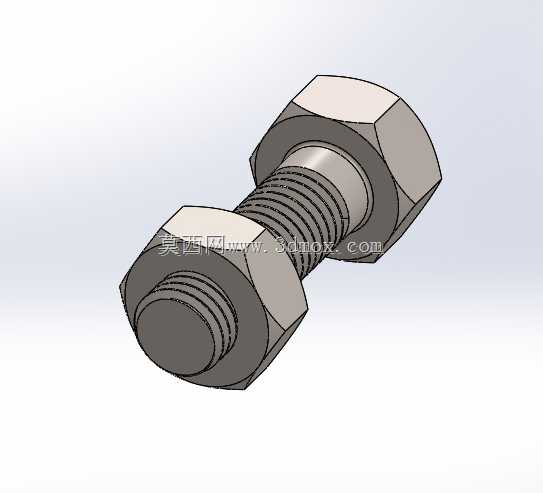

　　这套模型附带的装配动画，完整还原了螺母从螺栓端部导入、顺着螺纹螺旋面逐步旋入、最终到达预紧位置的全过程，对于刚接触机械结构设计的从业者来说，可以直观理解螺纹副的旋合逻辑，明白螺纹导程、螺距和旋合行程之间的对应关系，避免在设计通孔、沉孔结构时出现尺寸干涉问题。从安装边界来看，M12粗牙螺栓的配套通孔直径通常设计为13mm到13.5mm之间，被连接件的总厚度不能超过螺栓杆部无螺纹段的长度，否则螺母旋合时会碰到螺纹收尾位置，无法达到规定的预紧力矩；螺栓头部的六角外接圆直径约为19.85mm，设计沉孔或者避让空间时，要预留至少22mm的回转直径，保证套筒可以完全套入螺栓头部，不会和周围结构发生碰撞。

　　在不同的应用场景下，这类紧固件的选型逻辑也有区别：如果是用在有振动的设备上，比如电机机座和安装支架的连接，除了保证螺栓螺母的啮合长度不小于螺纹公称直径的1倍，还要配套弹簧垫圈或者防松垫片，避免长期振动导致螺母松脱；如果是用在有防腐要求的户外设备上，通常会在模型基础上调整表面处理的结构细节，预留镀锌或者达克罗涂层的厚度公差，避免涂层堆积导致螺纹无法正常旋合。很多新手设计师在绘制螺纹紧固件时，容易忽略螺纹收尾的退刀槽结构，实际上批量生产的六角头螺栓，在螺纹末端和光杆的衔接位置都会有标准的退刀结构，这个细节不仅影响加工工艺的可行性，也会决定螺母能不能完全旋合到贴合被连接件表面的位置。

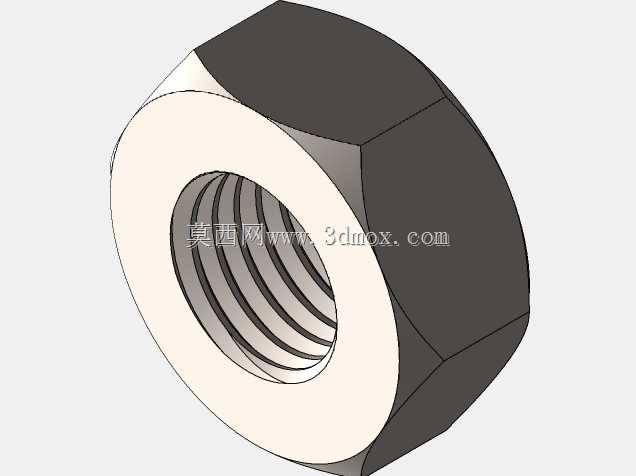

　　从结构强度的角度考量，这套M12粗牙螺栓的有效螺纹啮合长度达到12mm以上时，就能满足8.8级强度等级的抗拉要求，在普通的钢结构机架、设备护罩、管路支架的连接场景中，完全可以承受额定范围内的拉压载荷和剪切载荷。模型里的螺母同样采用标准外六角结构，厚度和对边尺寸和螺栓头部的扳手尺寸通用，现场装拆时不需要准备两种规格的扳手，能有效提升装配效率。很多做装配动画演示的教学场景里，这类标准紧固件的运动仿真也是基础案例，通过给螺母添加螺旋配合关系，可以直观展示螺纹连接的运动过程，帮助学习者理解机械连接的基本原理，也能在做设备装配工艺模拟时，提前预判装配路径上是否存在干涉，优化现场的装配工序，避免实际安装时出现零件无法就位的问题。
