两轮车用螺旋弹簧液压减震结构设计

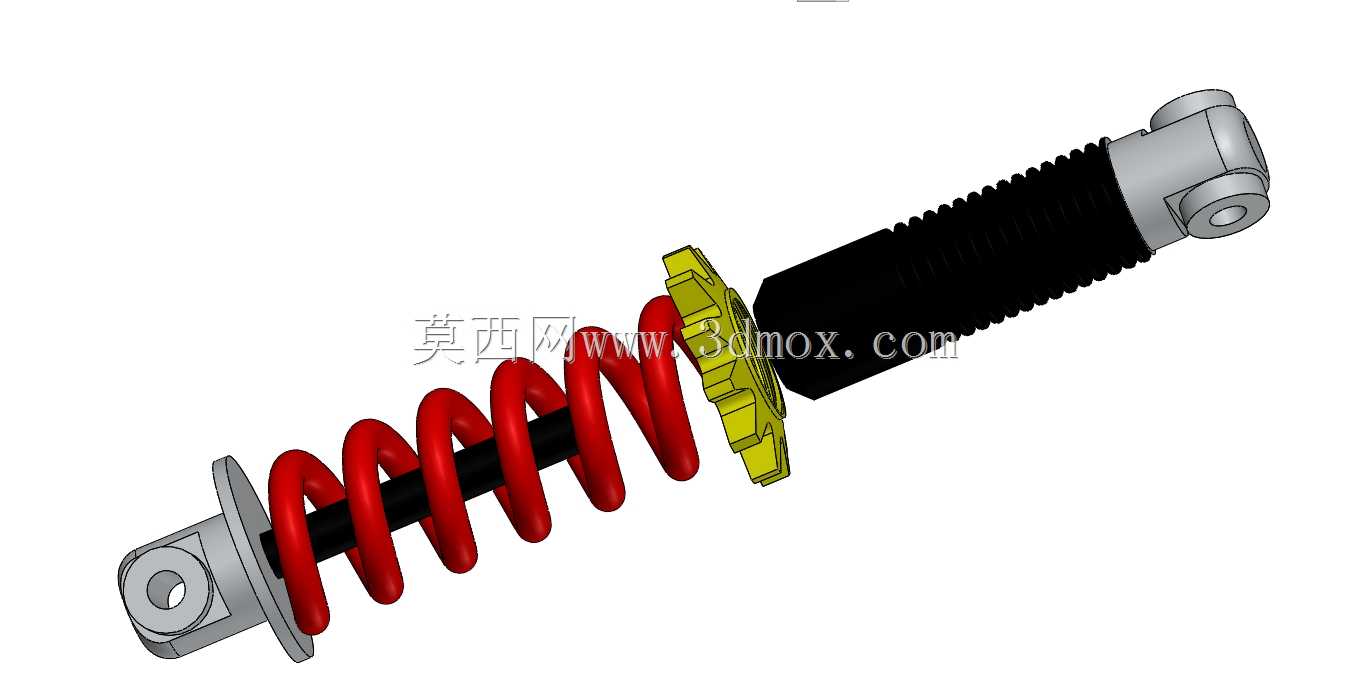

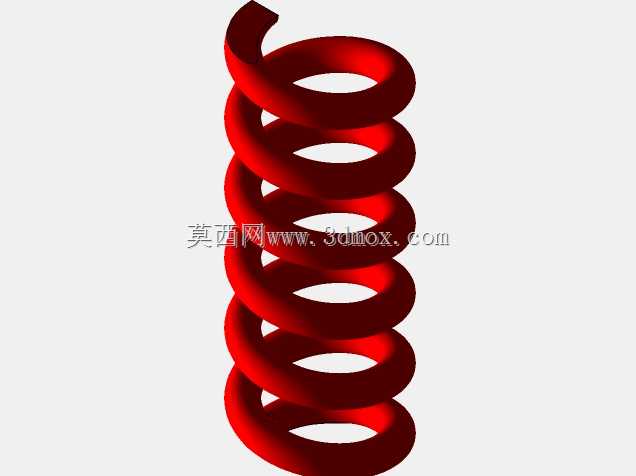

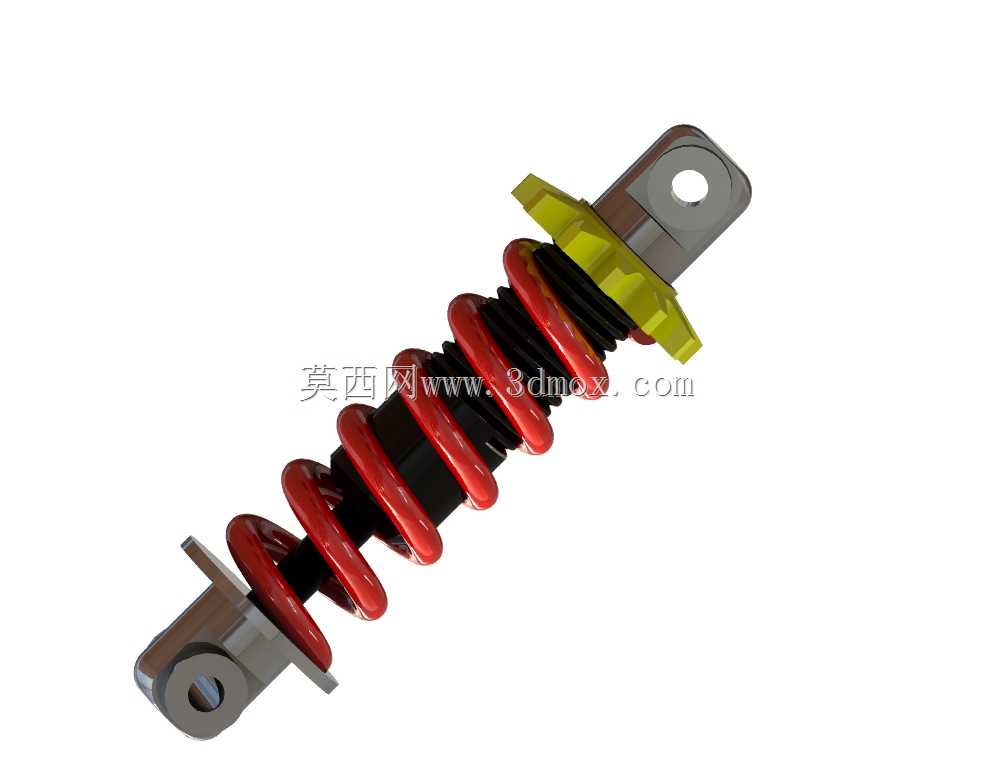

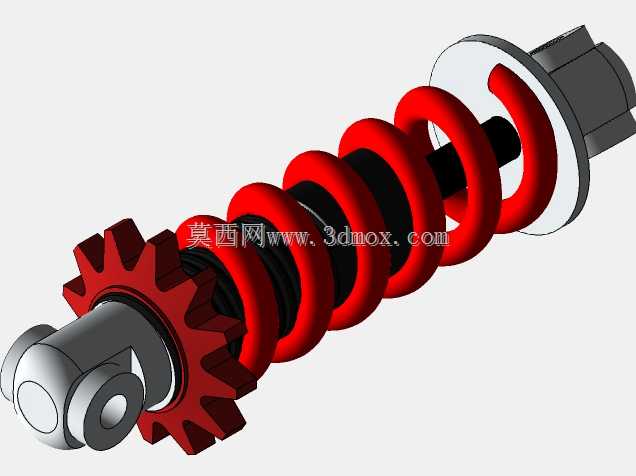

　　这款减震结构主要适配轻型两轮代步车辆的后悬挂安装位，日常骑行场景中，路面传递的颠簸冲击会先作用于车轮端的下安装耳，通过阻尼结构与弹簧的协同作用完成冲击能量的耗散，避免刚性冲击直接传递至车架，提升骑乘的平顺性，同时也能避免车架长期受交变冲击出现疲劳开裂的问题。从结构设计逻辑来看，整体采用上下双耳铰接的安装形式，上安装耳预留的通孔用于与车架后摇臂上方的固定位铰接，下安装耳的带法兰凸台结构则与摇臂轮轴侧的安装位配合，两处铰接位均预留了标准衬套的安装间隙，可适配常规的橡胶缓冲衬套，抵消安装位的微小角度偏差，避免运动过程中出现卡滞。核心的弹性元件采用等节距圆柱螺旋弹簧，弹簧表面做了红色防护涂装，既可以抵御日常骑行中的泥水锈蚀，

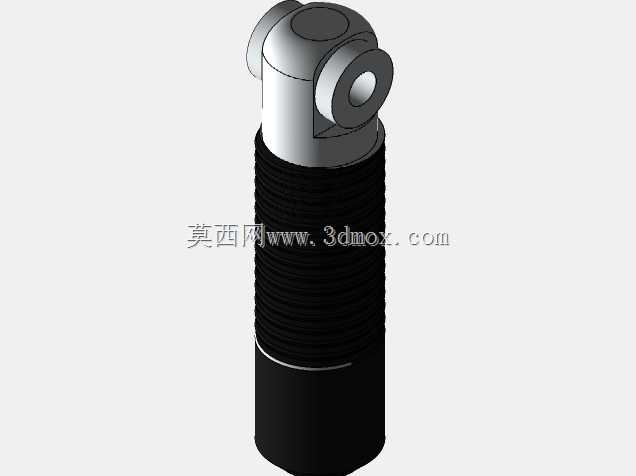

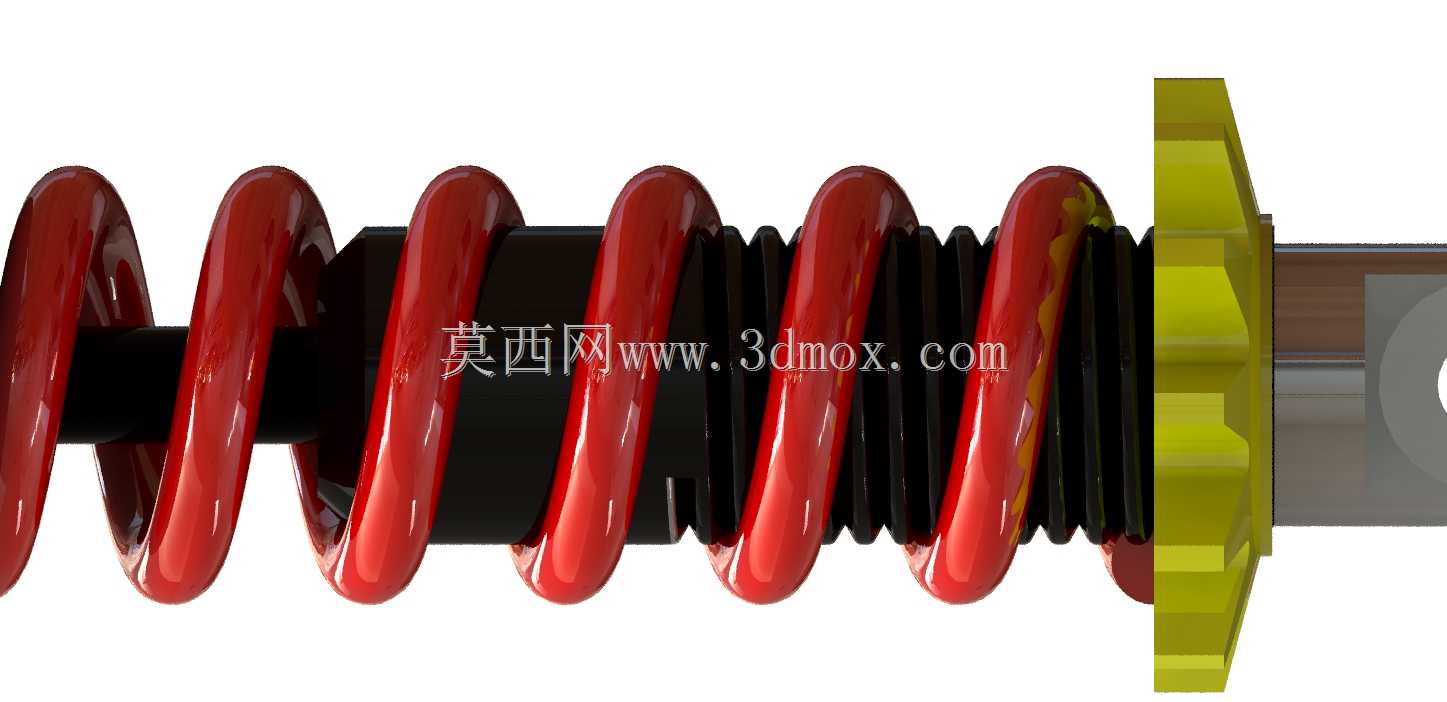

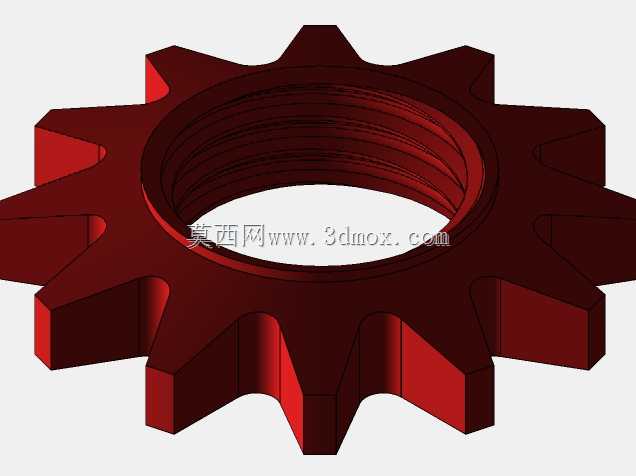

　　也能直观识别弹簧的预压调整位置，弹簧的刚度匹配轻型两轮车的承载需求，单人骑乘时弹簧压缩量处于线性刚度区间，双人承载时也不会出现并圈触底的情况。弹簧内侧的阻尼芯采用液压阻尼结构，阻尼筒外设置了黑色的防尘护套，避免骑行过程中泥沙、灰尘附着在阻尼杆表面刮蹭油封，延长阻尼结构的使用寿命；上下弹簧座采用黄色的高强度工程塑料材质，相比金属弹簧座可以降低弹簧工作过程中的碰撞异响，同时也能减少弹簧端部的磨损。设计过程中需要严格控制整体的安装距，即上下安装耳孔中心的静态距离，同时要预留足够的压缩行程与拉伸行程，避免车轮上下跳动时减震器超出工作极限；阻尼力的匹配需要结合弹簧刚度做调校，压缩行程阻尼力稍小，保证冲击传入时的缓冲响应速度，

　　回弹行程阻尼力稍大，避免弹簧反复弹跳造成车辆晃动。安装边界上，下安装耳的法兰凸台需要匹配摇臂侧的安装平面，保证铰接螺栓锁紧后减震器不会出现偏转，上安装耳的铰接轴线需要与下安装耳保持平行，避免运动过程中出现侧向力矩损坏阻尼杆。这类减震结构除了两轮自行车、轻型电动两轮车使用外，也可通过调整弹簧刚度与阻尼参数，适配小型四轮全地形车的独立悬挂位，核心的设计逻辑都是通过弹性元件存储冲击能量，阻尼元件耗散能量，最终实现缓冲减震的作用。建模过程中需要重点关注弹簧与阻尼筒的同轴度，避免弹簧压缩时出现偏磨，同时要预留弹簧压缩时的径向间隙，防止弹簧与阻尼筒外壁发生摩擦剐蹭，影响正常的伸缩动作。
