轮毂电机配套简易减震器结构设计

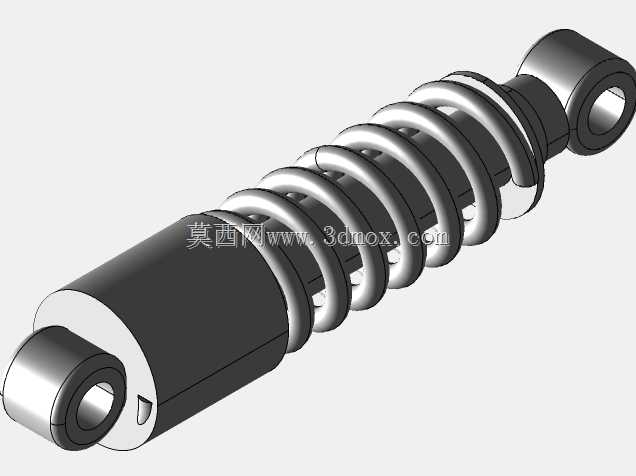

　　这款减震结构主要适配小型轮毂电机驱动的行走机构，常见于电动代步车、小型巡检机器人、低速无人配送车的行走悬架端，承担行驶过程中路面冲击的缓冲吸能职责，避免刚性冲击直接传递至轮毂电机本体，降低电机内部轴承、磁钢受冲击损坏的概率，同时优化行走过程的平顺性，减少轮端跳动带来的附着力损失。从结构布局来看，该减震器采用圆柱螺旋压缩弹簧与阻尼套筒同轴布置的经典结构，两端为带通孔的铰接吊耳结构，安装时通过销轴分别与轮端摆臂、车架支座铰接，这种铰接方式可自动适配悬架跳动过程中的角度变化，避免安装位出现卡滞或附加弯矩。设计过程中优先考虑了安装边界的适配性，两端吊耳的铰接孔同轴度公差控制在0.05mm以内，避免安装后出现偏载导致弹簧受力不均、

　　阻尼杆偏磨的问题；弹簧的中径、有效圈数经过匹配计算，可覆盖常规小型行走设备100-300kg的单轮承载需求，静挠度控制在合理区间，既不会因刚度过大导致缓冲效果不足，也不会因刚度过小出现打底、撞击限位的情况。阻尼套筒内置的阻尼结构可在弹簧往复伸缩过程中提供合适的阻尼力，抑制弹簧多余的往复震荡，避免轮端出现多余的弹跳，保证轮胎与地面的接触稳定性。外形尺寸方面，该减震器的整体长度适配小型轮毂电机的悬架安装空间，不会与电机本体、轮辋、线束等周边部件产生运动干涉，弹簧外径与套筒外径的差值预留了足够的安全间隙，即使弹簧在最大压缩量下出现微量径向变形，也不会与套筒外壁发生摩擦。实际应用中，这类简易减震结构无需额外的复杂附属结构，安装维护便捷，

　　铰接位可加装润滑衬套降低磨损，整体结构可靠性高，适合量产化的小型行走设备使用，建模过程中对弹簧的螺旋升角、两端并紧磨平段的结构、吊耳的倒角过渡都做了还原，可直接用于结构干涉校验、安装模拟，也可作为同类型减震产品设计的参考基准，帮助设计人员快速完成悬架系统的匹配计算与布局验证。
