小型车辆用螺旋弹簧液压阻尼减震结构

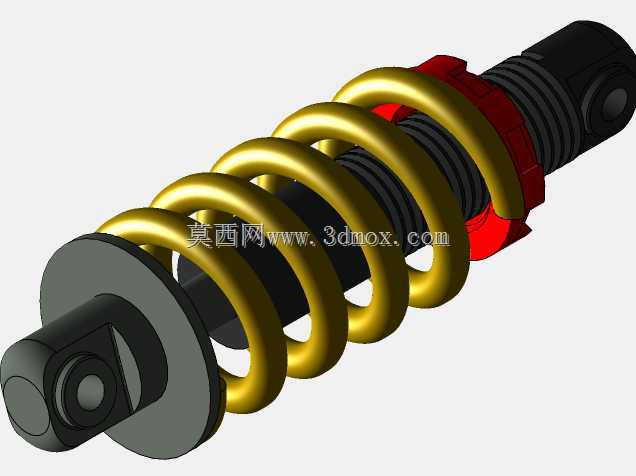

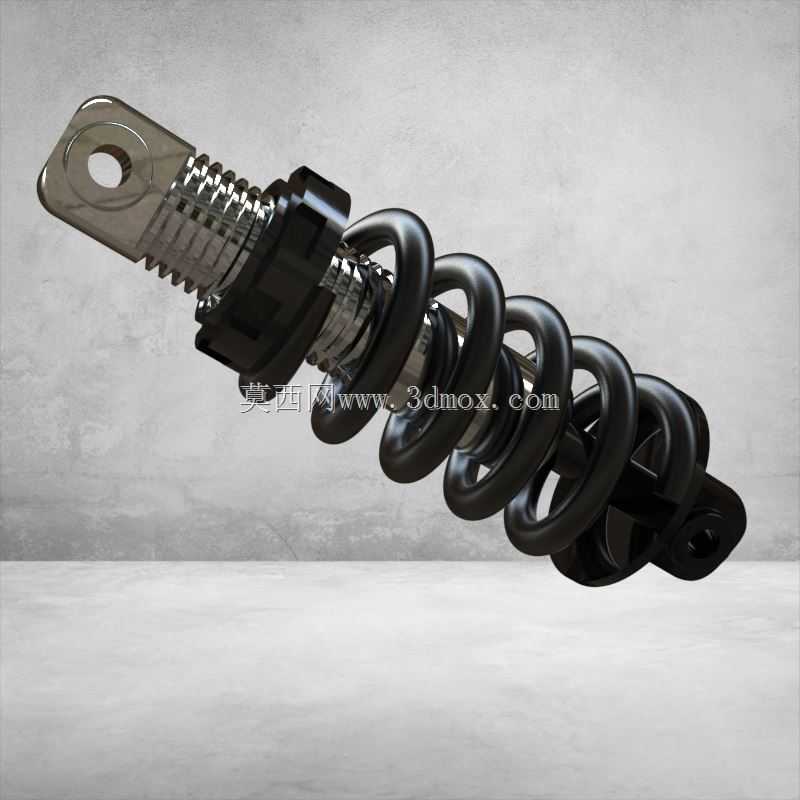

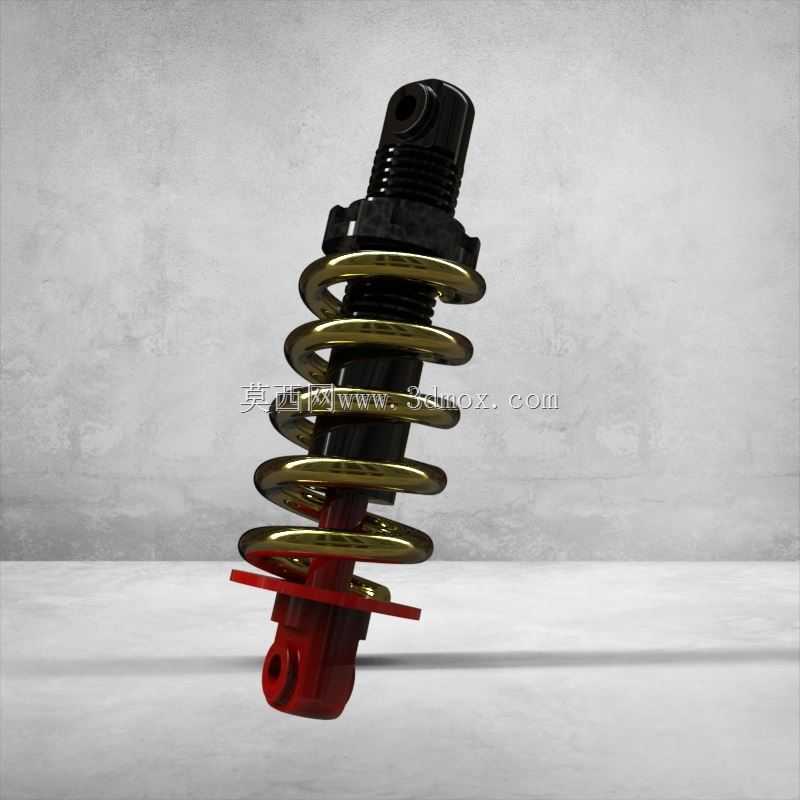

　　该减震结构主要适配搭载轮毂电机的小型电动两轮车、低速四轮代步车的悬架系统，安装位置位于车轮轮架与车架承载梁之间，核心作用是过滤路面颠簸传递到车架的冲击载荷，同时抑制弹簧吸震后往复回弹的余振，提升行驶过程中驾乘人员的平顺性，也能避免轮毂电机长期受高频冲击出现绕组松动、轴承损坏的问题。结构上采用圆柱螺旋压缩弹簧与液压阻尼缸同轴布置的方案，上端吊环式安装耳通过橡胶衬套与车架铰接，下端叉形安装座与轮侧摇臂固定，这种两端铰接的安装方式可以补偿车辆行驶过程中悬架跳动带来的小角度位移偏差，避免安装位出现卡滞或附加应力。设计阶段首先根据目标车型的满载轴荷核算弹簧刚度，匹配的弹簧线径、中径、有效圈数参数可以覆盖常规铺装路面、轻度非铺装路面的载荷波动，

　　弹簧表面做发黑防锈处理，适配户外多尘、遇水的使用场景。阻尼缸的阻尼特性经过匹配调校，压缩行程阻尼值偏小，保证遇到凸起路面时弹簧能快速收缩缓冲冲击，回弹行程阻尼值偏大，避免弹簧快速回弹带来的车身抛跳。安装边界方面，上端安装耳的通孔直径适配常规M10规格的连接螺栓，下端安装座的孔位间距匹配主流小型轮毂电机配套摇臂的安装尺寸，整体压缩至极限位置时的长度、伸展至最大行程时的长度均控制在小型代步车悬架的跳动行程范围内，不会出现悬架运动过程中部件干涉的问题。日常使用中，该结构除了承担缓冲减震的核心功能，还能辅助保持车轮与地面的贴合度，提升制动、转向过程中的车轮抓地稳定性，减少轮毂电机受径向冲击的载荷幅值，延长电驱动单元的整体使用寿命。

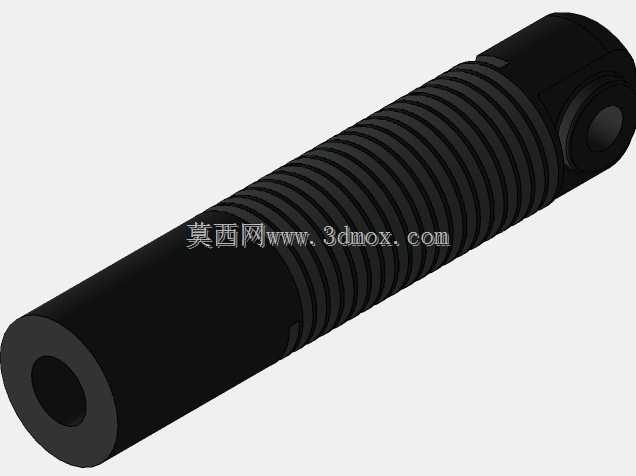

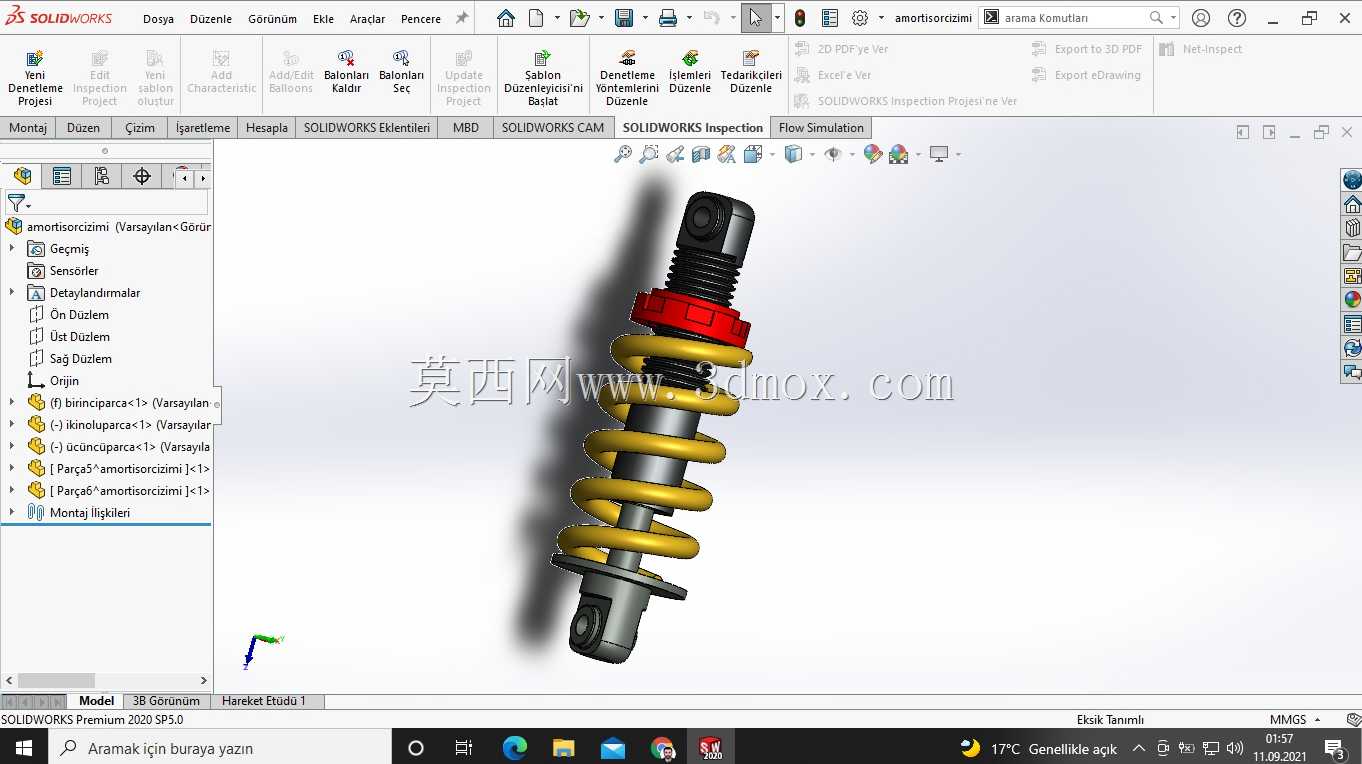

　　建模过程中对弹簧的并圈、阻尼缸的密封槽位、安装耳的加强筋结构都做了细节还原，可直接用于悬架系统的装配干涉校验、运动仿真分析，也能作为同类型减震产品改型设计的基础参考，帮助结构工程师快速完成适配不同载荷车型的参数调整。
