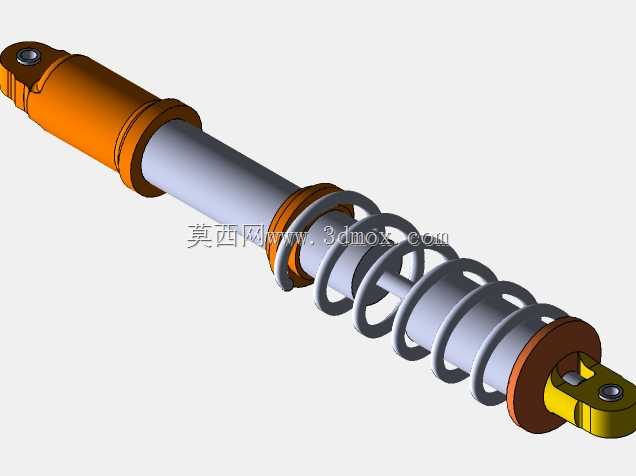

越野赛事用螺旋弹簧液压阻尼减震结构

　　在越野赛事的底盘悬挂系统中，减震部件的性能直接决定了车辆在非铺装路面的行驶稳定性与操控极限，这款减震结构正是针对BAJA赛事的高强度越野工况设计，适配全地形越野车辆的轮边悬挂安装需求。从结构设计逻辑来看，该减震采用筒式液压阻尼芯搭配外置螺旋弹簧的经典布局，阻尼筒主体采用分段式阶梯轴结构，两端分别设计了铰接式安装吊耳，吊耳内置耐磨衬套安装位，可适配横向稳定杆与下摆臂的铰接安装需求，安装端的销轴孔位同轴度公差控制在0.02mm以内，避免长期受交变载荷出现铰接松旷问题。外置的螺旋弹簧采用等节距圆柱螺旋设计，弹簧两端分别抵靠在阻尼筒的上下弹簧座上，弹簧座采用翻边限位结构，可避免弹簧在大行程压缩、回弹过程中出现径向窜动，

　　弹簧的线刚度经过匹配调校，可在车辆飞跃落地时提供足够的支撑力，同时在细碎颠簸路面过滤高频振动。阻尼芯的活塞部分设计了多组节流阀片结构，可通过阀片的开闭动态调整压缩与回弹行程的阻尼力，压缩行程阻尼力相对较小，可快速吸收路面冲击带来的动能，回弹行程阻尼力更大，避免弹簧出现多余的往复弹跳，保证轮胎始终贴合地面。从安装边界来看，该减震的总长度适配中小型越野赛车的轮间悬挂行程，最小安装长度满足悬挂最大压缩量时的结构避让需求，不会出现阻尼筒触底的问题，最大拉伸长度可覆盖悬挂最长伸张行程，避免弹簧脱出或阻尼筒被拉脱。在实际赛事应用中，这类减震需要承受连续的大冲击载荷，阻尼筒的外筒采用高强度铝合金材质，表面做硬质阳极氧化处理，

　　耐磨性能与抗腐蚀性能可满足泥泞、砂石、涉水等复杂赛事环境的使用需求，两端的安装吊耳采用合金钢锻造工艺，抗冲击强度远高于普通民用车辆的减震部件，可承受落地时数倍于车重的瞬时冲击载荷。设计过程中充分考虑了赛事中的快速维护需求，阻尼筒的油封采用可拆卸式结构，可在赛事维修区快速更换油封、补充阻尼油，弹簧座的固定结构采用卡环式设计，可根据不同赛道的载荷需求快速更换不同刚度的螺旋弹簧，无需整体更换减震总成，大幅提升赛事中的调校效率与维护便捷性。
