单交叉结构摩托车液压减震构件

　　这款单交叉布局的减震构件，主要适配大排量运动型摩托的后悬挂系统，区别于传统双枪后减的对称布局，单交叉结构能在有限的车架空间内，实现更优的受力传导路径，应对弯道侧倾、颠簸路面冲击时的阻尼响应更线性。从实际装车场景来看，这类减震多用于运动巡航、街跑类车型的后轴悬挂连接，上端通过吊耳结构衔接车架后副梁，下端连接后轮摇臂的单支点安装位，安装时需要预留足够的摆动空间，避免减震压缩到极限行程时与车架、轮组、传动部件发生运动干涉。

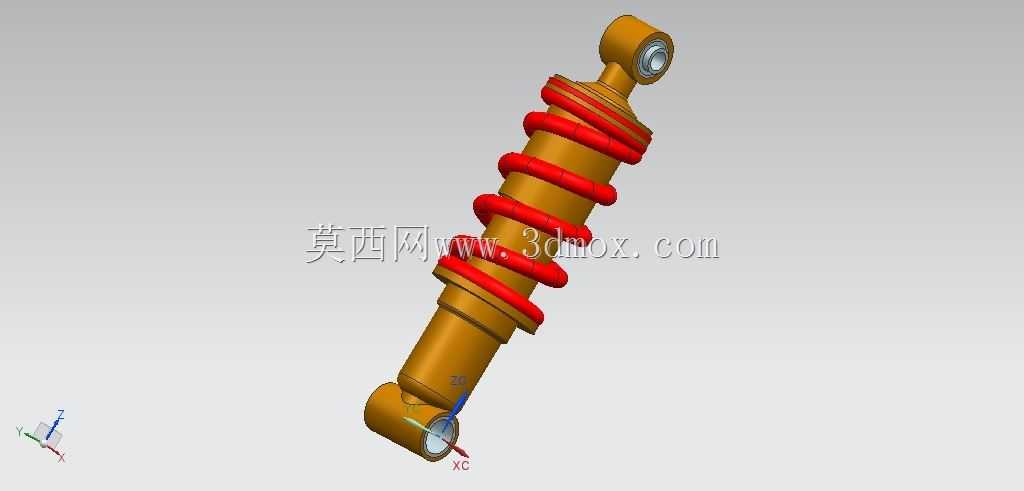

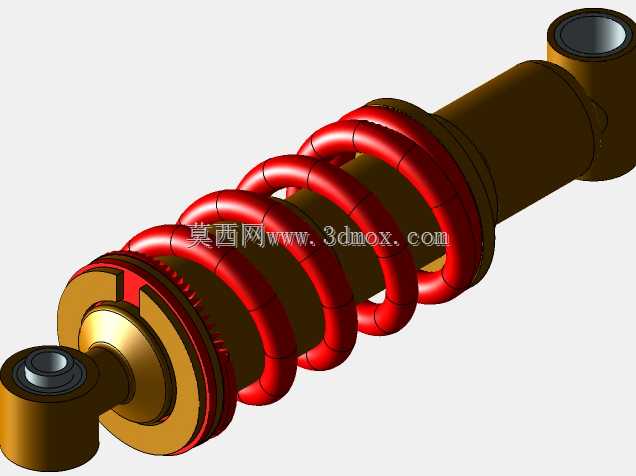

　　结构设计上，核心采用液压阻尼筒搭配螺旋缓冲弹簧的组合，阻尼筒本体为一体式缸体结构，上下两端的连接吊耳内置耐磨衬套，能缓冲径向的小幅窜动，降低连接部位的磨损速率。外部缠绕的螺旋弹簧经过等节距优化设计，弹簧丝径、圈数匹配阻尼筒的阻尼系数，在应对小幅度路面颠簸时，弹簧提供足够的支撑刚度过滤细碎振动，遇到大幅度冲击时，阻尼筒内部的液压油通过阀组产生阻尼力，快速耗散冲击能量，避免弹簧反复弹跳影响行驶稳定性。

　　建模过程中需要重点关注几个核心尺寸边界：首先是上下吊耳的中心距，这是决定悬挂行程与车身坐高的核心参数，直接影响整车的重心高度；其次是吊耳的内孔直径与衬套配合公差，过松会产生行驶异响，过紧则会导致减震摆动卡滞；弹簧的外径、压缩后的最小长度也需要严格校核，要保证减震达到最大压缩行程时，弹簧圈之间不会发生并圈碰擦，阻尼筒的活塞杆不会触底。另外，阻尼筒外壁的散热筋结构也做了还原，长时间连续颠簸工况下，液压油升温会导致阻尼衰减，散热结构能提升连续工作的稳定性。

　　从结构选型角度看，单交叉减震相比传统双减震布局，重量更轻，左右侧重量一致性更容易控制，能减少非簧载质量，提升后轮的贴地性能，但对单侧安装点的结构强度要求更高，建模时需要同步考虑安装吊耳的受力补强结构，避免长期交变载荷下出现连接部位疲劳开裂。整个构件的运动仿真需要模拟全行程压缩、回弹的动态过程，校核各个角度下与周边部件的安全间隙，尤其是弹簧与阻尼筒、周边车架管材的间隙，预留至少5mm以上的安全距离，防止行驶过程中出现部件碰擦磨损。
