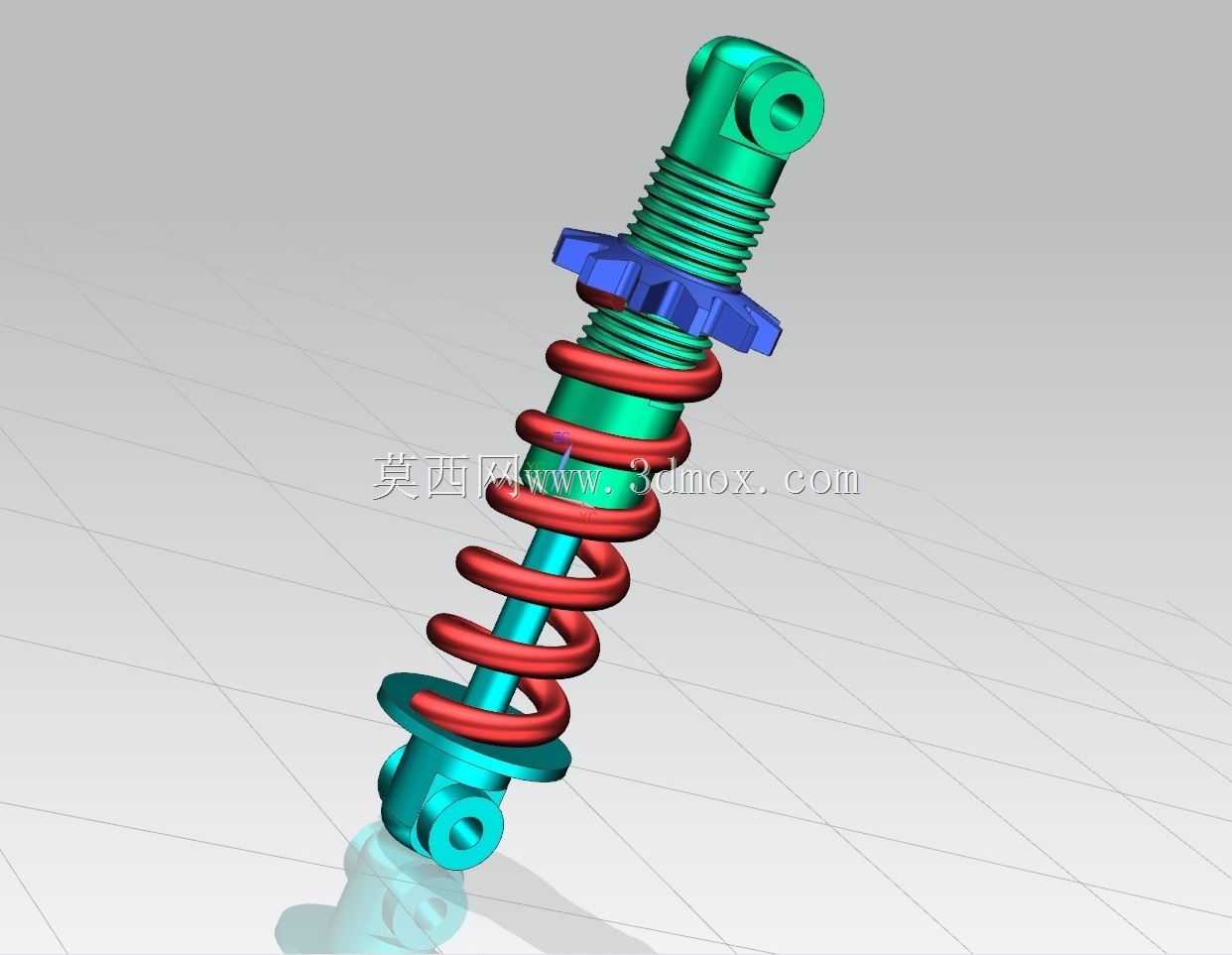

摩托车悬架螺旋弹簧减震结构

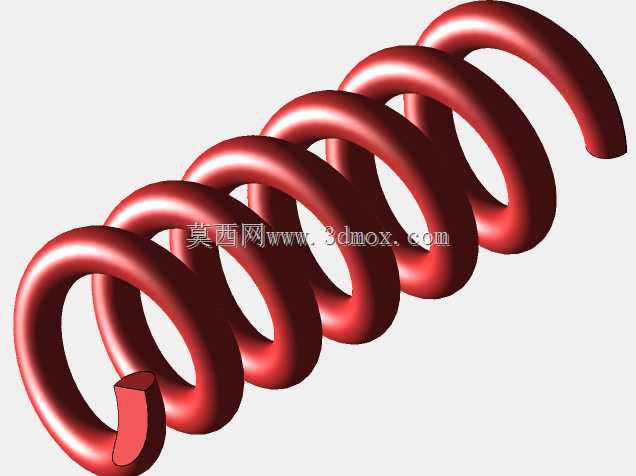

　　该减震结构主要适配中小排量跨骑、踏板类摩托车的后悬架安装场景，也可经参数调整后用于电动两轮车、小型全地形车的行走缓冲系统，核心作用是过滤路面颠簸传递的冲击载荷，避免轮端跳动直接传导至车架，同时在车辆加减速、过弯时提供足够的支撑刚度，抑制车身俯仰与侧倾幅度，保障行驶过程中轮胎与地面的有效接触面积，提升操控稳定性与骑乘舒适度。设计阶段首先匹配目标车型的整备质量、常用载荷区间确定弹簧刚度，线径、螺距、有效圈数的参数经过反复校核，既要保证空载状态下的初始压缩量符合悬架行程预留要求，也要避免满载时弹簧并圈导致的刚性冲击，弹簧表面做了氧化防锈处理，适配户外骑行的复杂使用环境。阻尼筒部分采用双向阻尼结构，压缩行程与回弹行程的阻尼力做了差异化匹配，

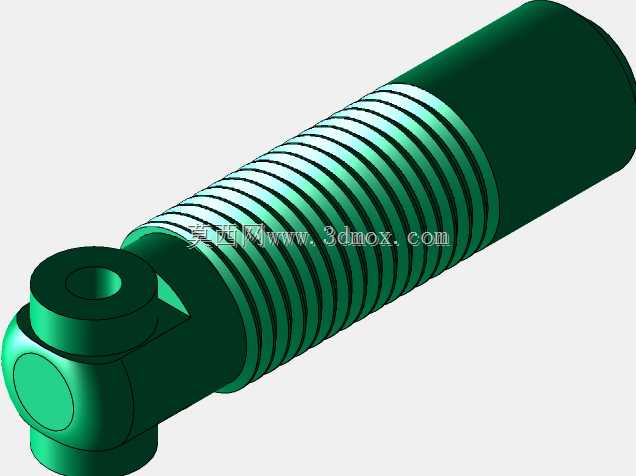

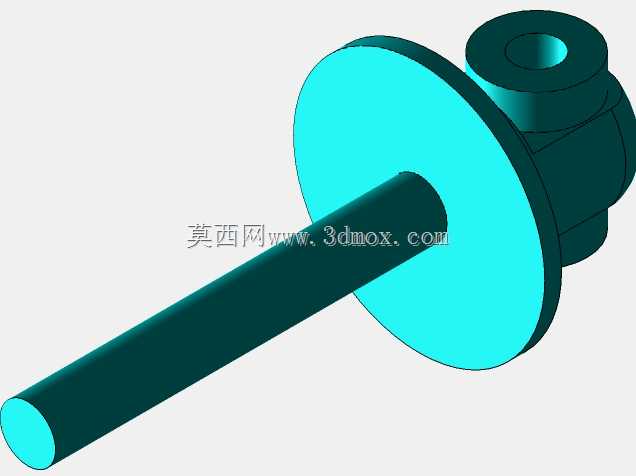

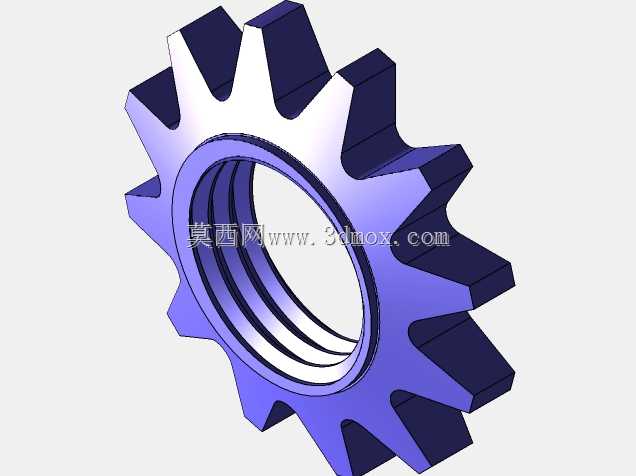

　　压缩段阻尼值偏低，保证碾过凸起路面时减震可以快速收缩缓冲冲击，回弹段阻尼值偏高，避免弹簧释放弹力时车身出现多余的往复弹跳，阻尼筒上下两端的吊耳结构采用同轴通孔设计，安装时配合橡胶衬套可以抵消部分径向窜动，减少金属件之间的硬连接磨损。中部的调节齿圈结构支持多档预载调节，用户可以根据单人骑行、载人载物的不同载荷场景，调整弹簧的初始预紧力，避免不同负载下悬架行程出现过大偏差，调节齿圈的卡槽做了防退设计，长期颠簸使用也不会出现档位自行偏移的问题。整体结构的安装边界严格匹配主流摩托车后悬架的安装点间距，上下吊耳的通孔直径、端面间距都符合通用配件的互换标准，不需要额外改装车架即可直接替换同规格的原厂减震部件，建模过程中所有配合面都预留了合理的公差间隙，弹簧与阻尼筒外壁之间保留了足够的活动空间，避免压缩行程中出现弹簧剐蹭筒身的问题，所有棱角位置都做了倒角处理，既消除加工应力集中隐患，也避免安装维护时划伤操作人员。
