多联传动复合齿轮组结构设计

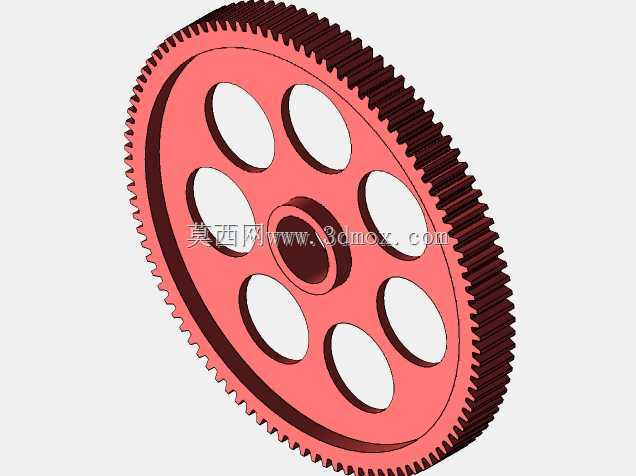

　　这套复合齿轮系的设计初衷，是解决减压阀配套调节机构里的大传动比、小安装空间的传动匹配问题，在仪表类阀门的调节驱动链路里，这类复合轮系往往承担着把手动调节或者小扭矩驱动的输入，转化为阀芯行程所需的精准位移输出的作用，相比单对齿轮传动，复合轮系能在有限的径向空间里实现更大的减速比，同时保证传动过程的同轴度误差控制在装配允许范围内。从结构细节来看，主齿轮采用辐板式减重设计，轮盘上均匀分布六个椭圆形减重孔，在保证轮体结构刚度、满足齿根弯曲强度要求的前提下，尽可能降低轮系转动惯量，减少调节过程中的惯性迟滞，避免阀芯调节出现过冲或者回差超差的问题。

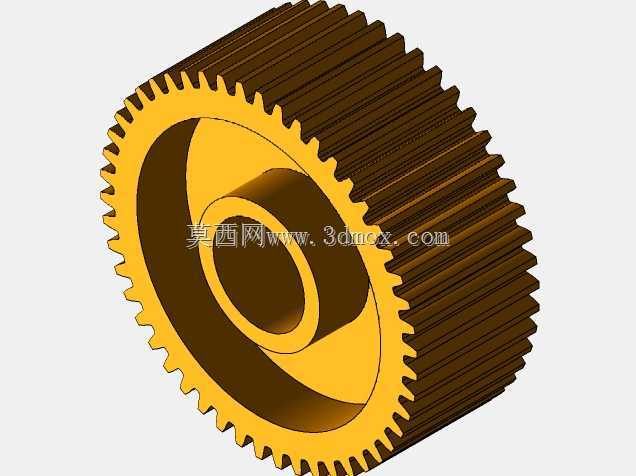

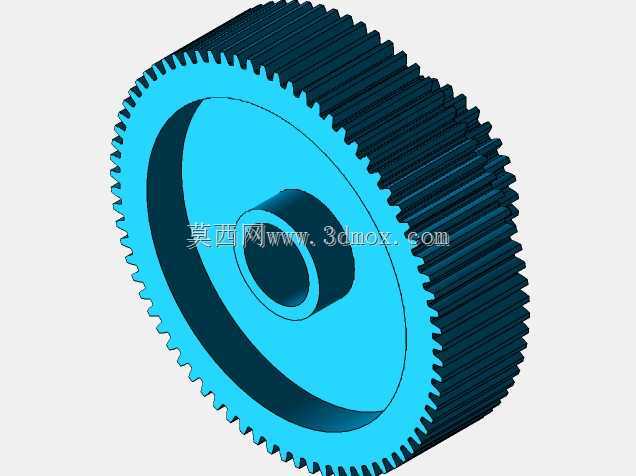

　　齿轮的齿向采用直齿设计，匹配仪表类阀门低速、小载荷的调节工况，加工难度更低，装配时不需要额外调整轴向啮合位置，对安装座的加工公差容忍度更高，适合批量生产的仪表类阀门配套使用。设计过程中首先完成三个啮合齿轮的齿形参数匹配，根据传动比要求分配各级齿轮的齿数，校核齿面接触强度与齿根弯曲强度，确保在阀门额定调节扭矩下不会出现断齿、齿面点蚀的失效问题，之后完成安装底座的定位孔、轴承位的结构设计，保证各齿轮轴的平行度公差符合直齿轮啮合的要求，避免出现偏载导致的传动卡滞。安装边界上，主齿轮的最大外径适配减压阀上盖的内部安装腔尺寸，轴向厚度不超过腔体内的预留安装间隙，轮毂位置的轴孔与输出轴采用过渡配合，通过平键传递扭矩，保证传动过程无空程。

　　轮系组装完成后，转动输入齿轮时各级齿轮啮合顺畅，无卡滞点，齿侧间隙控制在0.02-0.05mm区间，既不会因为间隙过大导致调节回差超标，也不会因为间隙过小出现转动卡涩、低温下抱死的问题。这类复合齿轮系除了应用在减压阀调节机构中，也可适配其他需要小空间大传动比的低速调节场景，比如小型流体控制阀、仪表调节机构、小型手动传动装置中，结构简单可靠，维护成本低，对加工设备的要求不高，普通滚齿设备即可完成齿形加工，不需要专用的高精度加工工装。
