轮毂电机配套减震器总成结构设计

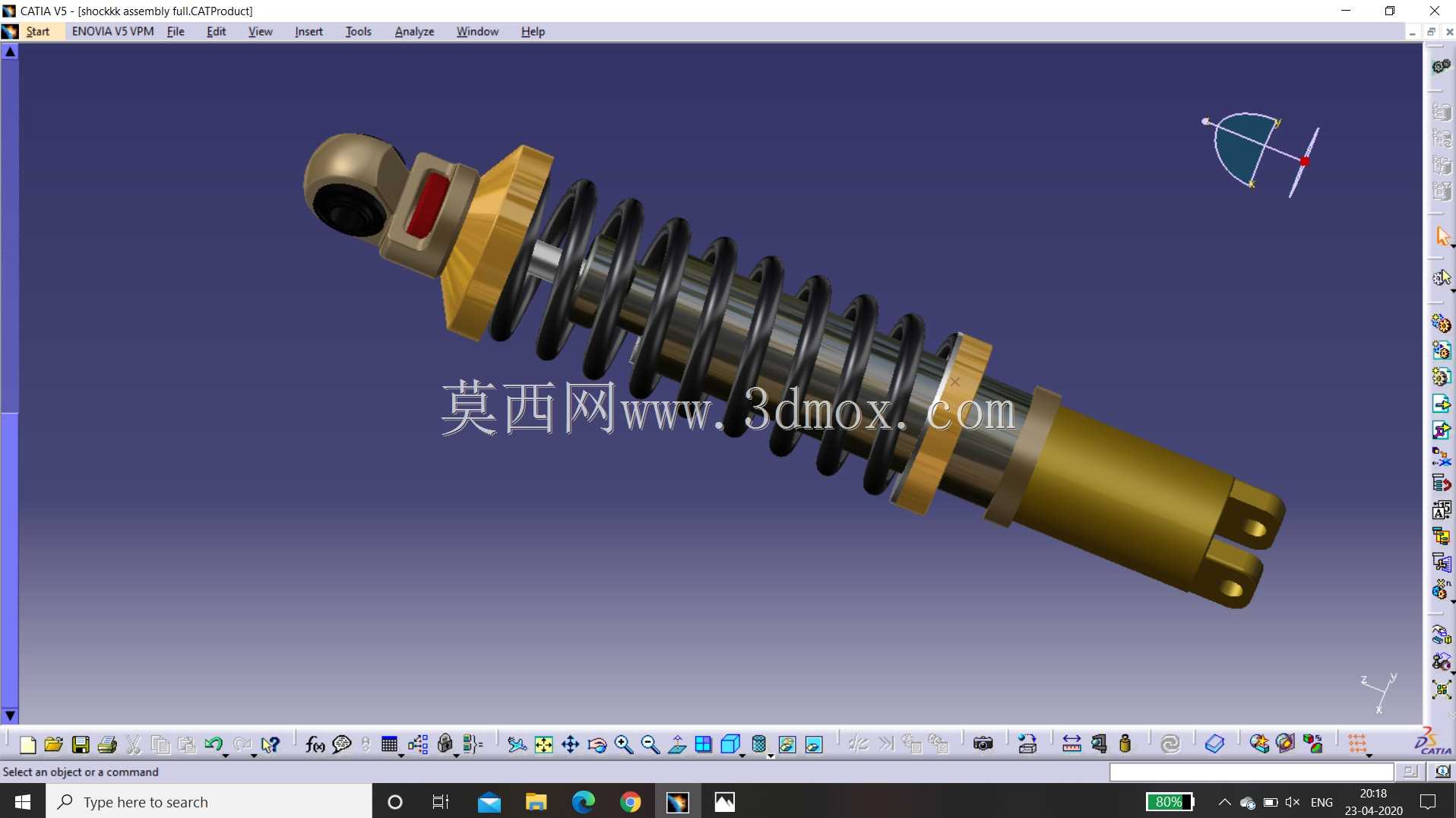

　　该减震器总成主要适配轮毂电机驱动的行走机构，常见于低速电动代步车、小型工程巡检设备、非道路电动作业装备的悬架系统中，核心作用是吸收行走过程中路面传递的冲击载荷，避免轮毂电机受刚性冲击出现定子移位、绕组松动等故障，同时衰减车身的弹跳振动，保障行走过程中轮端接地压力稳定，提升操控平顺性。结构设计上采用圆柱螺旋弹簧与液压阻尼筒同轴集成的布局，上端设置铰接式吊耳结构，可通过销轴与车架支座连接，铰接副预留了足够的摆角余量，适配悬架跳动过程中的角度变化，避免运动干涉；下端为叉型安装座，直接与轮毂电机的安装支架对接，安装孔位的同轴度公差控制在0.05mm以内，保证装配后无额外附加弯矩作用在阻尼筒活塞杆上，延长密封件使用寿命。

　　阻尼筒的活塞杆表面做了镀硬铬处理，粗糙度控制在Ra0.4以下，配合双唇口聚氨酯油封，可在多尘、潮湿的作业环境下长期工作，避免泥沙进入筒壁造成拉缸。螺旋弹簧采用等节距设计，刚度匹配轮毂电机的额定载荷，静载压缩量控制在总行程的15%-20%区间，既保证空载状态下有足够的缓冲余量，也避免满载时弹簧并圈失去缓冲作用。设计过程中优先考虑了安装边界的适配性，整体径向最大尺寸不超过弹簧外径，可适配轮辋内部的狭小安装空间，不会与轮辐、制动部件产生运动干涉；总行程预留了10mm的极限缓冲余量，当遇到较大冲击时，弹簧上端的橡胶缓冲垫会先接触限位结构，避免阻尼筒被刚性顶死造成结构损坏。阻尼阀系采用了常通孔加弹簧卸载阀的结构，低速压缩时阻尼力平缓，

　　可过滤路面细碎颠簸，高速压缩时卸载阀开启，阻尼力快速上升，限制弹簧的压缩速度，避免硬冲击传递到车架端；复原行程的阻尼力设置略高于压缩行程，可快速衰减弹簧的往复振动，避免出现多次余振。所有外露金属件都做了发黑加喷塑处理，安装连接部位采用镀锌紧固件，兼顾户外作业的防腐蚀需求，日常维护仅需定期检查铰接部位的衬套磨损情况，无需额外加注润滑脂，降低运维成本。
