轮毂电机配套螺旋弹簧式减震构件

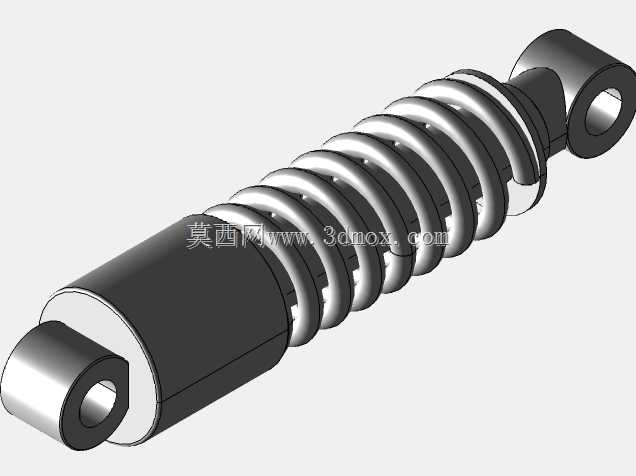

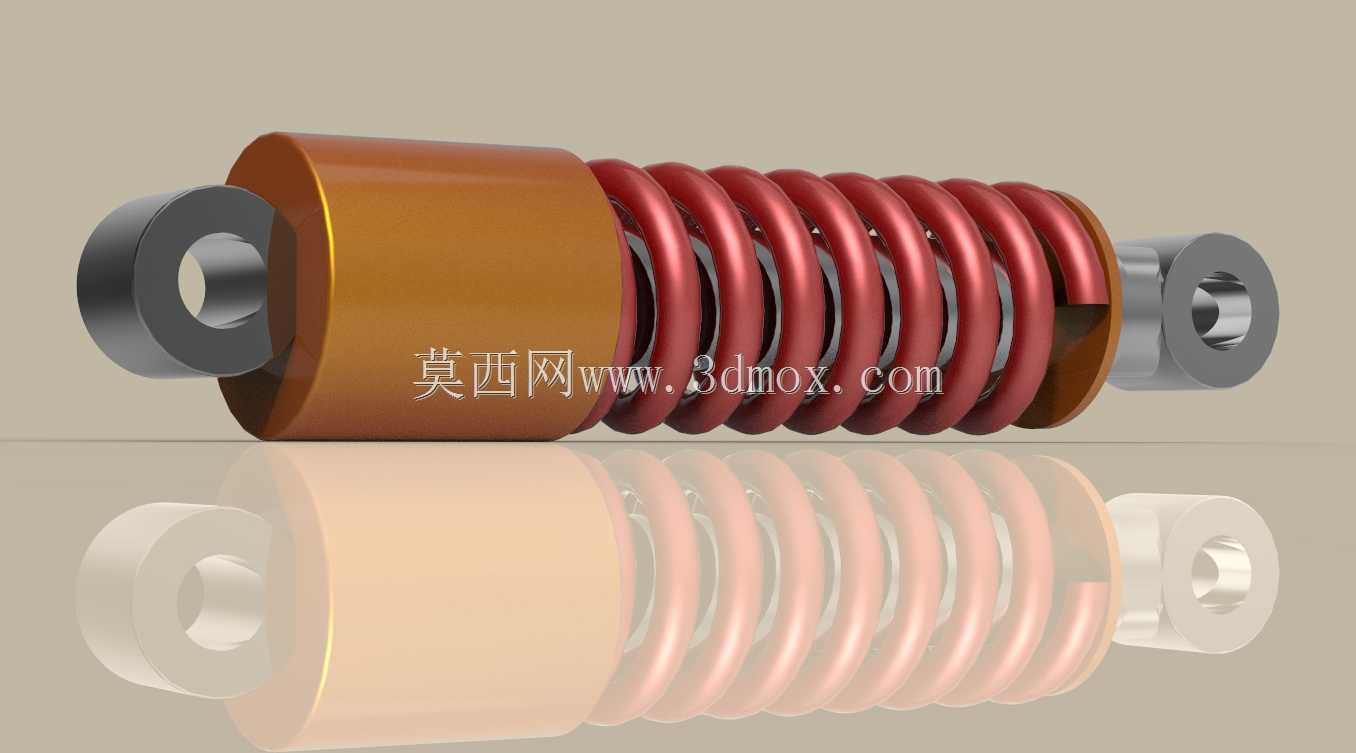

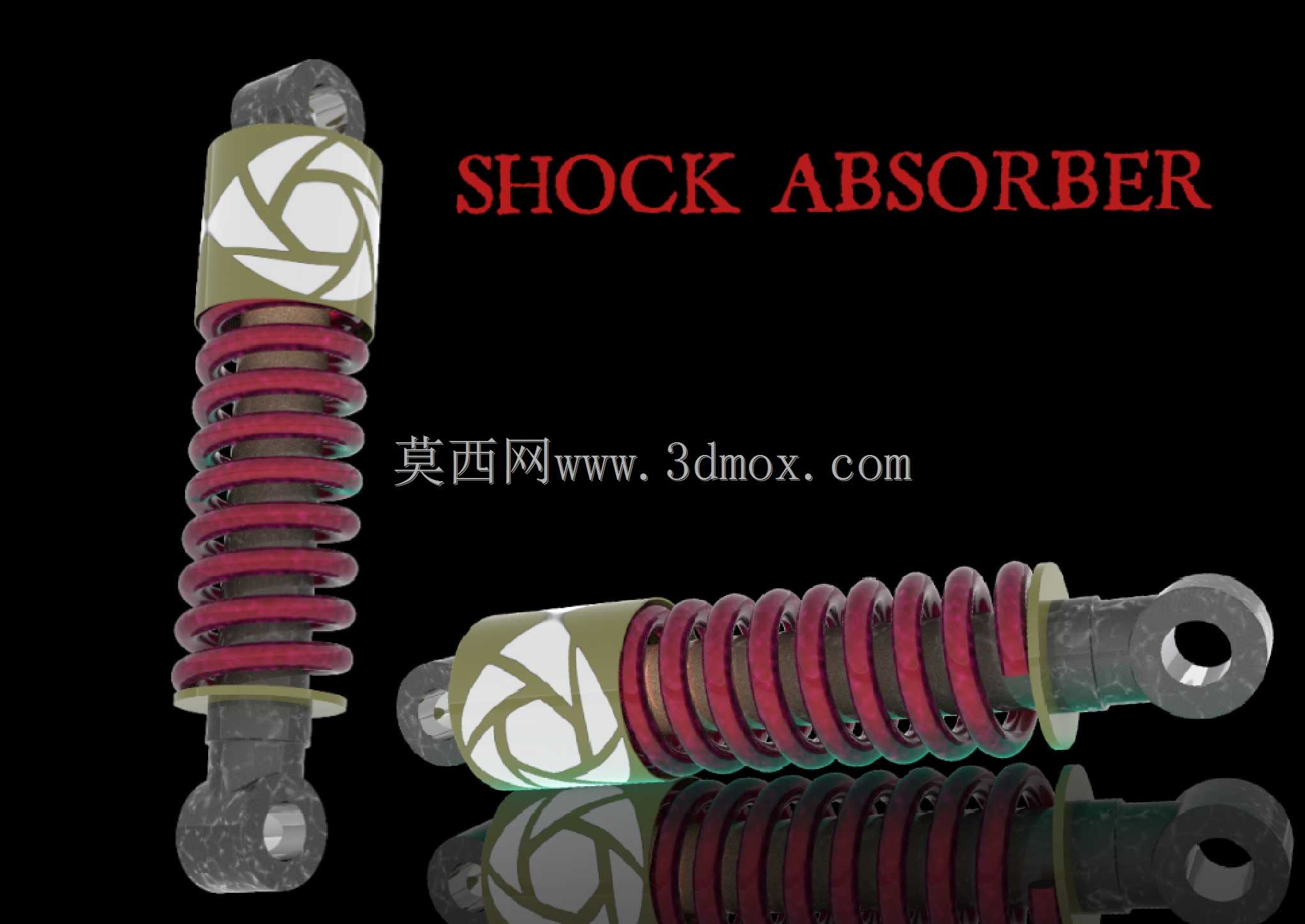

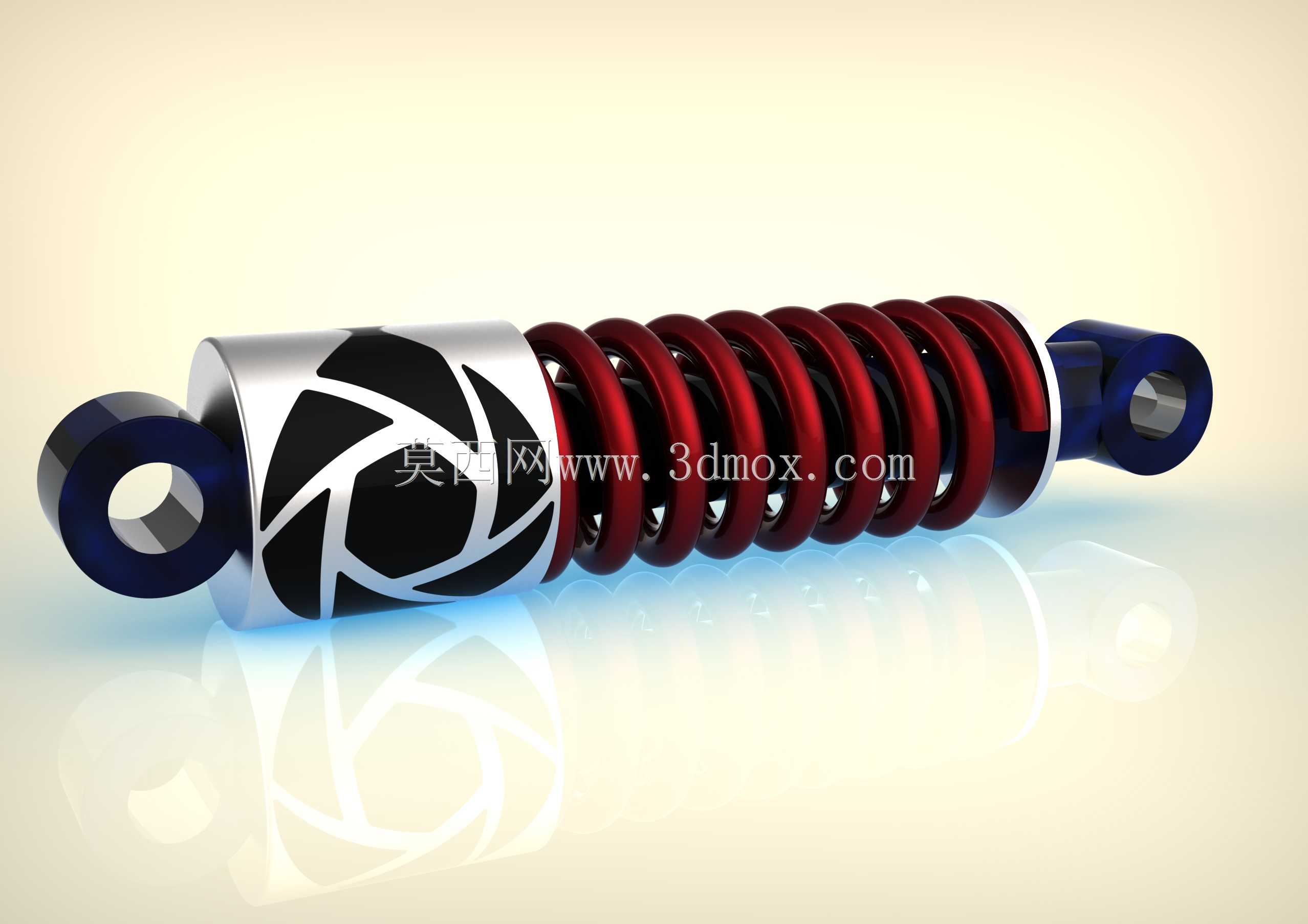

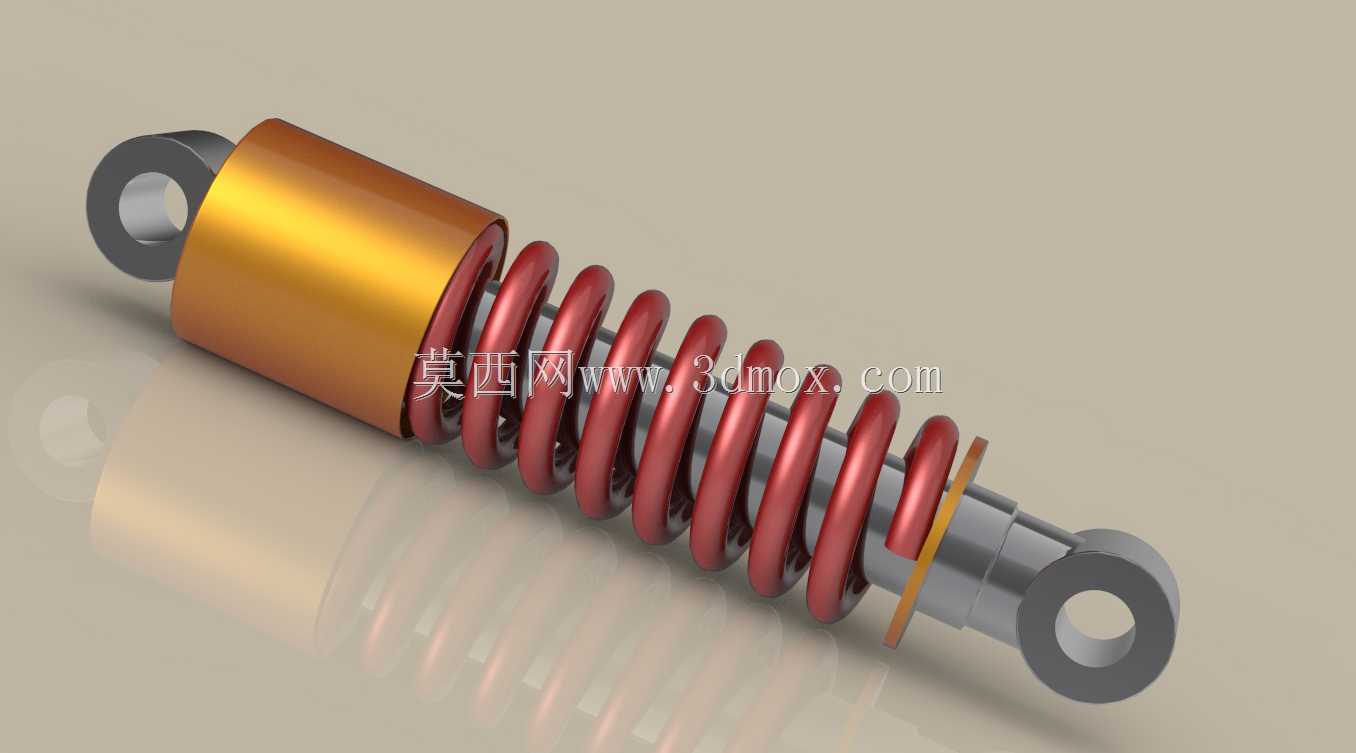

　　这类螺旋弹簧式减震构件，常配套轮毂电机应用在两轮电动车、小型电动代步车的行走悬架系统中，也可适配小型非道路作业车辆的行走机构缓冲场景，核心作用是抵消路面传递的冲击载荷，避免刚性冲击直接传递至车架与驾乘位置，同时抑制弹簧吸震后往复弹跳的余震，提升行走过程的平顺性与构件连接可靠性。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧与阻尼芯轴同轴集成的布局，两端设置带铰接孔的安装吊耳，安装时可通过销轴分别与车架侧、轮组侧的安装支座铰接，铰接结构可适配轮组跳动过程中的小角度摆转需求，避免构件承受额外的弯曲附加载荷。设计阶段需要重点匹配弹簧刚度与阻尼系数的匹配关系，弹簧刚度选型要结合轮轴额定载荷、预设动挠度参数确定，

　　既要保证空载状态下有足够的支撑力避免悬架打底，也要保证满载状态下冲击缓冲行程充足，不会出现刚度过大导致的缓冲失效；阻尼芯轴的阻尼力设置则要匹配弹簧的固有振动频率，避免出现阻尼过小弹簧反复弹跳、阻尼过大冲击无法快速耗散的问题。外形尺寸方面，该构件的安装边界由两端吊耳的铰接孔中心距、弹簧外径、吊耳铰接孔直径共同决定，选型或建模时需要确认最大压缩状态下的最短中心距，预留足够的跳动间隙，避免弹簧压并时构件出现刚性碰撞，同时要确认弹簧外径与周边轮辋、轮毂电机壳体、线束的安全间隙，防止车辆跳动过程中弹簧剐蹭周边构件造成损坏。实际应用中，这类减震构件的弹簧表面做了喷塑防锈处理，阻尼芯轴的外露杆体会配套防尘套结构，避免泥沙、

　　水渍进入阻尼腔体造成密封件磨损、阻尼性能衰减，两端铰接孔内会压装橡胶衬套，一方面可以过滤高频小幅振动，另一方面可以补偿安装位的少量位置偏差，降低装配精度要求。建模过程中需要重点还原弹簧的有效圈数、节距、两端并圈磨平的结构特征，以及吊耳与阻尼筒体的连接过渡结构，保证装配干涉检查时的尺寸准确性，铰接孔的同轴度、两端吊耳的相对角度也需要严格控制，避免安装时出现别卡问题。
