螺旋弹簧式液压阻尼减震结构设计

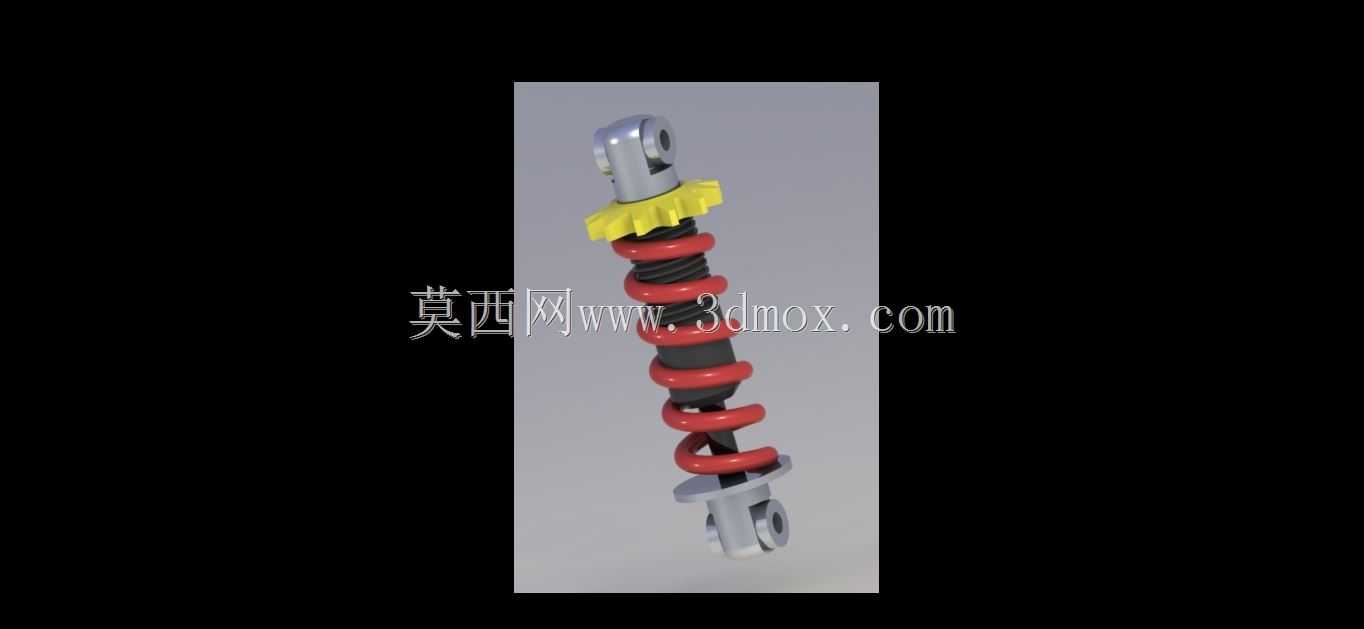

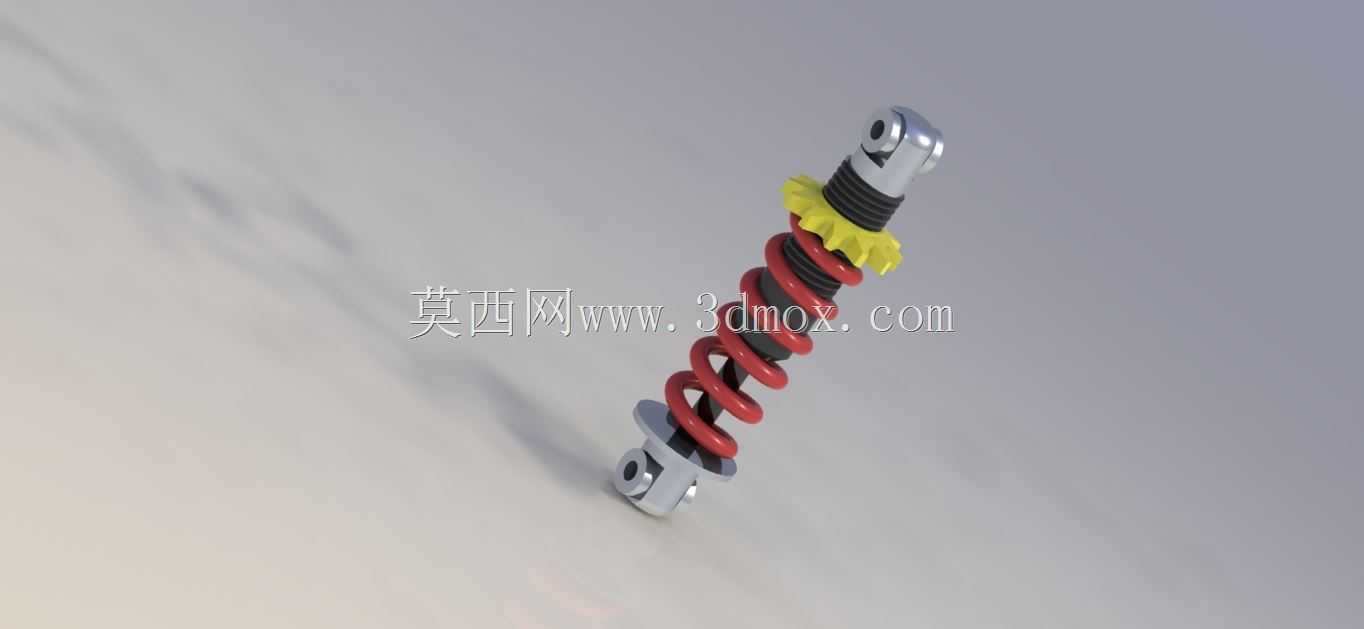

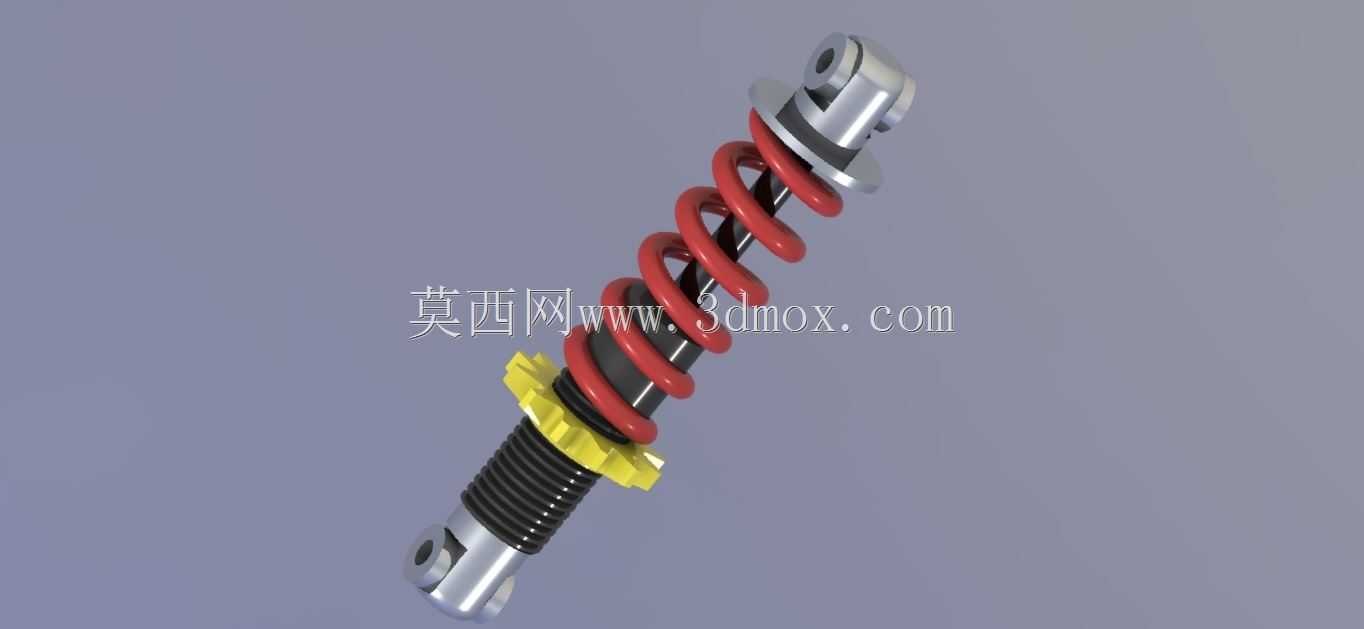

　　这款减震结构的设计初衷，是解决行走类设备行驶过程中路面冲击带来的振动传导问题，在非铺装路面作业的工程车辆、乘用车辆底盘悬架系统中，这类部件是核心缓冲单元，同时也可适配小型代步设备、工业设备隔振工位的安装需求。从结构组成来看，核心承载部件为等节距圆柱螺旋压缩弹簧，表面做红色涂装处理，既可以起到防锈防护作用，也能在装配检修时快速识别部件规格，弹簧内侧同轴布置液压阻尼芯体，黑色的阻尼缸筒表面加工有环形散热槽，在往复伸缩过程中可以增大与空气的接触面积，带走阻尼油液剪切产生的热量，避免长时间高频振动下阻尼性能衰减。上下两端的连接吊耳采用径向通孔式铰接结构，安装时可以通过销轴与车架、摆臂的安装座实现铰接，允许工作过程中存在小角度的摆角偏移，

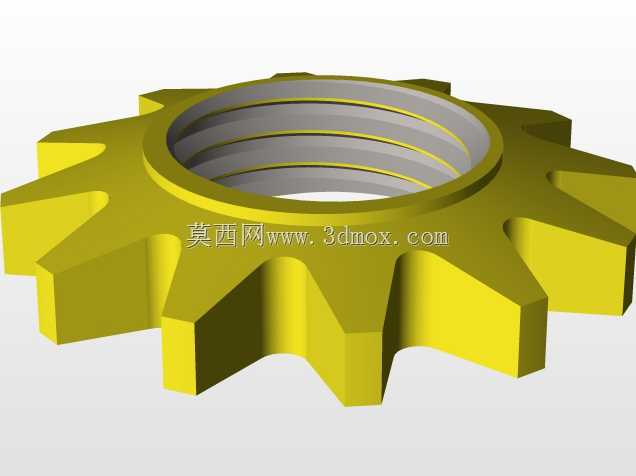

　　避免硬连接带来的侧向力损伤芯体密封件。中部的黄色调节齿圈用于调整弹簧预紧力，旋转齿圈可以改变弹簧的初始压缩量，适配不同载荷下的悬架刚度需求，调试时可以根据设备整备质量、常用承载重量匹配对应的预压行程，避免出现悬架打底或者过硬弹跳的问题。设计过程中需要重点校核几个边界参数：首先是完全伸展状态下的两吊耳中心距，要匹配悬架最大跳程时的安装间距，避免拉伸行程超过阻尼芯体的最大伸出长度导致密封件拉脱；其次是完全压缩状态下的最小长度，要预留足够的弹簧并圈间隙，避免弹簧压并时刚性撞击损伤缸体；另外吊耳的通孔直径要匹配常用的安装销轴规格，铰接处的配合间隙控制在0.1-0.2mm之间，既保证转动灵活性，也避免间隙过大带来的行驶异响。

　　阻尼芯体的阻尼力调校需要匹配弹簧刚度，压缩行程阻尼力设置为回弹行程的三分之一左右，这样在经过凸起路面时弹簧可以快速压缩吸收冲击，回弹过程中阻尼力缓慢释放，避免多余的余振传导到车架上，提升驾乘或者设备运行的平稳性。实际装配时要注意阻尼缸筒的表面防护，避免泥沙附着在活塞杆表面刮蹭油封，导致油液渗漏缩短使用寿命，日常巡检时可以观察活塞杆表面是否有油液渗出，判断密封件的磨损状态，及时更换维护。
