基于非线性分析的轮毂电机配套减振结构

　　在轮毂电机驱动的车辆底盘系统中，减振部件是直接影响行驶平顺性与部件使用寿命的核心结构，区别于传统集中式驱动架构的悬架布置，轮毂电机集成于轮边，簧下质量的提升对减振结构的阻尼匹配、刚度特性提出了更严苛的要求，该减振结构的设计正是围绕轮边驱动的特殊工况展开。从实际应用场景来看，这类减振结构不仅要承担路面颠簸带来的垂向冲击载荷，还要抵消轮毂电机运行过程中产生的高频振动，避免振动传递至车身影响驾乘体验，同时防止持续振动引发电机绕组松动、传感器信号漂移等故障。设计过程中优先采用非线性分析逻辑，区别于传统线性静力学仿真的简化假设，充分考虑弹簧刚度随压缩行程的非线性变化、阻尼油液在不同流速下的阻尼特性波动，以及金属部件在大载荷下的应力屈服边界，

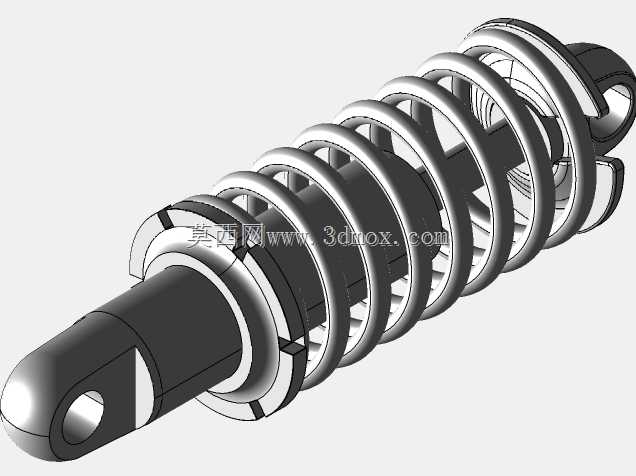

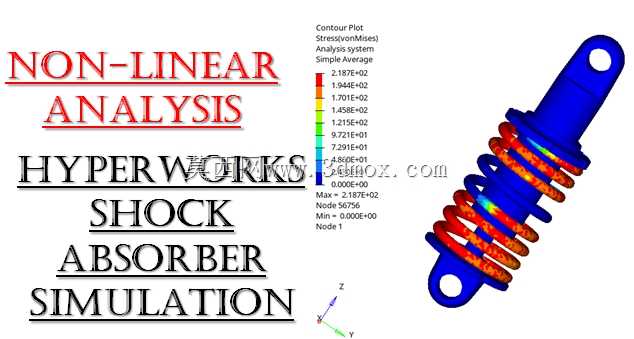

　　通过应力云图可以直观看到，弹簧圈与阻尼筒连接区域是应力集中的核心位置，设计时针对该区域做了圆角过渡处理，避免应力突变引发的疲劳断裂。从安装边界来看，结构上下两端的吊耳采用同轴通孔设计，可直接匹配轮边悬架的安装销孔，安装间距适配主流12-14寸轮毂电机的轮边空间，不会与电机壳体、制动卡钳产生运动干涉，整体外径控制在合理范围内，预留了足够的跳动行程，在车轮上下跳动过程中不会出现结构碰擦。功能特性上，该结构采用螺旋弹簧与液压阻尼筒集成的布局，弹簧承担主要的垂向承载作用，阻尼筒则负责消耗振动能量，抑制弹簧的反复余振，针对轮毂电机的高频振动特性，阻尼阀系做了针对性调校，在小振幅高频振动下提供更高的阻尼系数，快速滤除电机振动，

　　在大振幅颠簸工况下阻尼系数自动降低，保证足够的缓冲行程避免硬冲击。建模过程中对所有配合面做了贴合处理，弹簧的螺距、线径参数完全匹配仿真得到的刚度曲线，阻尼筒的壁厚经过强度校核，在最大冲击载荷下的变形量控制在允许范围内，不会出现卡滞问题。
