轮毂电机配套螺旋弹簧减震器总成结构

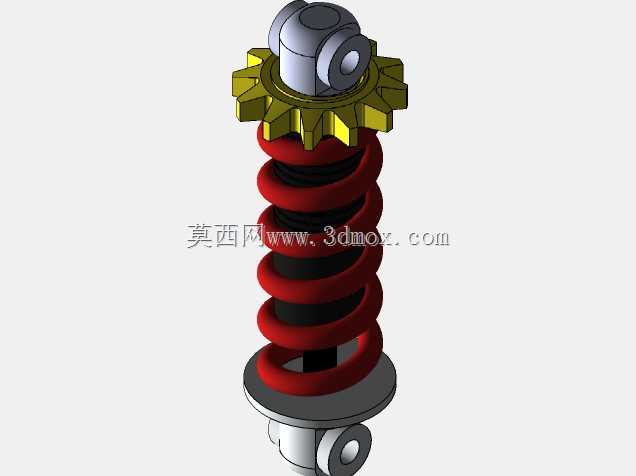

　　这套减震结构主要适配轮毂电机驱动的行走单元，常见于低速电动代步车、分布式驱动小型作业车辆的轮边悬架系统，核心作用是承接轮端传递的路面冲击，通过弹性元件与阻尼结构的配合，过滤行驶过程中的颠簸振动，既保障车架端的载荷稳定性，也能避免轮毂电机直接承受刚性冲击，延长电机内部轴承、绕组的使用寿命。从结构设计逻辑来看，上端采用带齿形限位盘的铰接耳结构，齿形结构主要作用是与车架端的安装座形成周向防转限位，避免减震器在承受往复冲击时发生周向转动，导致安装铰接点出现偏磨；上端铰接孔与下端的铰接吊耳同轴度经过匹配设计，安装时可直接通过销轴与车架、轮边摆臂连接，无需额外加工适配垫块。中间的弹性元件采用等节距圆柱螺旋弹簧，

　　弹簧刚度匹配轮毂电机单元的簧下质量，弹簧内侧设置有缓冲限位柱，当减震器压缩到极限行程时，限位柱会承接上下端盖的刚性接触，避免弹簧被压并产生永久塑性变形，同时也能限制最大压缩行程，防止轮端上跳量过大剐蹭车架或电机线束。下端的安装底座采用圆盘式承托结构，弹簧下端完全落座在底座的环形定位槽内，避免弹簧在往复伸缩过程中出现径向窜动，底座下方延伸的铰接吊耳直接连接轮边摆臂或轮毂电机的安装支架，力传递路径直接，没有多余的转接结构，能减少冲击过程中的应力集中点。在安装边界上，上下铰接点的中心距为常规轮边减震的适配尺寸，弹簧外径小于轮辋内部的预留安装空间，完全可以布置在轮毂内侧与车架之间的空腔内，不会与轮胎、制动部件产生运动干涉；

　　整体结构没有多余的外置管路或突出部件，在轮边狭小的安装空间内即可完成装配，日常维护时只需检查铰接点的销轴磨损情况、弹簧表面是否有裂纹即可，拆装流程简单，不需要专用工装即可完成更换。设计过程中特意将上端的齿形限位盘与弹簧上座做成一体化结构，减少了零部件数量，降低了装配累计误差，同时齿形的角度经过匹配，安装时可以根据车架的安装角度调整啮合位置，适配不同倾角的悬架布置需求，不需要针对不同车型重新开发上座模具，通用性较强。
