汽车悬架用螺旋弹簧液压减震结构

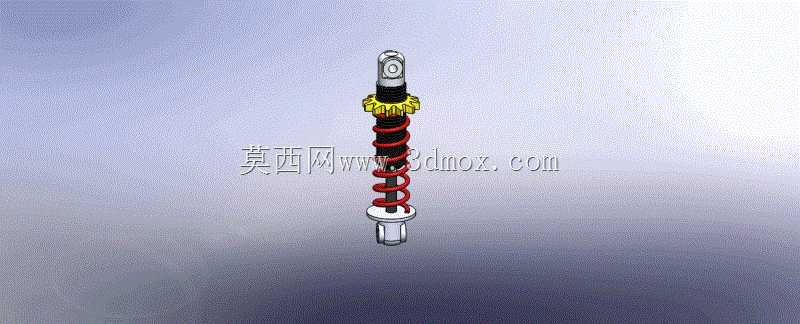

　　在乘用车辆、商用车辆以及部分非道路行走机械的底盘悬架系统中，这类螺旋弹簧集成式阻尼减震结构是核心的承载与缓冲部件，它直接决定了行驶过程中车轮与车身之间的振动传递特性，既影响驾乘的平顺性，也关系到轮胎接地附着力的稳定性，是行走系统选型与结构设计中必须重点校核的部件。从实际功能来看，该结构将承载螺旋弹簧与阻尼芯体集成布置，阻尼芯体负责将路面冲击产生的往复振动动能通过内部液压油的节流作用转化为热能耗散，避免悬架出现多余的往复弹跳，而外侧的螺旋弹簧则承担车身与车轮之间的垂向载荷，支撑车身重量同时预留足够的缓冲行程。设计过程中首先要明确安装边界，上下两端的连接吊耳分别对应车身侧安装点与转向节/下摆臂侧安装点，

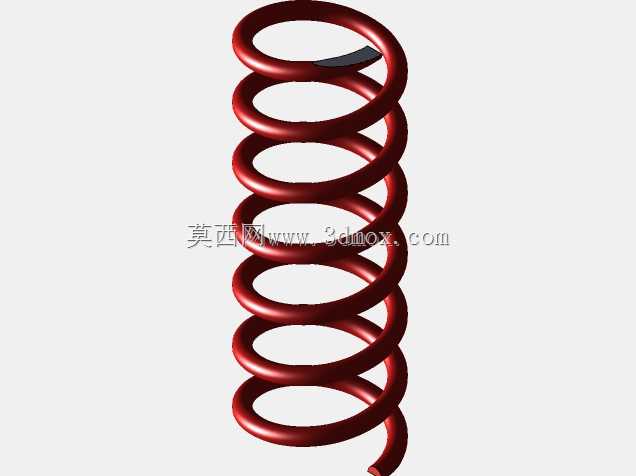

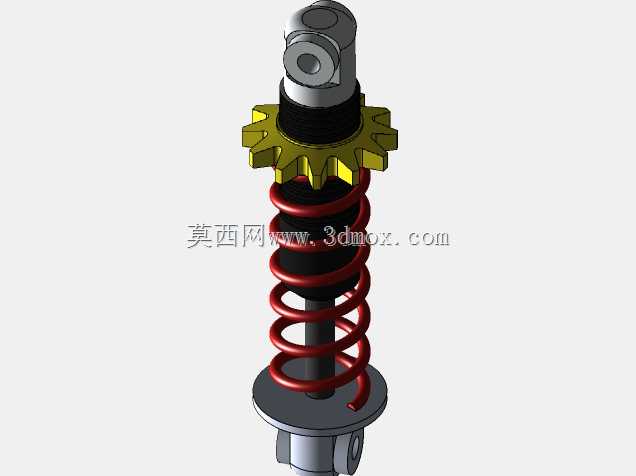

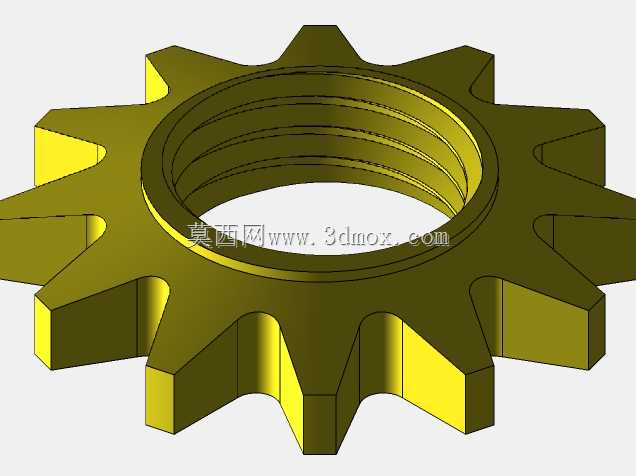

　　上端的杆端轴承结构可以适配悬架跳动过程中的小角度摆转，避免芯体承受额外的侧向弯矩，下端的安装基座需要匹配对应车型的安装孔位间距，保证装配时无需额外改制即可完成固定。外形尺寸方面，螺旋弹簧的中径、有效圈数、线径直接决定了悬架的偏频特性，需要匹配对应车型的簧载质量，避免弹簧过硬导致滤振效果差，或是过软导致悬架击穿风险；阻尼芯体的总行程需要覆盖悬架上下跳动的极限位置，预留足够的缓冲余量，避免拉伸或压缩到极限位置时出现硬冲击。弹簧上端的调节齿圈结构可以用于调整弹簧预紧力，适配不同载荷下的车身高度需求，在改装车型或是载荷波动较大的商用车型上，这类结构可以方便地根据实际使用场景调整悬架初始刚度。芯体的活塞杆表面做了硬化处理，

　　降低往复运动过程中的磨损，配合端部的防尘套结构，可以阻挡路面泥沙、水渍进入油封位置，延长阻尼芯的使用寿命。在三维建模过程中，需要重点还原螺旋弹簧的旋向、有效圈数、端部并圈结构，以及阻尼芯体的各段轴径、安装座的配合尺寸，保证装配干涉检查时可以准确模拟弹簧压缩过程中的外径变化，避免弹簧在极限压缩状态下与周边的悬架摆臂、轮辋、制动管路发生干涉。实际装车验证阶段，这类减震结构需要匹配不同的阻尼阀系参数，对应压缩行程与复原行程的阻尼力差异，保证压缩阶段可以快速吸收冲击能量，复原阶段缓慢释放，避免车身出现多余的余振，同时还要考虑连续颠簸路况下阻尼油升温后的性能衰减，保证长时间工作下阻尼特性的稳定性。
