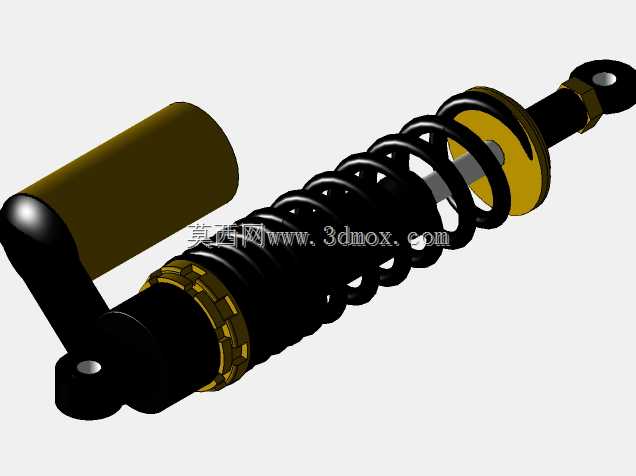

带外置阻尼罐的摩托车后悬挂减震结构

　　这款减震结构主要适配中小排量跨骑、踏板类摩托车的后悬挂安装位，日常通勤、非铺装路面轻度穿越场景下都能覆盖使用需求，核心作用是过滤路面传递到车架的颠簸冲击，避免轮端跳动直接传导至骑乘人员，同时在急加速、重制动时维持车身姿态稳定，减少后轮抓地力的瞬时流失。从结构设计来看，主体采用螺旋弹簧承载垂直载荷，弹簧刚度经过匹配调校，兼顾单人骑乘的柔和滤震与双人负载下的支撑性，避免重载时出现弹簧触底的情况；侧置的外置阻尼罐用于储存阻尼油，扩展了油液容量，长时间连续颠簸工况下能延缓阻尼油热衰减，维持阻尼力输出的稳定性，相比内置阻尼的常规减震，连续非铺装路面行驶时的性能保持度更优。安装边界方面，上下两端均采用衬套式吊耳结构，

　　上端吊耳连接车架后摇臂上方的安装支座，下端吊耳对接后摇臂的减震固定位，安装孔位同轴度公差控制在合理范围，避免装配后出现偏磨导致的减震卡滞；整体安装长度适配主流125-250cc排量车型的后悬挂行程预留空间，弹簧预压调节环设置在弹簧下端座位置，可根据负载情况手动调整预紧度，无需复杂专用工具即可完成基础调校。建模过程中对弹簧的螺旋升角、阻尼筒的壁厚、吊耳的加强筋结构都做了还原，阻尼罐与主筒身的连接管路走向也参照实车布局，既可以作为摩托车改装、整车结构设计的参考模型，也能用于机械原理教学中悬挂减震系统的结构演示，帮助从业者理解弹簧与阻尼配合实现缓冲的工作逻辑。外形上弹簧做了黑色防锈涂层处理，阻尼筒与调节环采用撞色设计，外置阻尼罐的圆柱造型与主筒身平行布置，不会与后轮、挡泥板等周边部件产生运动干涉，在减震全行程压缩、回弹过程中，各部件的运动包络都经过校核，不会出现结构磕碰的问题。
