轮毂电机配套螺旋弹簧减震结构设计

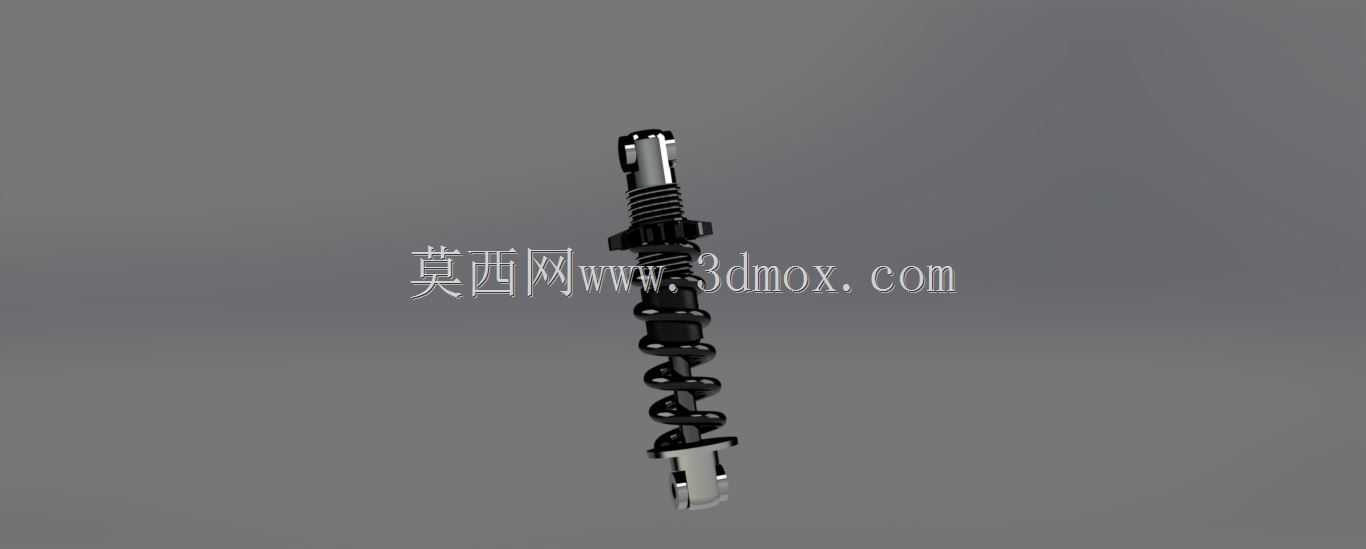

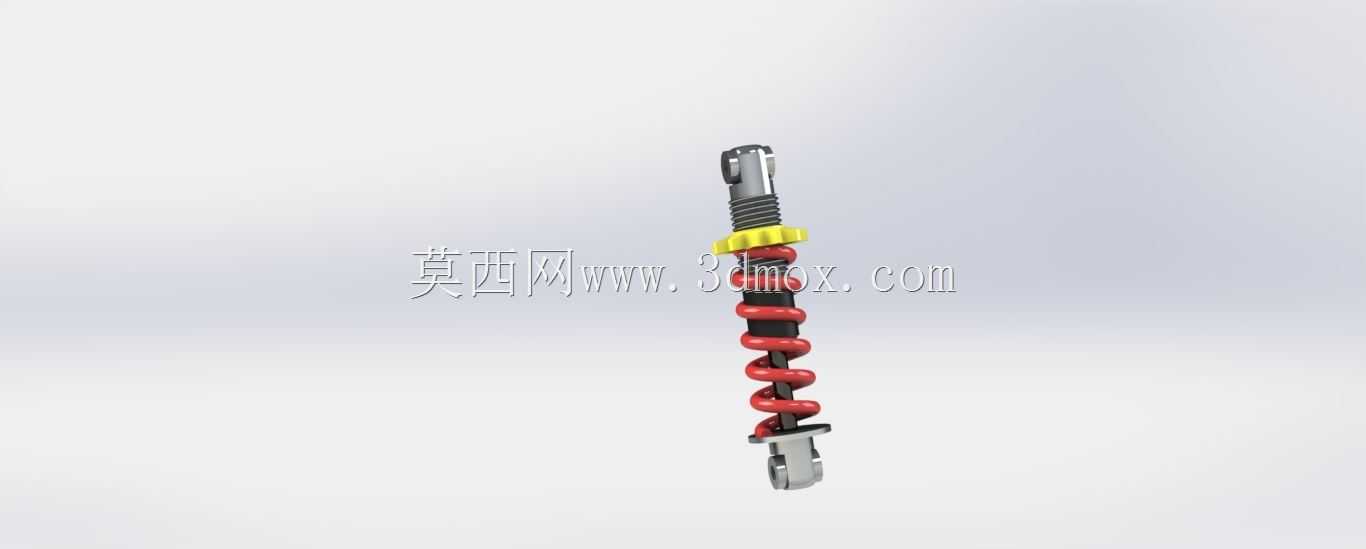

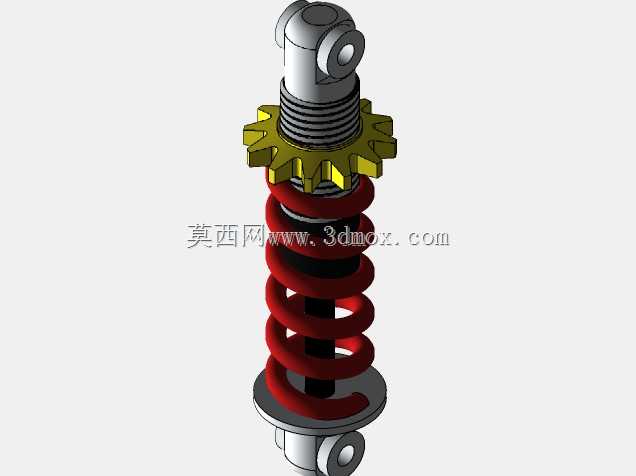

　　该减震结构主要适配轮毂电机集成的轮边驱动场景，常见于电动两轮车、小型电动代步车的轮组悬架系统中，核心作用是过滤路面传递的颠簸冲击，避免轮毂电机直接承受硬冲击造成内部磁钢、绕组的结构损伤，同时保障行驶过程中轮组与地面的贴合度，提升操控稳定性与骑行舒适度。从结构设计逻辑来看，整体采用上下吊耳式铰接安装布局，上端吊耳用于连接车架或平叉安装位，下端吊耳对接轮组侧的安装支座，铰接结构可适配悬架跳动过程中的角度偏移，避免安装位出现附加弯矩造成结构断裂。核心缓冲元件采用等节距圆柱螺旋弹簧，弹簧表面做红色防护涂层处理，兼顾防锈与视觉辨识度，弹簧刚度匹配轮毂电机轮组的簧下质量，可覆盖日常铺装路面、轻度非铺装路面的冲击缓冲需求，

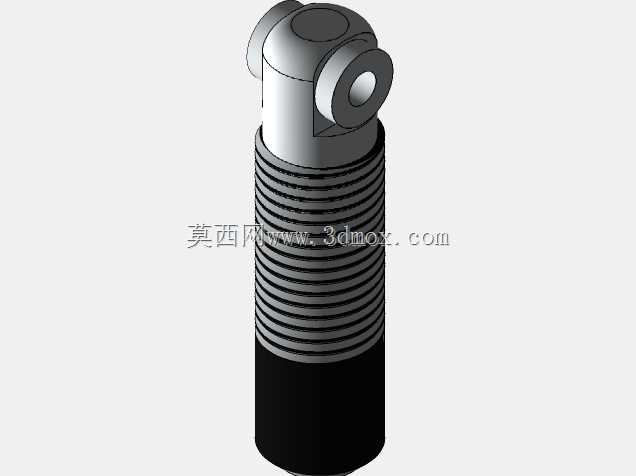

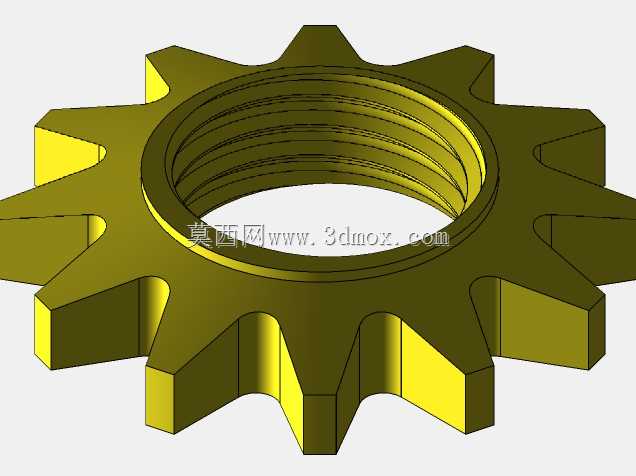

　　弹簧内侧设置同轴阻尼芯轴，芯轴上端带有调节齿圈结构，可通过旋转齿圈调整弹簧预紧力，适配不同负载工况下的减震软硬需求，齿圈采用多齿啮合结构，调节后可实现档位自锁，避免行驶过程中预紧力自行偏移。阻尼芯轴外部设置多道密封结构，可阻挡泥水、沙尘进入芯轴内部，延长阻尼构件的使用寿命，上下弹簧座采用翻边结构设计，对弹簧端部形成径向限位，避免弹簧在大冲击行程中出现侧向脱出的问题。从安装边界来看，整体结构为同轴圆柱布局，最大外径由弹簧外径与调节齿圈的外齿顶圆决定，安装时需预留足够的径向间隙，避免悬架跳动过程中弹簧、齿圈与周边的平叉、线束等部件发生运动干涉；总行程覆盖日常行驶的常规跳动量，极限压缩位置设置有橡胶缓冲垫，避免弹簧并圈造成刚性冲击。

　　建模过程中对弹簧的螺旋升角、丝径参数做了精准还原，调节齿圈的齿形、吊耳的铰接孔位公差均按照实际安装需求做了匹配，可直接用于轮边悬架的结构匹配验证、安装干涉检查，也可作为同类型减震结构设计的参考原型，帮助结构设计人员快速完成轮组悬架的布局校核，减少前期建模的重复工作量。
