带立柱遮阳篷的人行道及停车场结构设计

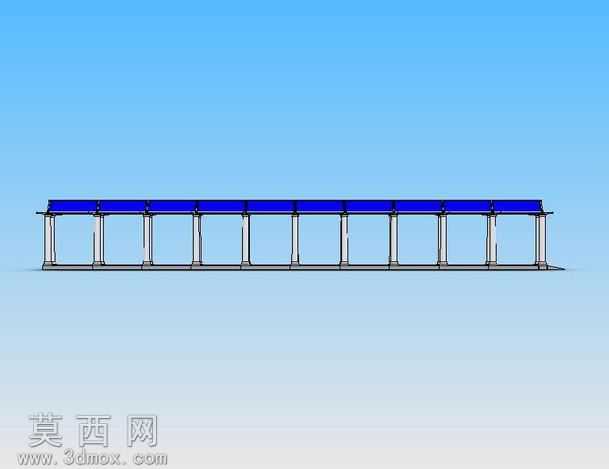

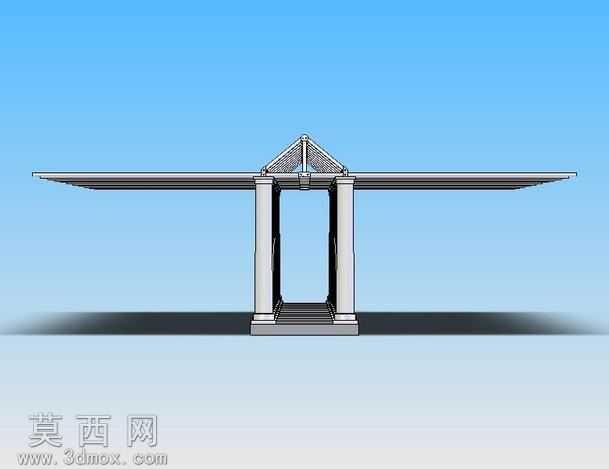

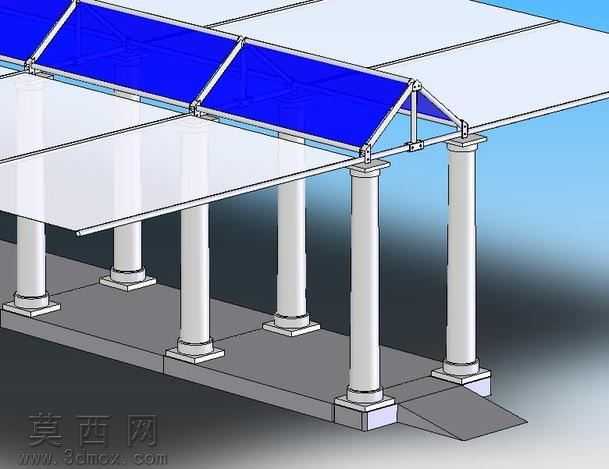

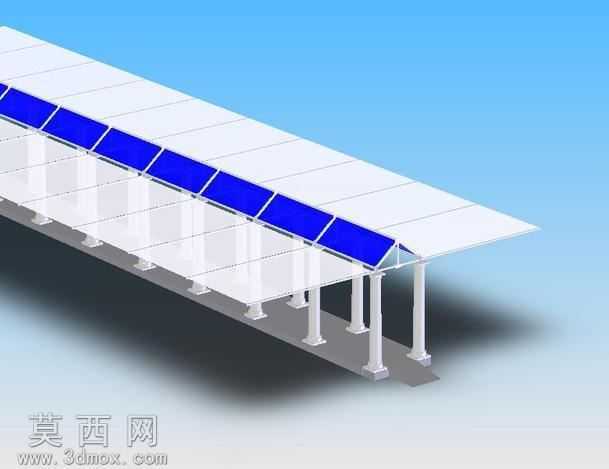

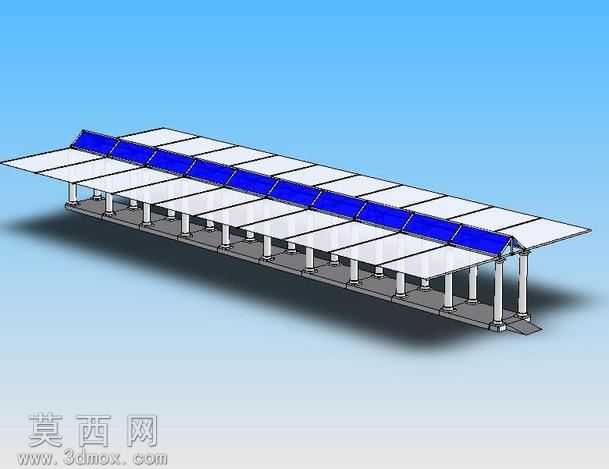

本作品为适配人行道与室内停车场场景的遮阳挡雨结构三维建模成果，整体采用模块化设计思路，以金属管材作为核心受力框架构件，通过标准化的节点连接逻辑完成整体结构搭建，兼顾结构稳定性与场景适配性。建模阶段首先完成基准定位，依据人行道通行宽度、停车场车位排布尺寸确定整体布局，先绘制立柱的定位基准线，每根立柱采用带柱础、柱帽的仿欧式柱体造型，柱体底部设置方形承重基座，基座边缘预留无障碍坡道衔接位，适配人行道的无障碍通行需求。上部框架采用三角形桁架受力结构，以不同管径的金属管材作为主梁、次梁与斜撑构件，通过焊接节点的建模还原真实连接状态，斜撑构件沿篷顶坡度方向均匀排布，将篷面承受的荷载均匀传导至每根立柱，避免局部应力集中导致结构变形。篷面部分采用分区设计，一侧为蓝色半透明遮阳篷布材质，另一侧为浅灰色不透光遮雨板材材质，建模时对篷面与框架的连接压条做了细节还原，压条沿篷面边缘均匀布置，模拟真实安装时的固定结构，保障篷面张紧度与抗风性能。渲染阶段针对不同构件赋予对应材质，金属框架部分赋予哑光银灰色金属材质，还原镀锌管材的真实质感，立柱部分赋予浅灰色石材质感材质，柱础与柱帽做细微的纹理凹凸处理提升真实感，蓝色篷布部分赋予半透明带细微织物纹理的材质，调整光线透射参数模拟阳光透过篷布的柔和光影效果，浅灰色篷面则赋予哑光硬质板材材质，表面添加细微的颗粒质感避免塑料感。结构设计上充分考虑场景使用需求，篷体悬挑长度覆盖人行道通行区域与停车场车位区域，既可以为行人提供遮阳挡雨的通行空间，也可以为停放的车辆遮挡直射阳光与落叶杂物，框架的网格排布既保障了整体结构的抗风性能，也减少了材料用量降低整体成本，悬臂部分的受力经过参数化校核，在无额外支撑的情况下保障结构安全，整体模型可直接用于方案展示、结构验算与施工参考，适配建筑配套设施的设计展示需求。
