驱动轮轴吸盘电机支架X形坯料结构

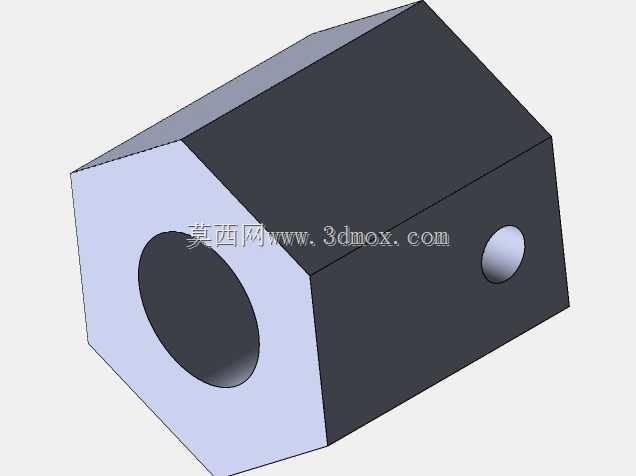

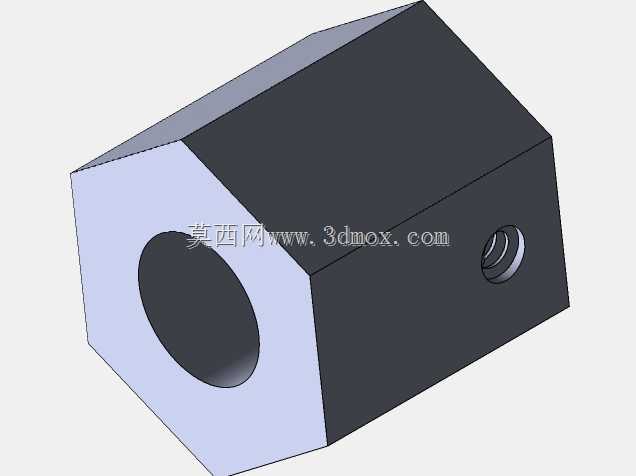

　　该坯料结构主要适配轮毂电机配套的吸盘安装场景，常见于小型轮式驱动模组、AGV行走单元的动力端装配环节，作为驱动轮轴、吸盘组件与电机本体之间的连接承载基体，承担动力传递过程中的载荷分散、安装定位作用。从结构形态来看，坯料采用近似六方切边的块状主体，一侧端面开设大直径同轴通孔，用于穿装驱动轮轴，孔壁预留精加工余量，可根据实际轴径公差要求完成后续镗削加工，保证轴系装配的同轴度要求；侧面开设的小直径螺纹孔，用于安装紧定螺钉，实现轮轴与支架的周向、轴向锁止，避免传动过程中出现轴件窜动、打滑的问题。设计阶段优先考虑了毛坯加工的工艺性，采用X形坯料的切削余量分配方式，相比整方料加工能够减少40%左右的金属去除量，降低铣削工序的刀具损耗与加工时长，

　　同时六方外形的基准面可直接作为装夹定位面，无需额外制作工艺夹头，适配普通数控铣床、加工中心的批量装夹加工需求。安装边界方面，主体的六方对边尺寸可适配常规轮毂电机的端盖安装槽位，大通孔的轴线与电机输出轴轴线保持同轴设计，侧面螺纹孔的位置避开了电机端盖的走线槽与安装螺栓孔位，装配时无需对电机原有结构做二次改动，可直接完成适配安装。实际应用中，该坯料经后续精加工后，可将吸盘组件的安装面与电机端面保持平行度公差在0.05mm以内，保证吸盘工作时的吸附面贴合度，避免因支架变形导致的吸盘漏气、吸附力不足问题；同时块状结构的刚性优于钣金折弯支架，在驱动轮承受径向冲击载荷时，不会出现支架折弯变形、轴系偏移的情况，

　　能够适配100kg级负载的轮式驱动单元使用需求。结构细节上，坯料的棱角处预留了0.5mm的倒角余量，精加工后可去除锐边毛刺，避免装配过程中划伤操作人员或损坏线缆表皮，螺纹孔底孔深度预留了3个螺距的余量，保证紧定螺钉的啮合长度满足锁止强度要求，不会出现螺纹滑牙、锁止失效的问题。
