120ml容量手压式触发喷雾瓶结构设计

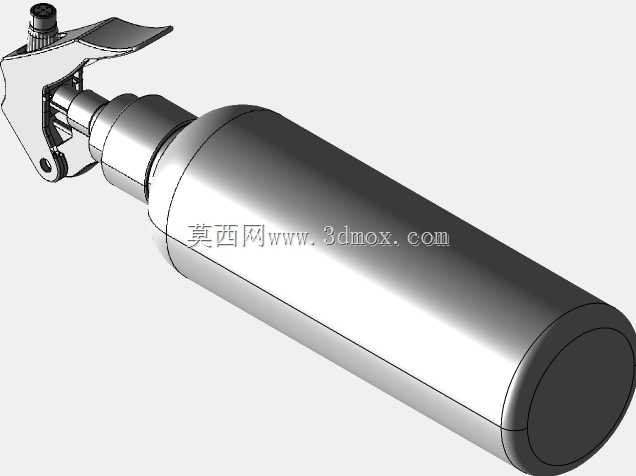

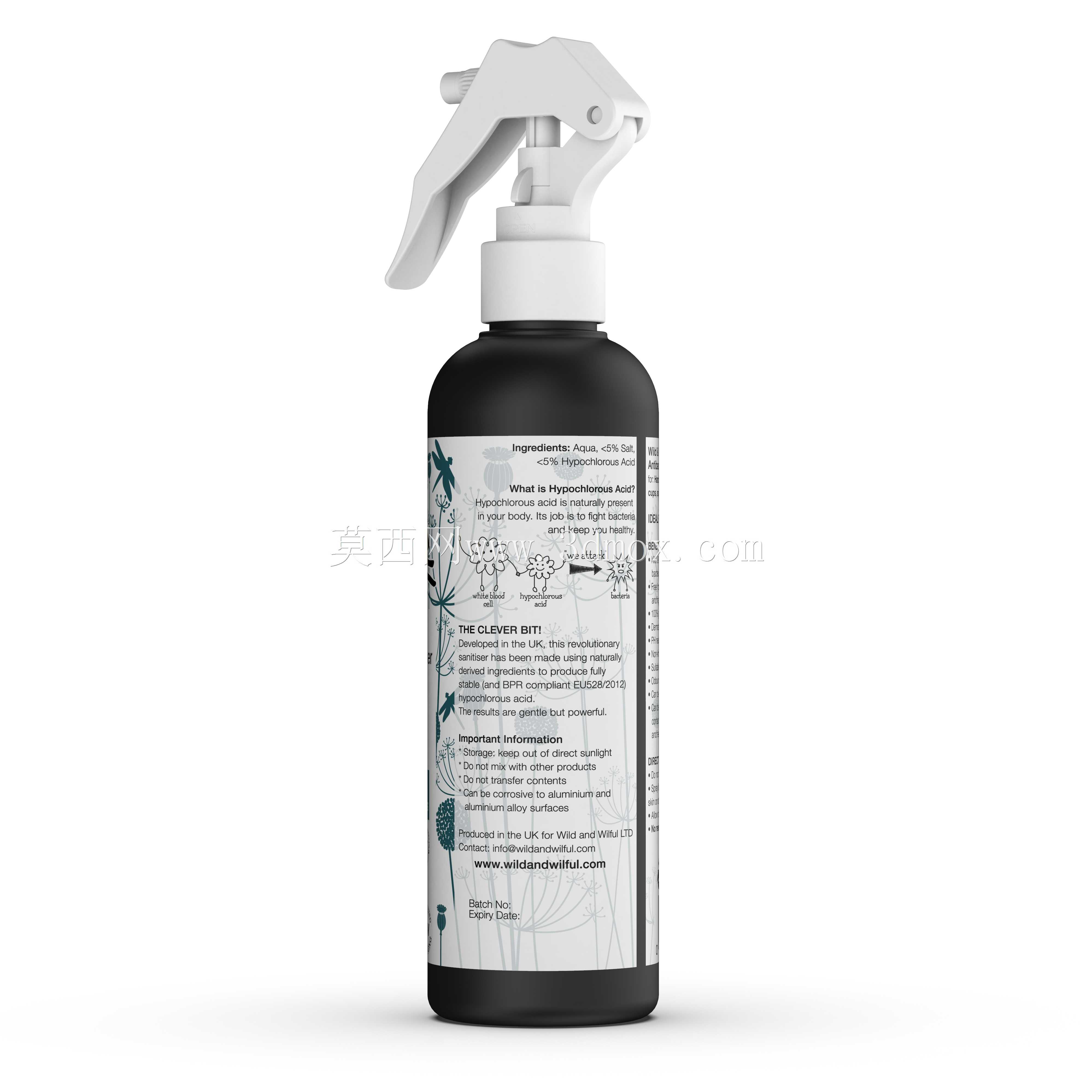

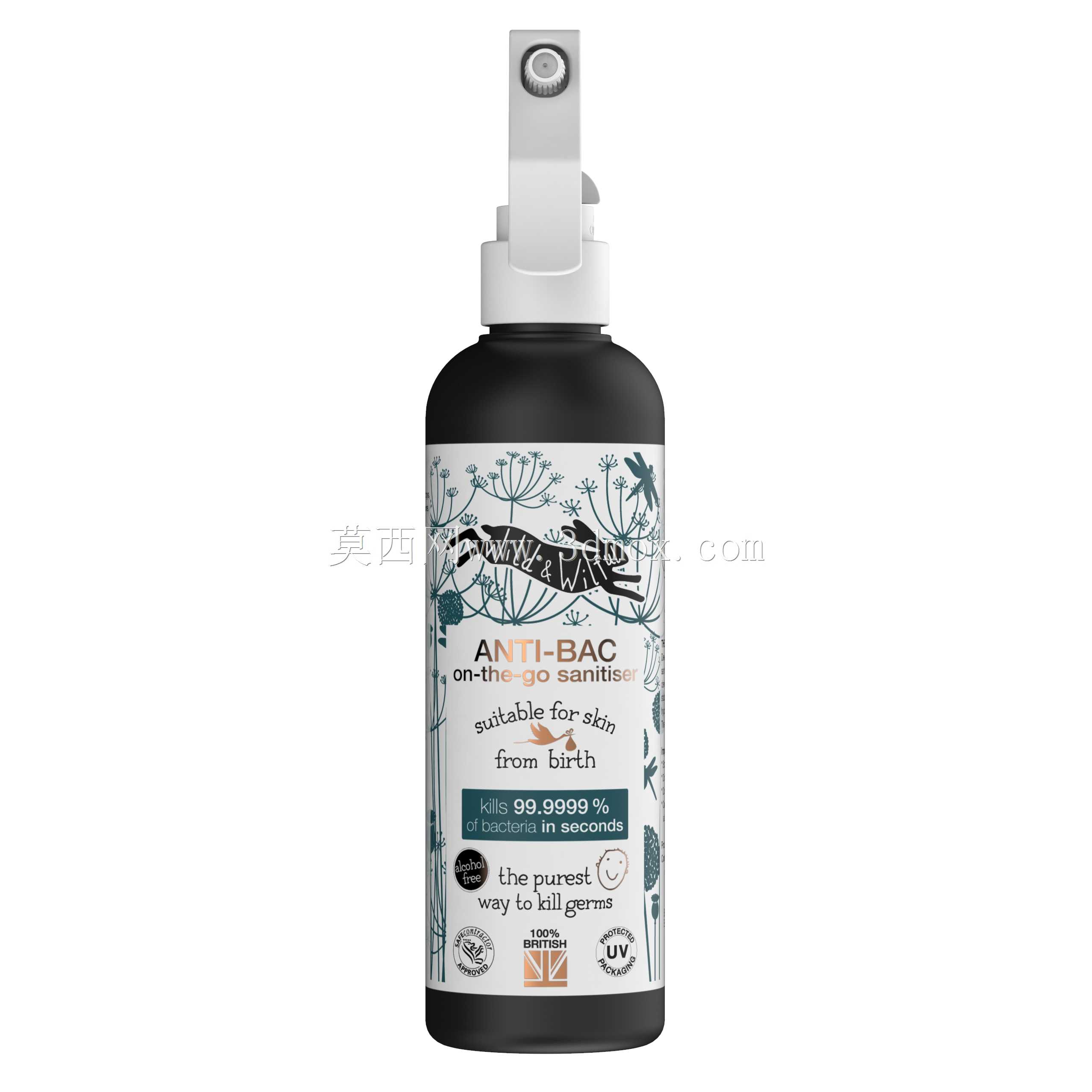

　　日常日化、消杀类产品的分装场景中，手压触发式喷雾瓶是应用极广的流体输出部件，这款120ml规格的结构设计，重点围绕小容量便携使用场景做了结构适配，完全满足手持操作的人机工程要求。从实际使用逻辑出发，该结构将触发扳手的按压行程控制在12mm范围内，成年人单手握持时食指自然搭靠在扳手弧面，按压力度控制在15N以内，连续按压操作不易产生手部疲劳，适配清洁液、护肤水、医用消杀剂等低粘度流体的雾化输出需求。设计过程中特意省略了瓶身与瓶盖衔接位置的螺纹细节，这一处理并非结构缺失，而是针对方案验证阶段的建模需求做的简化——在做整体结构匹配、泵体行程校验、外观手板打样阶段，螺纹结构属于可复用的通用标准件，省略后可大幅降低模型面数，

　　提升装配校验时的软件运行效率，同时不会影响整体结构的尺寸链验证。瓶身主体采用等直径圆柱结构设计，筒身外径控制在45mm，整体高度不含喷头为130mm，底部做了1.5mm厚度的圆角过渡，既保证吹塑加工时的料流均匀性，也能避免放置时底部应力集中导致的开裂问题。喷头部分的杠杆结构做了运动间隙预留，扳手与泵体衔接的转轴位置预留0.2mm的装配间隙，按压复位依靠内置弹簧的回弹力实现，泵体与瓶盖的衔接采用过盈卡合结构，不需要额外粘接即可实现密封，避免灌装后出现漏液问题。从安装边界来看，喷头组件整体探出瓶身的长度为38mm，扳手最大展开位置距离瓶身外壁22mm，不管是做自动化灌装线的工装适配，还是设计配套的外盖、外包装盒，

　　都可以直接提取该模型的外轮廓尺寸做干涉校验，不需要反复测量实物。这类小容量喷雾瓶的结构设计，核心要平衡三个维度的要求：一是手持操作的舒适度，二是泵体输出的雾化效果稳定性，三是加工装配的工艺可行性，该模型在结构上对泵芯的按压行程、密封件的压缩量都做了合理预留，瓶身壁厚均匀控制在1mm，适配常见的PET、PP塑料吹塑加工工艺，不需要做额外的结构改模即可直接用于手板制作。在实际的产品开发流程中，这类简化后的结构模型可以直接用于前期的方案评审、人机操作验证、外包装尺寸匹配，等整体方案确认后，再补充衔接位置的螺纹细节、密封唇口的微观结构即可，能大幅缩短前期开发的建模周期，避免在非核心结构上耗费过多的建模时间。
