活塞式通风机

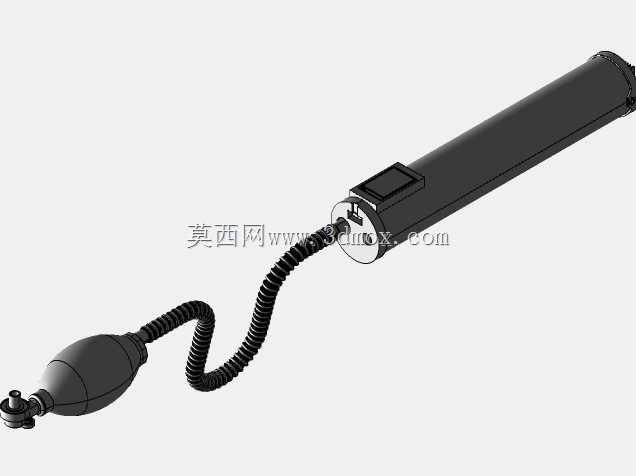

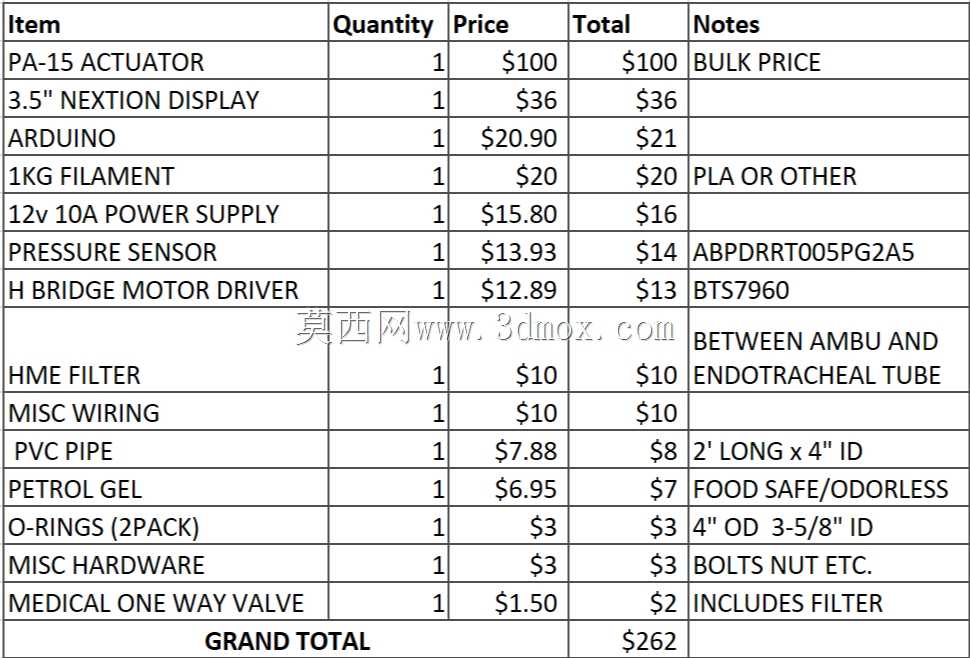

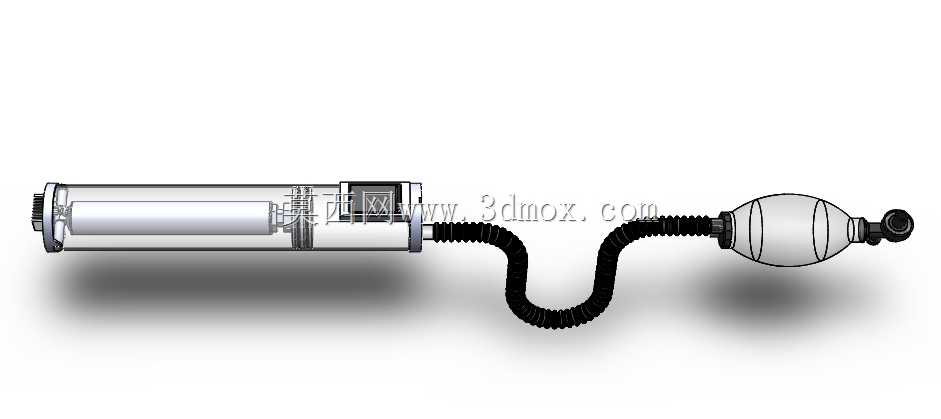

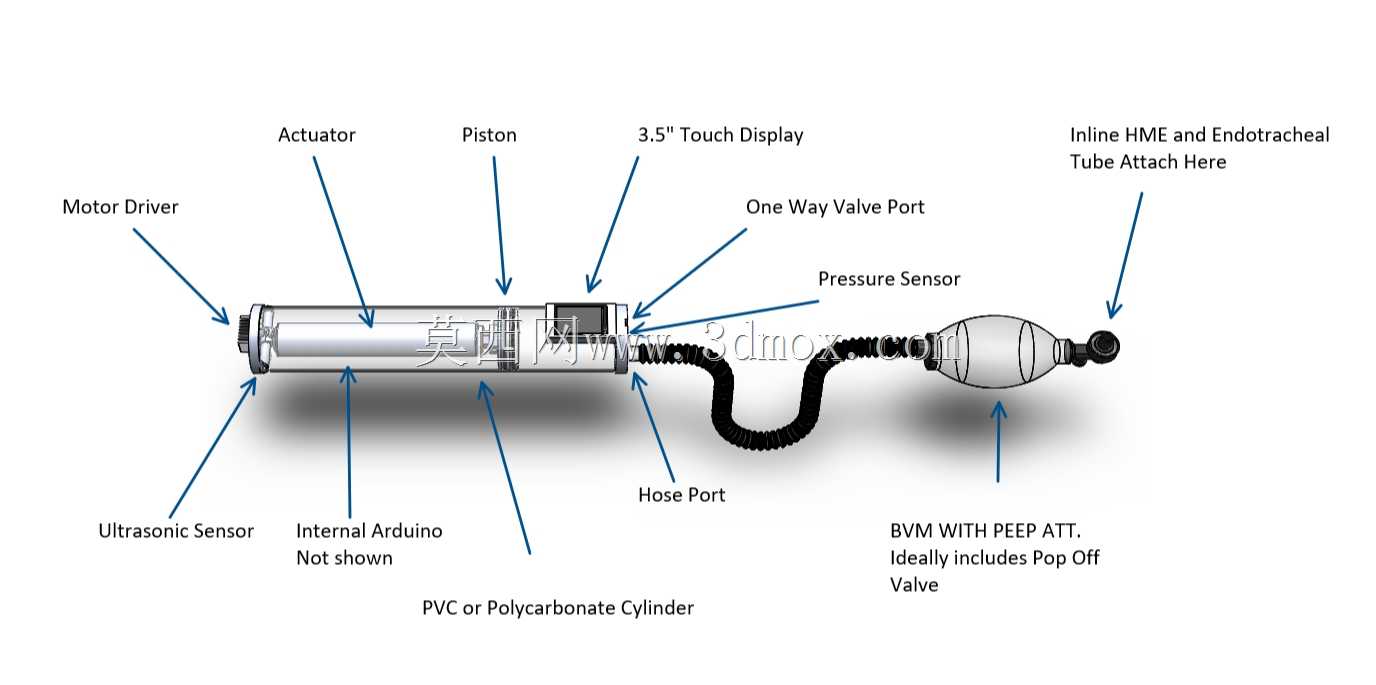

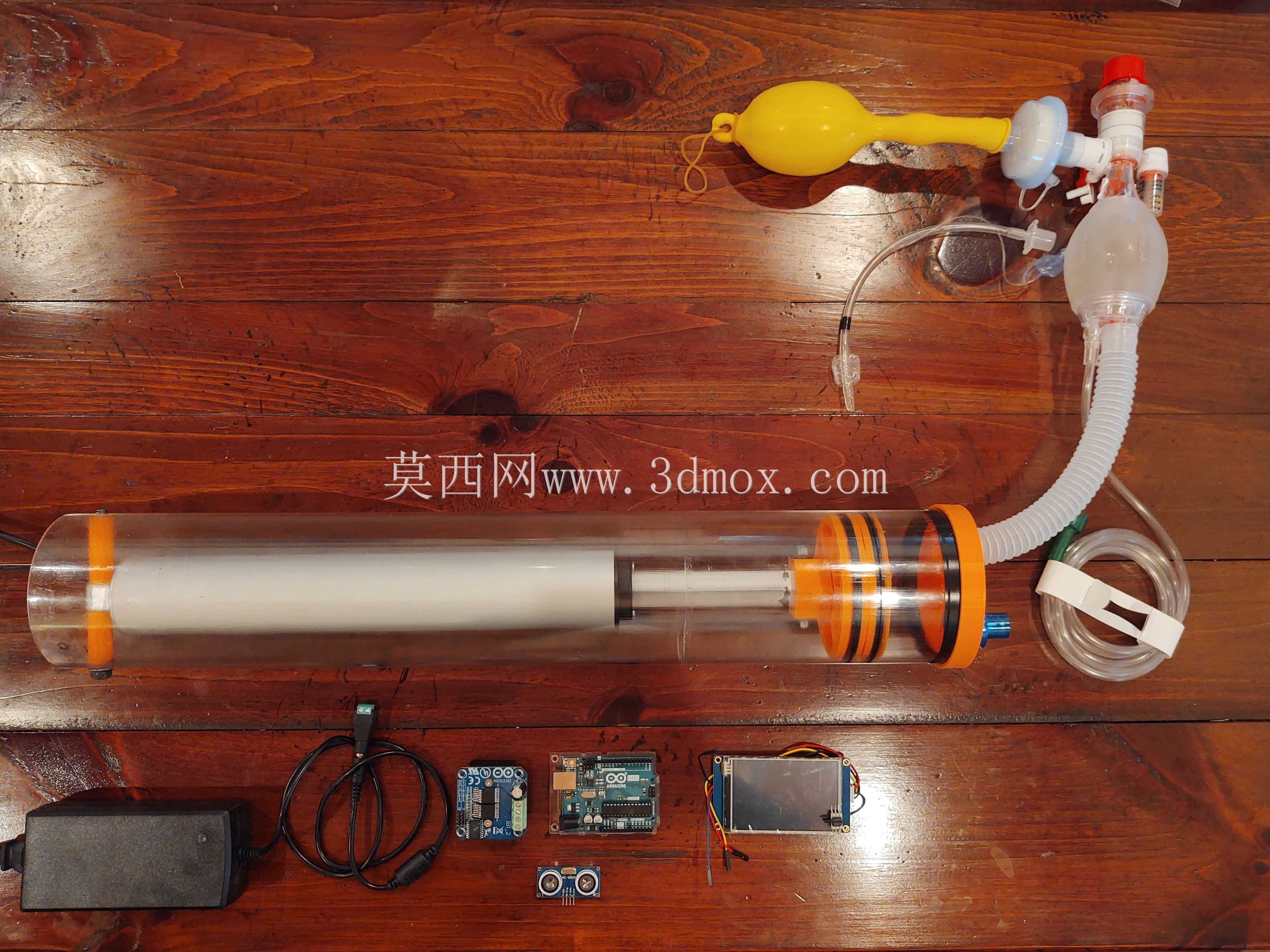

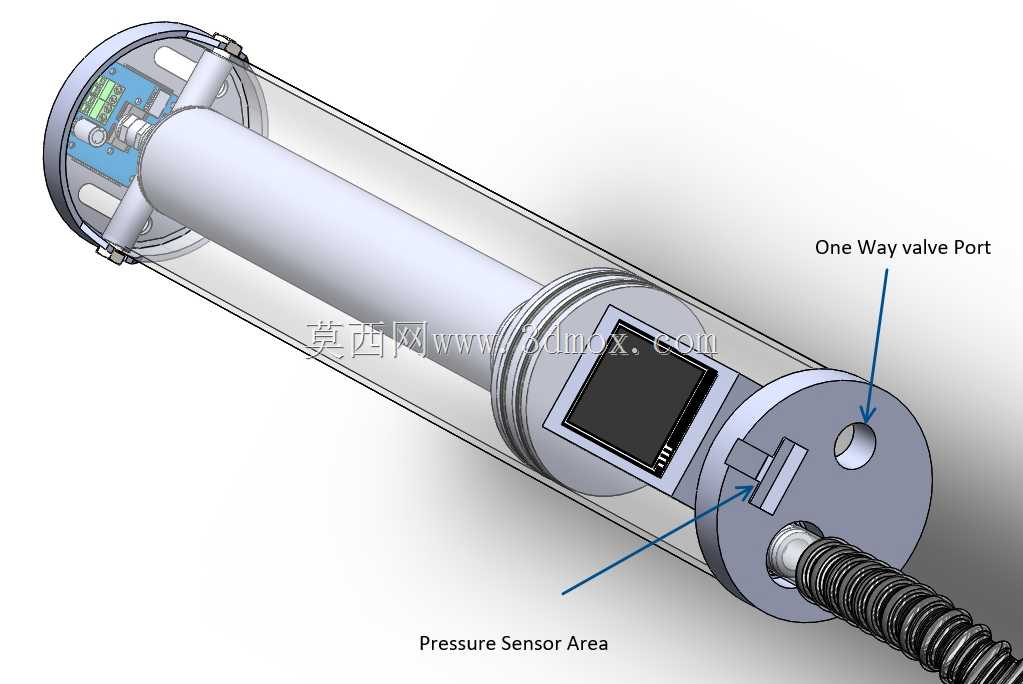

设计师：Luis Marina主要功能：压力、音量和呼吸辅助模式。通过触摸屏进行数据监控和设置控制。错误警报（piezzo蜂鸣器）。HME过滤吸入和呼出微粒，以保护患者和医务人员，同时保持湿度。30 BPM@1 liter60 BPM@5 literBVM处理呼气阀、氧气连接、窥视端口和弹出阀。可以挂在病床的一侧。契约在转换为12V的标准120v交流电上运行。允许轻松添加备用电池。如果系统出现故障，可立即切换至BVM手动通风。唯一需要的工具是3D打印机和钻孔机。总成本<$批量定价300美元?200美元。概述：该设计以2'长4''直径PVC管和内部3D打印活塞为中心，该活塞由线性致动器移动（也位于管道内）.活塞上升时，空气通过一个带有内置过滤器的现成CPR单向挡板阀吸入。当活塞向下推动时，空气进入软管，软管通向医院病床的Ambu或Laerdal袋。HME过滤器连接到Ambu袋上的呼吸口，以保持湿度，并作为进入患者的空气的病毒过滤器，以及过滤呼出空气以保护医护人员。从HME，插管进入患者-提供关键空气/氧气。利用Ambu袋可以轻松连接可调PEEP阀，还可以提供氧气端口、混合室和非电子呼气控制阀。如果发生呼吸机故障，因为它与系统连接-手动Ambu通风可以立即开始。系统HMI具有3.5的功能“Nexion触摸屏，可提供设置调整和参数监控。后者与Arduino兼容，后者通过H桥控制致动器。为了感应环境空气和患者空气之间的压差，集成了霍尼韦尔传感器。通过这种方式，呼吸辅助模式和压力模式可以整合与压力监测一起额定。为了检测活塞速度/位置并计算流量，在活塞上安装了一个超声波传感器。该读数将流入指令，该指令可告知活塞结束冲程并返回（取决于模式）。总的来说，该系统旨在具有成本效益、空间效率（完全封装在一个PVC圆筒中），并且易于使用大部分现成的部件进行构建（其他部件为3D打印）。目前，机械部分主要是原型，电子部分正在开发中
