富士IPM智能功率模块3D设计作品

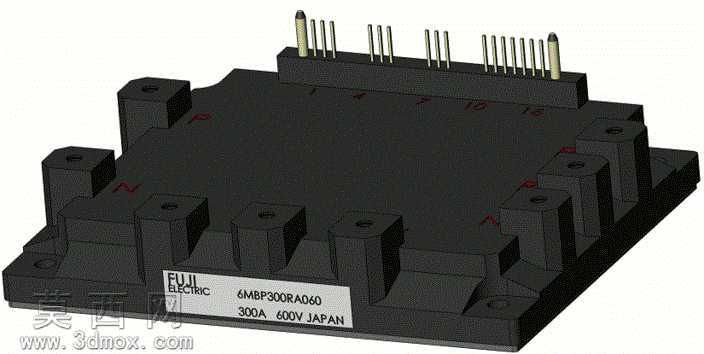

本作品为富士IPMIGBT-6MBP300RA060智能功率模块的三维建模设计，建模过程严格参照实物的外观尺寸与结构特征进行还原，首先通过测绘实物的整体长宽高、安装孔位间距、引脚排布位置等核心参数，在三维建模软件中搭建基础的实体轮廓，先构建模块底部的散热基板结构，对基板上的安装凸台、固定孔位进行精准的特征拉伸与切除，保证孔位的直径、深度、相对位置完全匹配实物安装需求。随后构建模块主体的塑封外壳结构，对外壳表面的标识区域、边缘倒角、侧面的定位凸棱进行细节刻画，还原外壳的注塑质感与结构特征。接下来处理顶部的引脚结构，区分不同功能引脚的长度、直径、排布间距，对引脚的根部固定结构进行细化，保证每一根引脚的位置与实物完全对应，避免出现引脚错位、间距不符的问题。建模过程中对模块表面的品牌标识、参数铭牌区域进行纹理贴图处理，还原铭牌上的品牌字样、型号参数、额定电压电流标识等细节，让模型的视觉还原度更高。材质设置上，将底部散热基板设置为金属铝材质，调整材质的粗糙度与反光度，还原金属散热基板的哑光金属质感；塑封外壳设置为黑色阻燃工程塑料材质，调整材质的漫反射与高光参数，还原工程塑料的哑光黑质感；引脚部分设置为镀锡铜材质，还原金属引脚的亮面金属质感。模型完成后进行整体的干涉检查，确认各个结构部分不存在重叠、错位的问题，同时对模型的细节进行优化，删除冗余的面片与特征，保证模型的面数合理，既能够完整还原实物的结构细节，也能够适配后续的装配仿真、结构展示等使用场景。该模型可用于数控设备控制系统的装配仿真、电气布局演示、教学展示等场景，能够直观呈现该款智能功率模块的外观结构与安装尺寸，为相关设备的设计开发提供直观的三维参考。
