带内部隔板的立式筒体流体仿真模型

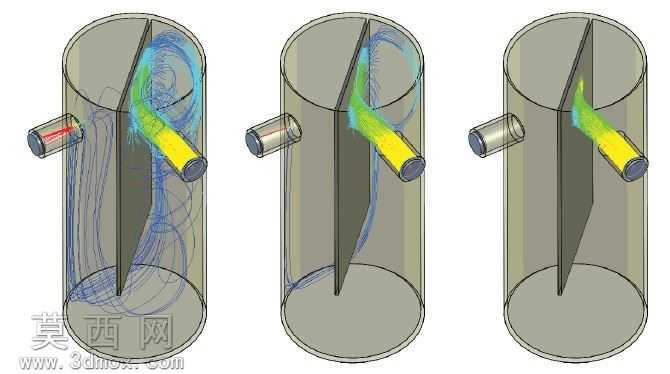

本作品为立式筒体带侧置进出口的流体仿真三维模型，建模阶段采用参数化特征构建方式，首先创建立式圆柱筒体主体，精准控制筒体的高度、内径与壁厚参数，保证筒体结构的规整性；随后在筒体侧壁定位侧向入口短管，在筒体下部定位出口短管，严格对齐两个管口的轴线位置与相对高度，还原真实的流体进出结构；最后在筒体内部沿轴向插入分隔隔板，隔板从筒体顶部延伸至接近筒体底部的位置，将筒体内腔分隔为半连通的两个区域，为流体形成折返流道提供结构基础。材质设置上，筒体与短管、隔板均采用半透明哑光工程塑料质感材质，调整材质的透明度参数，既可以清晰展现内部的隔板结构与流道走向，又能保留实体结构的轮廓边界，避免完全透明导致的结构辨识度下降；流体轨迹部分采用渐变色彩映射方案，从入口端的红色逐步过渡到流道中段的绿色、再到出口端的黄色，同时搭配蓝色的流线展示筒体内的涡流区域，通过色彩差异直观区分流体的流速变化与流动状态，让流场分布一目了然。渲染阶段采用等轴测视角搭配柔和的环境光，避免强反光遮挡内部流线，同时输出三幅不同流线显示程度的渲染图，第一幅完整展示全流域的流线分布，包括筒体内的循环涡流与主流动路径，第二幅隐藏部分涡流流线突出主流动的走向，第三幅进一步精简流线只保留核心流道的流体轨迹，方便从不同展示维度理解流体在筒体内的流动规律。设计思路围绕流体折返混合的仿真需求展开，通过内部隔板的设置延长流体在筒体内的停留路径，让流体从侧管进入后沿隔板一侧下行，绕过隔板底部后再沿另一侧上行从出口流出，过程中形成的涡流区域可直观展现流体混合的效果，该模型可用于流体力学教学演示、简易混合腔体的流场验证等场景，建模过程中所有结构参数均可调整，方便后续修改筒体尺寸、隔板长度、管口位置来适配不同的仿真工况需求，模型结构严谨，流场展示清晰，能够直观呈现带内构件筒体的流体流动特性。
