工业滚筒式扩焰处理设备结构设计

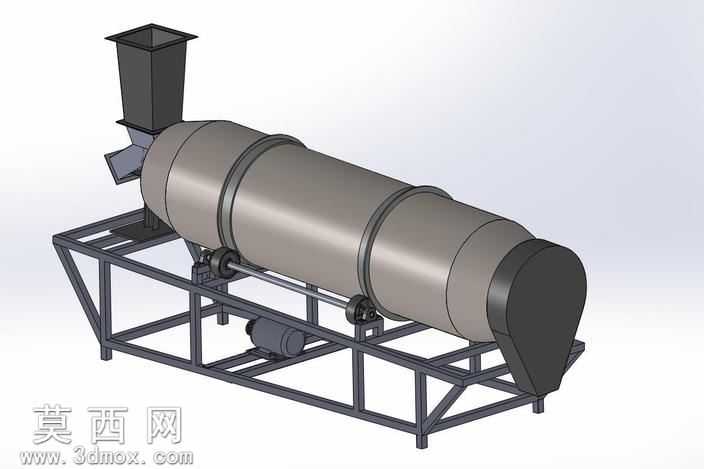

本作品为工业滚筒式扩焰处理设备的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，完整呈现设备的装配关系与结构细节。模型构建阶段首先从核心卧式滚筒炉体入手，炉体采用分段式筒身设计，通过环形加强箍提升筒身结构刚性，避免长筒身工作过程中出现形变，筒身一端设置锥形出料端盖，另一端对接进料过渡段，各段筒身之间采用同轴度约束完成装配，保证筒身转动过程中的动平衡性能。进料组件包含上方方形进料斗与侧向导料溜槽，进料斗采用上宽下窄的锥台结构设计，可引导物料顺畅进入筒内，溜槽与筒身进料端采用间隙配合，避免干涉筒身的回转运动。设备支撑系统采用型钢焊接框架式机架，机架通过不同规格的矩形型钢拼接而成，建模时对型钢的拼接位置、焊接连接节点都做了精细化还原，保证机架的承重稳定性；筒身支撑采用两组托轮组件，托轮与筒身外壁的滚圈配合，实现筒身的平稳回转支撑，传动侧配套设置驱动电机与减速传动组件，电机通过链传动或带传动结构连接托轮轴，为筒身转动提供稳定动力输出。材质渲染阶段，针对不同部件的实际应用场景赋予对应材质：筒身采用哑光金属灰的碳钢材质，表面添加轻微的磨砂质感模拟工业设备的实际使用质感；机架型钢采用深灰色金属材质，还原焊接钢结构的厚重质感；驱动电机采用铸铁黑与散热鳍片的金属银搭配，还原电机的真实外观；进料斗采用黑色耐磨钢板材质，出料端盖采用厚重的黑色铸钢材质，托轮、传动轴等传动部件添加金属光泽与轻微的磨损质感，提升模型的真实感。设计过程中充分考虑设备的实际使用需求，对各部件的安装位置、维护空间都做了合理规划：驱动电机布置在机架下部的空余空间，既缩短传动路径，又方便后期维护检修；机架底部设置可调式支撑脚，可对设备水平度进行微调，保证筒身回转的稳定性；托轮组件采用可调式安装座，可根据筒身滚圈的磨损情况调整托轮间距，延长设备使用寿命。整体模型装配逻辑清晰，所有部件之间无干涉错误，可直接用于工程出图、装配指导、方案展示等场景，完整还原了该类扩焰处理设备的结构特点与设计逻辑。
