双风扇COB LED生长灯散热固定架结构

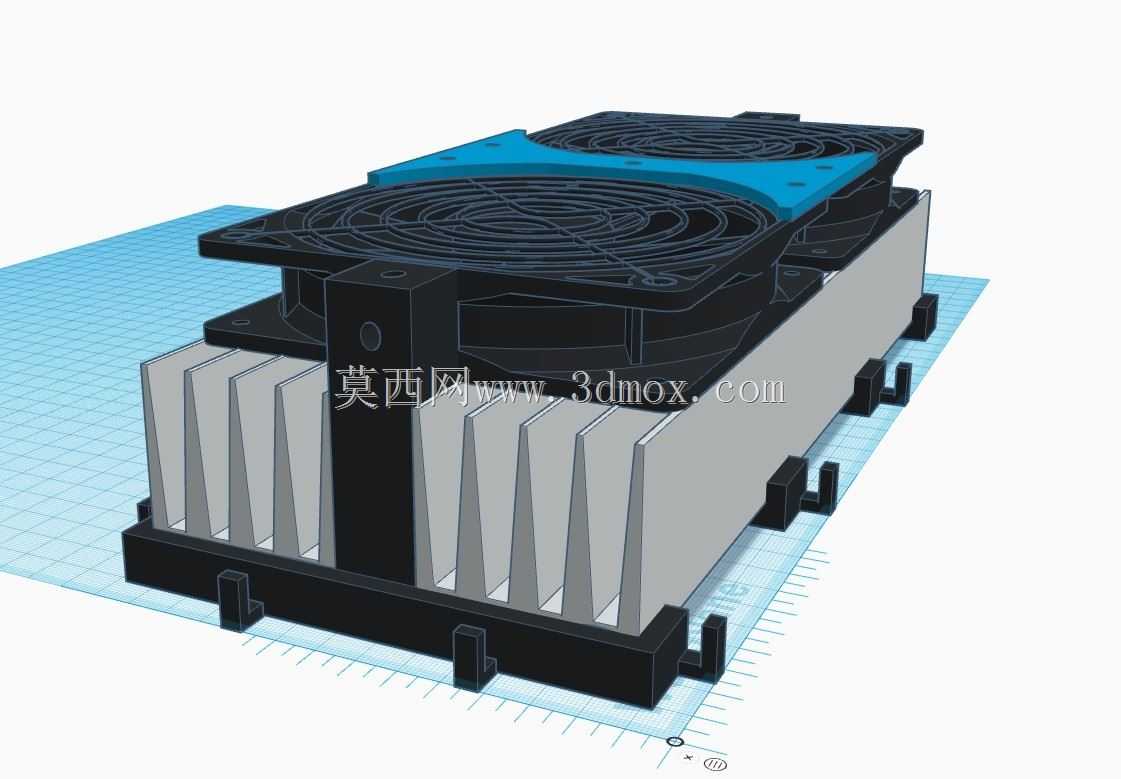

　　在室内设施农业补光、小型植物培育舱的补光单元搭建场景中，COB LED光源的散热可靠性直接决定光源寿命与光效稳定性，这套固定散热支架正是针对该类场景的安装需求设计。整套结构围绕6颗COB LED的散热固定需求展开，主体预留了标准COB光源的安装定位点位，可直接将灯珠锁附在散热基座平面上，让灯珠工作产生的热量直接传导至基座的散热鳍片区域，避免热量堆积造成光衰过快。散热端预留了两个标准120mm×25mm规格机箱风扇的安装插槽，插槽做了定位挡边设计，风扇推入后可通过侧边卡扣完成预固定，无需额外打胶即可保证风扇与鳍片风道对齐，形成直吹式散热风道，气流可完整覆盖整个鳍片阵列，将热量快速带出散热区域。

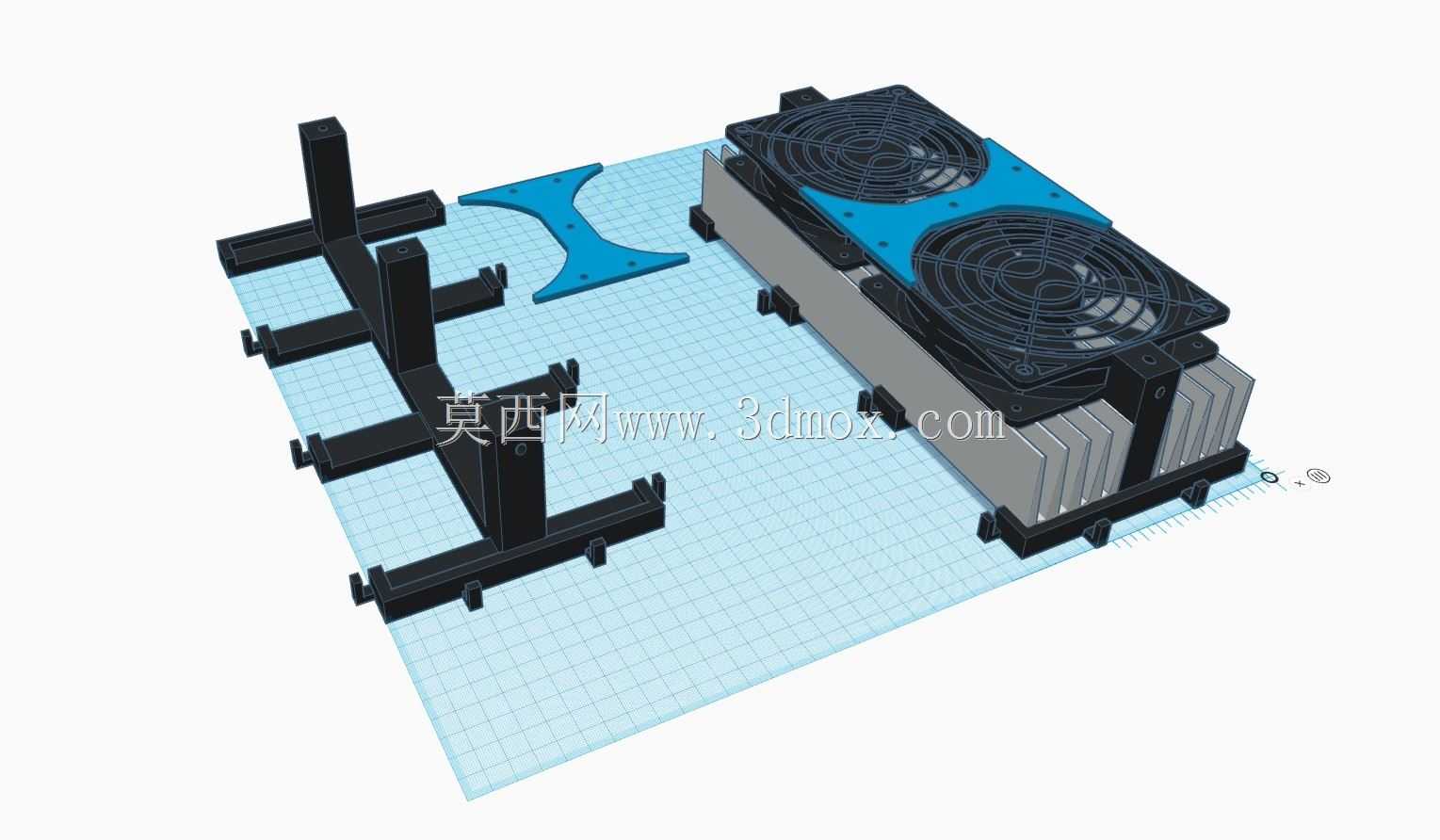

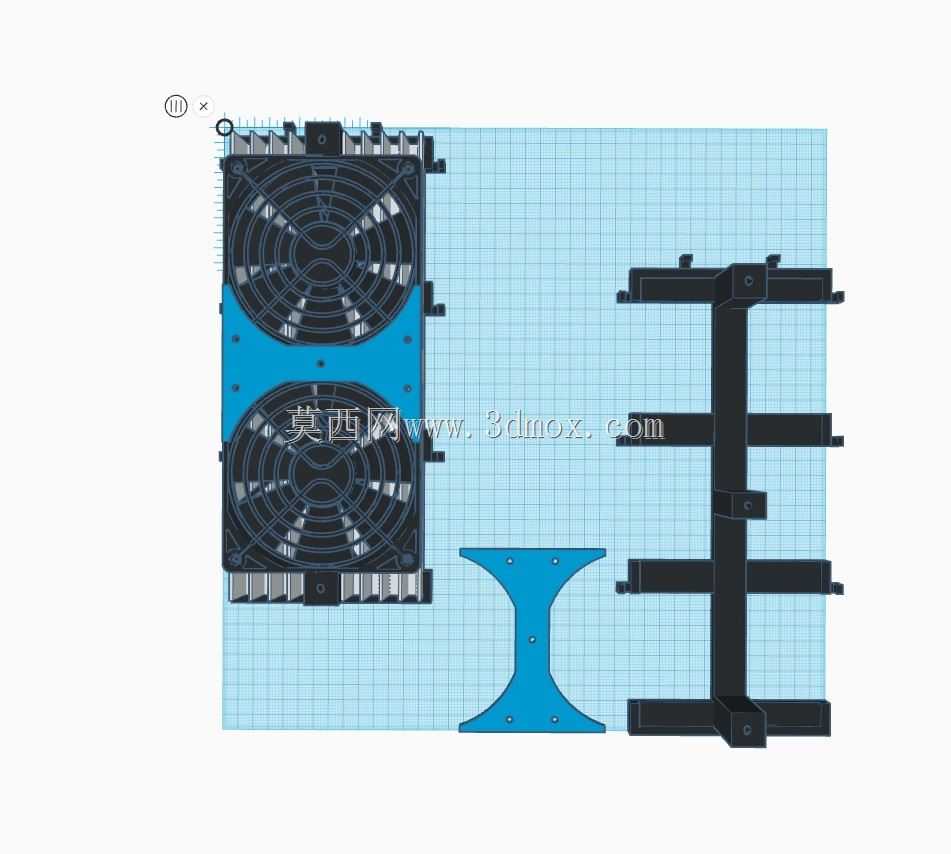

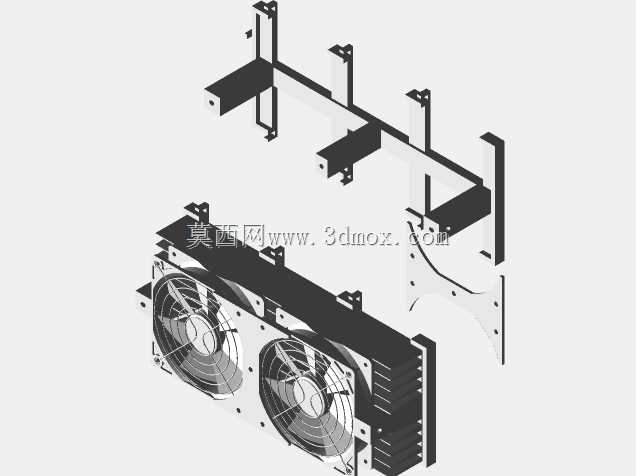

　　支架侧面预留了适配双绝缘交流电线的线缆导管走线位，线缆可从导管内穿过直接连接至光源驱动端，避免走线外露造成的拉扯损坏、积灰受潮问题，同时也让整体布线更规整。支架主体还预留了高度控制链的安装孔位，可配合吊链实现整灯的悬挂高度调节，适配不同层高的培育空间，满足不同植物生长阶段的补光高度需求。结构底部设置了独立的风扇固定平板，平板上预留了对应风扇安装孔位的锁附点位，可将风扇完全锁死在支架上，避免风扇运行产生的振动造成结构松动、异响。整套结构分为三个独立部分，其中两个主体结构件可采用ABS塑料通过3D打印制作，拆分式的打印设计可规避大尺寸打印的翘曲风险，降低打印门槛，第三个结构为整体组装演示件，可直观展示各部件的装配关系与最终组装形态。

　　安装边界方面，整套支架组装完成后可适配标准120mm风扇的安装尺寸，鳍片高度与风扇厚度匹配，不会出现突出安装边界的情况，侧面走线位预留了足够的线缆弯折空间，悬挂孔位的承重设计可满足整灯加风扇的总重量需求，不会出现悬挂变形问题。在实际使用中，该支架可直接替换同规格生长灯的原有塑料支架，散热效率相比普通无风道支架提升明显，可支持更高功率的COB光源长时间稳定运行，适配家庭园艺、小型植物工厂试验台等多种场景的补光单元搭建需求。
