十字型工程塑料输送链节结构设计

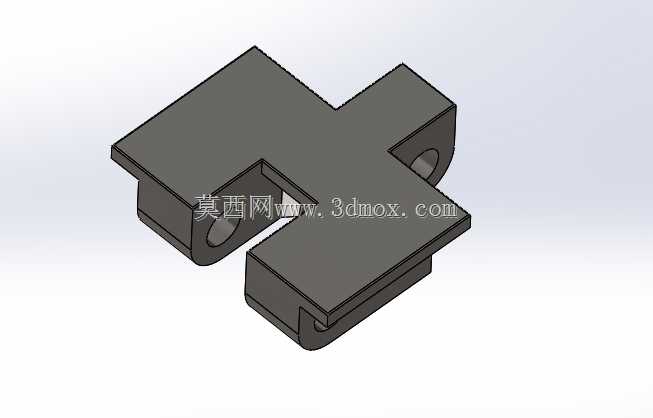

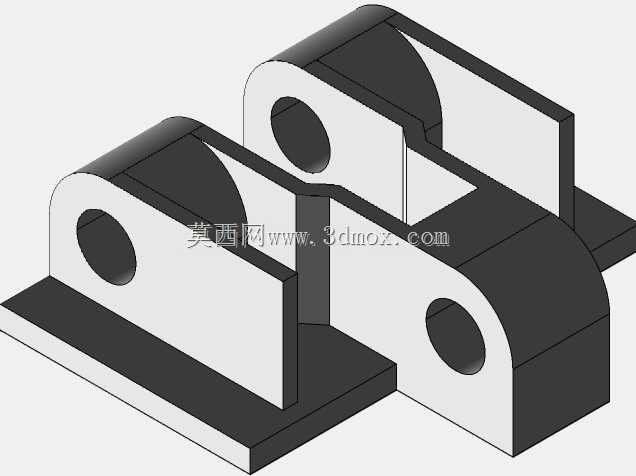

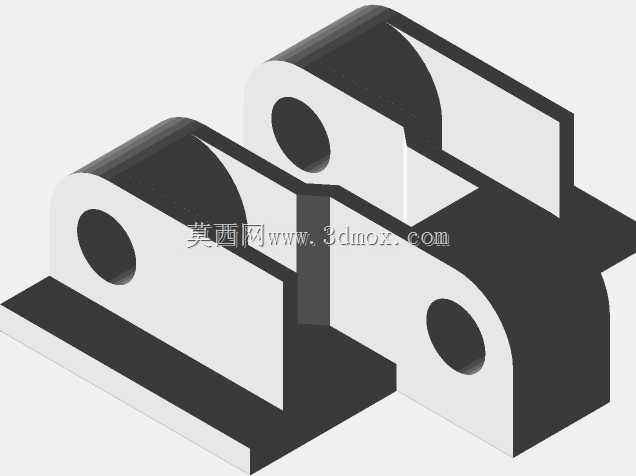

　　这类十字构型的塑料链节，是模块化输送系统里的核心承载单元，常见于食品包装线、日化产品分拣线、轻型电子元器件组装输送线这类对输送面平整度、耐腐蚀性有要求的场景，相比金属链节，它自重更低，运行噪音小，不需要额外做防锈防腐处理，接触食品级物料时也能满足合规要求。从结构设计来看，这个链节采用对称十字布局，横向的两个凸台是相邻链节的插接配合面，纵向的两个带孔耳板是销轴安装位，装配时相邻链节的凸台互相嵌入，通过销轴贯穿耳板孔形成铰接副，整链弯折时绕销轴转动，能适配直线输送、小半径水平转弯以及小幅上下坡度的输送路径。设计时首先要考虑的是安装边界，耳板的销轴孔同轴度公差需要控制在0.05mm以内，避免装配后出现卡滞、运行跳齿的问题，

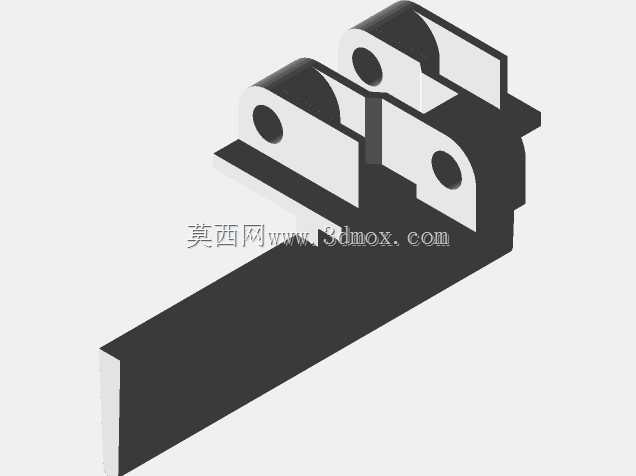

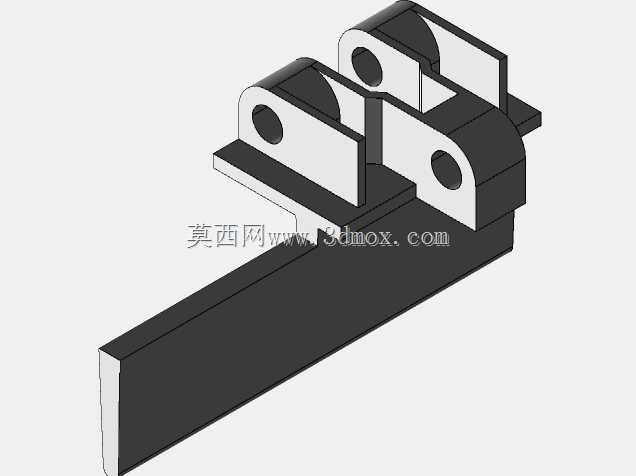

　　十字凸台的配合间隙留0.1-0.15mm，既保证相邻链节能顺畅铰接，又不会因为间隙过大导致输送面出现明显缝隙，卡滞输送的小型工件。链节的上表面做了整面平整处理，没有突出的铆钉或者销轴端头，输送薄型纸盒、小型塑料件、袋装食品时不会出现刮蹭物料的情况，底部的凹槽是和输送机链轮啮合的定位槽，链轮齿卡入凹槽后带动整链运行，凹槽的轮廓尺寸需要和配套链轮的齿形匹配，保证啮合时接触应力均匀，避免局部应力集中导致链节开裂。选材上一般用增强聚甲醛或者尼龙加纤材质，兼顾耐磨性和抗冲击性能，日常运行中能承受每平方米100kg以内的均布载荷，链节的铰接处做了圆角过渡，减少应力集中点，长时间往复弯折也不容易出现断裂问题。实际选型时需要注意，

　　单节链节的宽度决定了整链的输送面有效宽度，销轴孔的直径决定了配套销轴的规格，相邻链节拼接后的总节距需要和链轮节距严格对应，否则运行时会出现跳齿、异响，加速链节磨损。这类塑料输送链的维护成本很低，单节损坏时只需要拆下对应销轴更换损坏链节即可，不需要整链替换，在轻型输送场景下的综合使用寿命比传统皮带输送更长，也不会出现皮带跑偏、打滑的问题，适合定位精度要求稍高的间歇式输送工位。
