电动自行车10s6p锂离子电池组结构设计

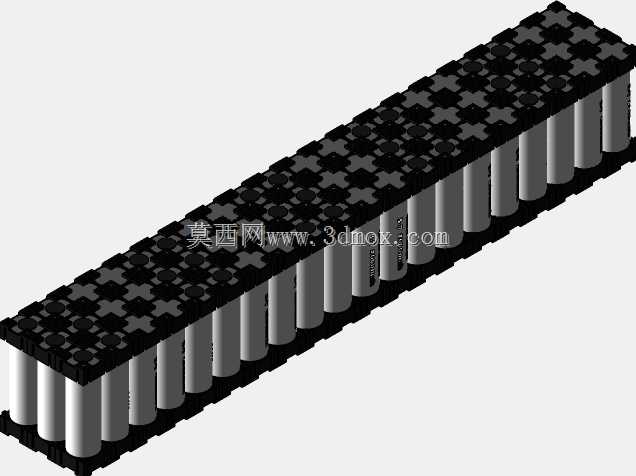

　　这款电池组主要适配两轮电动自行车的动力供电场景，作为整车的能量核心部件，承担着为轮毂电机、整车电控系统、照明及辅助用电模块提供稳定直流输出的作用，日常使用中需要兼顾持续放电能力、循环使用寿命与装配适配性。从结构设计来看，整体采用长条状规整布局，适配多数电动自行车车架主梁下方、座桶内部的预留安装空间，电芯选用常规圆柱动力锂电芯，按照10串6并的排布方式组合，10串的配置可匹配常规42V充电、36V额定输出的整车电控平台，6并的组合方式可在单颗电芯容量基础上提升整组总容量，同时降低单颗电芯的持续放电电流负载，减少大倍率放电下的电芯发热问题。设计过程中优先考虑了电芯的固定可靠性，上下两端设置带定位卡槽的绝缘固定支架，

　　每颗电芯的两端都嵌入对应卡槽内，避免车辆行驶过程中因颠簸、振动导致电芯移位、极耳拉扯断裂的问题，支架选用耐温阻燃的绝缘工程塑料材质，既可以隔绝电芯之间的直接接触，也能在出现局部过热时延缓热蔓延速度。电芯之间的排布预留了均匀的散热间隙，日常充放电过程中电芯产生的热量可以通过间隙间的空气流通散出，避免热量积聚导致整组温度过高影响循环寿命。整体外形的长宽高尺寸做了边界控制，安装时可直接卡入对应车型的电池仓内，外部可搭配常规的金属或塑料电池外壳，预留的接线端位置统一设置在模组端部，方便后续焊接汇流排、连接保护板与输出线束，不需要额外调整走线位置就能适配多数同规格车型的电池仓接线布局。从装配逻辑来看，这种支架式的模组结构不需要额外灌胶固定，

　　生产组装时可直接将电芯压入支架卡槽，后续维护更换单颗故障电芯时也能快速拆解，不需要破坏整体结构，降低生产与售后维护的操作难度。汇流排的排布沿着支架表面的预留走线槽布置，可避免汇流排与电芯侧壁直接接触造成绝缘破损，同时走线路径最短，减少大电流放电下的线路压降，提升放电效率。保护板的安装位置预留了足够的空间，可直接固定在模组端部的支架平面上，采样线可顺着电芯极耳位置就近连接，减少采样线的长度与走线复杂度，降低采样线受振动松脱的概率。
