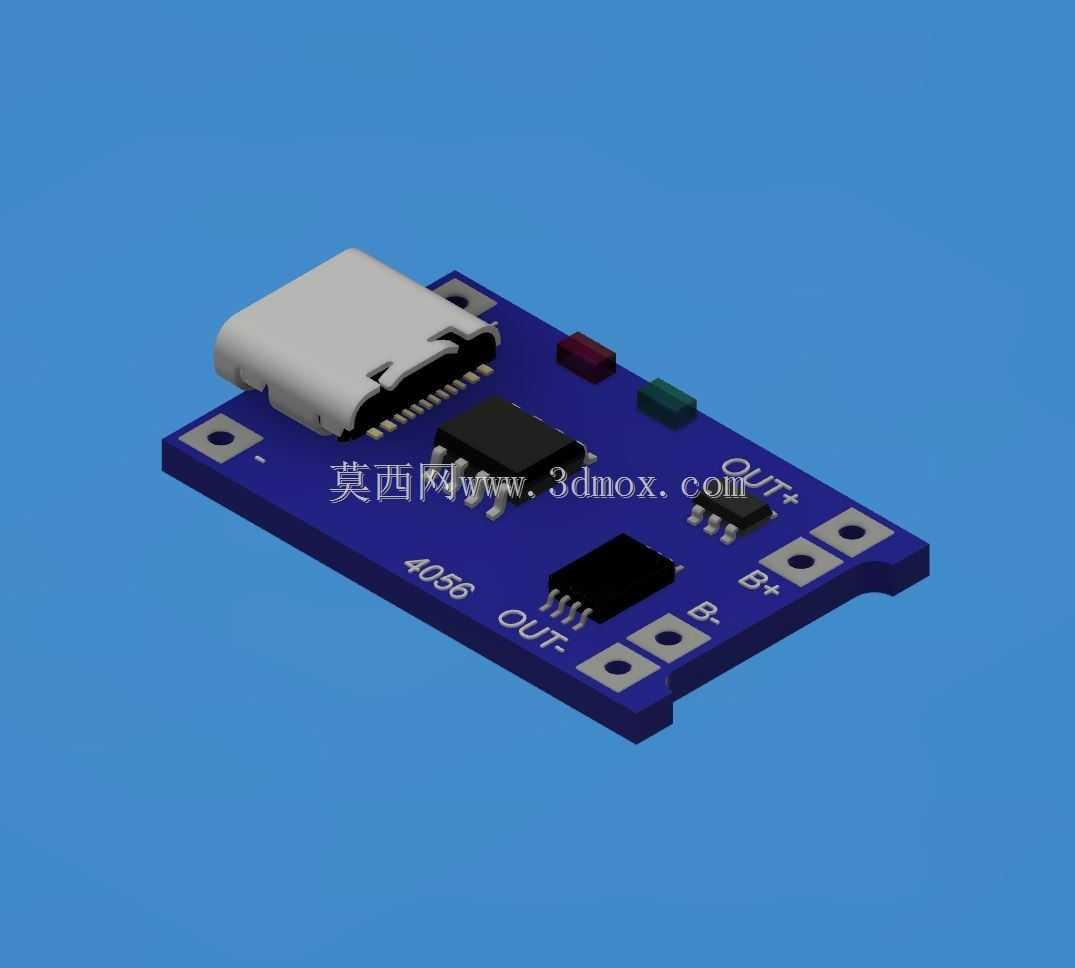

单节锂电池BMS带Type-C充电模块结构

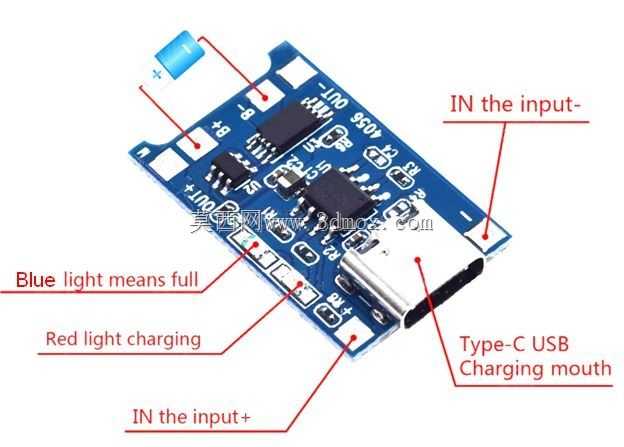

　　该模块面向小容量单节锂电池供电的便携电子设备、小型物联网终端、手持检测仪器等场景设计，核心解决单节锂电充放电过程中的过充、过放、过流、短路防护问题，同时集成Type-C输入接口，省去外接充电座的布线与结构适配工作。从实际使用维度看，模块可直接通过常规USB Type-C线接入5V电源，最高支持1A恒流恒压充电，充电状态通过板载LED直观指示，放电回路带欠压切断逻辑，当电芯电压跌落至2.4V阈值时自动断开输出，避免电芯过放损伤，同时输出侧过流阈值设为3A，触发后快速切断回路，适配多数小功率便携负载的供电需求。设计层面，核心充电芯片与保护芯片布局在PCB中部，功率走线做了加宽处理，降低大电流工况下的线路压降与发热；

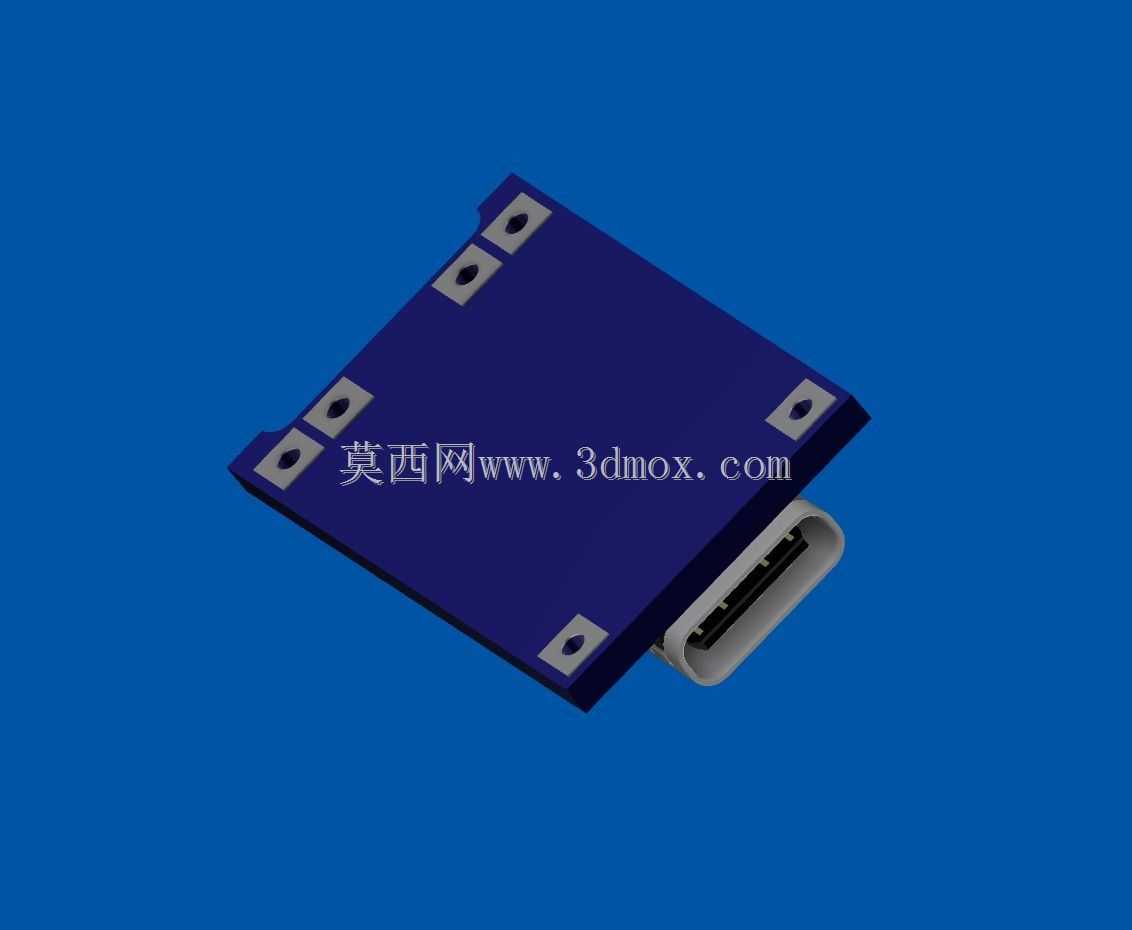

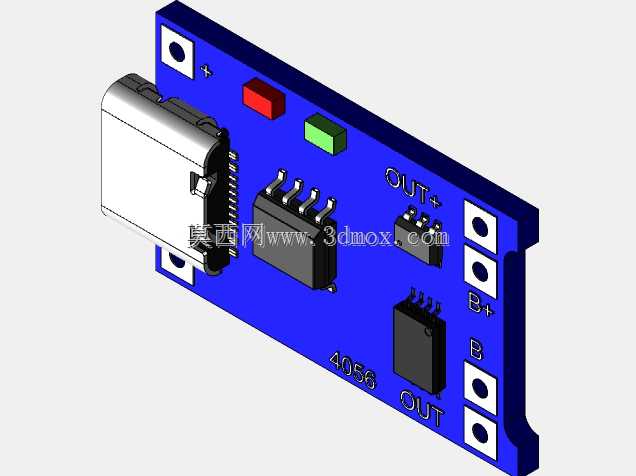

　　Type-C接口布置在板边，适配外壳开孔的安装需求，接口下方做了补强焊盘设计，提升反复插拔后的结构可靠性；板载的B+、B-焊盘对应电芯正负极连接，OUT+、OUT-焊盘对应负载输出，焊盘均做了加大开窗处理，方便手工焊接与大电流载流。外形尺寸上，PCB采用紧凑的长方形布局，板边预留两个对称的固定孔位，安装孔间距适配常见小型塑料外壳的固定柱间距，整体板厚采用常规1.6mm规格，元件最高高度为Type-C接口的塑壳高度，安装时仅需在外壳对应位置预留Type-C插口开孔与LED透光孔即可，无需额外做复杂的结构避让。建模过程中对每个元件的实际封装尺寸做了还原，包括芯片的引脚间距、阻容元件的焊盘尺寸、接口的插拔配合公差，确保导入装配后不会出现干涉问题，结构设计人员可直接将该模块嵌入便携设备的内部腔体，快速完成电源部分的结构适配，无需重新绘制充电保护电路的PCB占位与元件模型，大幅缩短小型锂电供电设备的开发周期。
