多层抽拉式横向办公存储纸柜设计

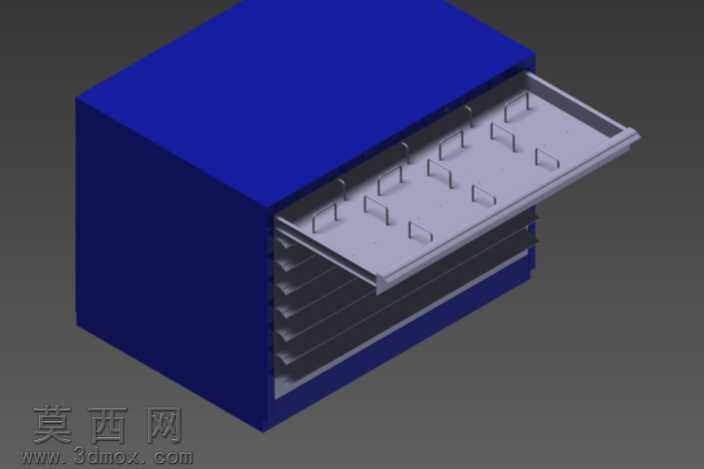

本作品为办公场景使用的横向多层抽拉纸柜三维模型，建模阶段采用CATIA软件完成全参数化构建，首先以规整的长方体作为柜体基础外框，通过拉伸凸台命令生成柜体的外部围合结构，外框采用统一的壁厚参数，保证柜体整体结构的规整性与结构强度。柜体内部通过等距阵列命令生成多层平行的抽拉导轨支撑结构，每层导轨的间距经过参数化计算，适配A4、A1、A2、A3、A0全系列标准图纸的存放尺寸，避免不同规格纸张存放时出现弯折、挤压的问题。抽拉抽屉部分采用薄壁抽壳特征构建，抽屉面板与柜体正面齐平，抽屉内部设置多组等距排布的分隔挡条，通过线性阵列命令快速生成所有挡条结构，挡条的高度与厚度经过合理设置，既能够对叠放的纸张起到分区限位的作用，又不会阻碍纸张的取放操作。材质与渲染阶段，为柜体外部赋予深蓝色哑光塑料材质，调整材质的粗糙度参数模拟办公家具常用的磨砂质感，避免高光反射造成的视觉干扰；抽屉部分赋予浅灰色哑光工程塑料材质，与深蓝色柜体形成清晰的视觉区分，方便用户快速识别抽拉操作的区域；场景内添加柔和的环境漫反射光源，调整光源角度避免在柜体棱角处产生过强的阴影，清晰展现柜体的分层结构与抽拉状态。结构设计上采用全抽拉式导轨结构，抽屉可完全拉出柜体，方便存取大尺寸的工程图纸，每层抽屉的承重结构经过受力模拟验证，可承载整叠标准规格纸张的重量而不产生形变；柜体整体采用无外露螺丝的一体化外观设计，边角处做微小的圆角过渡处理，避免尖锐棱角在办公场景中造成磕碰风险。设计思路围绕办公场景的图纸存储需求展开，摒弃传统竖向文件柜取放大尺寸图纸需要大幅抬升手臂的不便，采用横向抽拉的结构，用户可在坐姿状态下完成所有规格图纸的存取操作，多层结构可实现不同规格、不同类型图纸的分类存放，提升办公空间的文件收纳效率，整体造型简洁规整，适配多数现代办公空间的装修风格，可直接用于办公家具的方案展示与结构验证。
