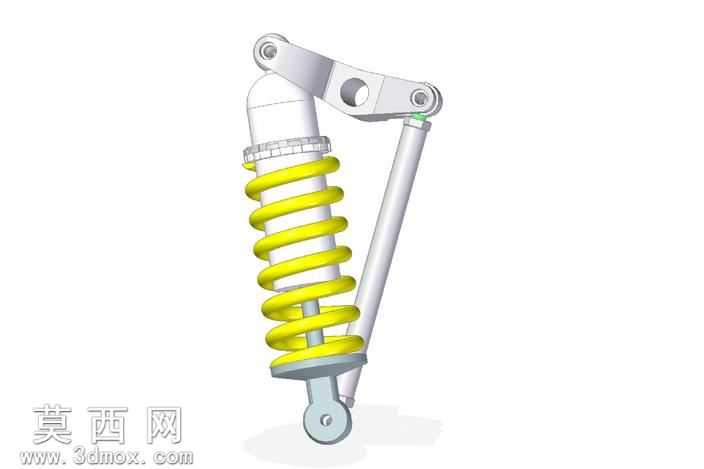

杜卡迪999S2R后减震带摇臂三维结构

本作品为摩托车后悬架系统的减震与摇臂组合结构三维建模成果，建模过程中首先对杜卡迪999S2R车型后悬架的实车装配关系进行拆解梳理，明确减震器与摇臂的连接点位、运动行程范围以及各部件的受力传导路径，确保三维模型的结构比例与实车装配逻辑完全匹配。建模阶段采用参数化特征建模方式，先构建减震器的核心筒体结构，依次完成阻尼活塞杆、上下连接吊耳、弹簧限位座的特征绘制，对减震弹簧部分采用螺旋扫描特征生成等节距螺旋实体，还原弹簧的圈数、线径以及两端并圈磨平的工艺结构，同时对弹簧表面的防滑涂层质感做了材质区分。摇臂部分采用多实体建模方式，先绘制摇臂的主受力臂轮廓，通过拉伸、切除、倒角特征完成摇臂的镂空减重结构设计，还原摇臂与减震器上连接点的铰接支座结构，对铰接位置的衬套安装孔、销轴配合面做了精确的尺寸约束，保证各部件装配时的同轴度要求。渲染阶段对不同部件赋予差异化材质：减震筒体采用哑光银白金属材质模拟铝合金阳极氧化效果，弹簧采用亮黄色烤漆材质还原实车的外观配色，摇臂部分采用磨砂银金属材质体现铸铝部件的质感，铰接销轴部分采用高光亮铬材质突出金属加工的光洁度，同时对各部件的边缘做了细微的圆角处理，避免模型边缘出现尖锐生硬的视觉效果。结构设计上完整还原了该后减震与摇臂组成的多连杆悬架运动逻辑，清晰呈现减震器压缩过程中与摇臂的相对运动关系，各连接部位的配合间隙、安装孔位都按照实车装配标准做了预留，既可以用于摩托车悬架结构的教学演示，也可作为摩托车改装设计、相关零部件开发的三维参考模型，模型整体结构完整无缺失特征，各部件的几何拓扑关系清晰，不存在破面、重叠面等建模缺陷，能够直接导入各类三维软件进行后续的运动仿真、结构受力分析等拓展工作。
