家用钢制柱式采暖散热器三维设计作品

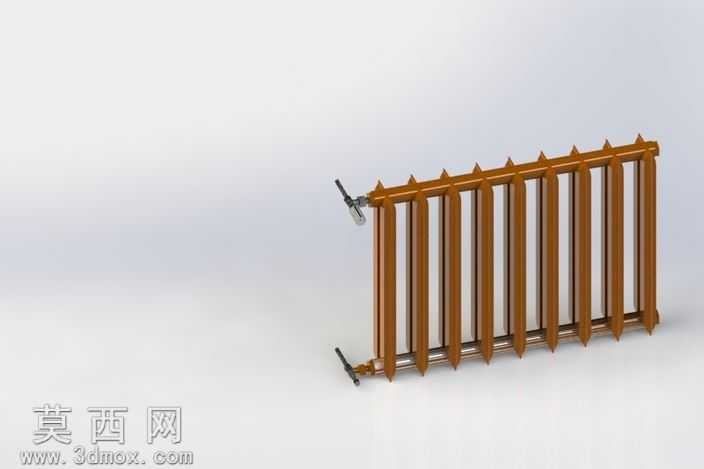

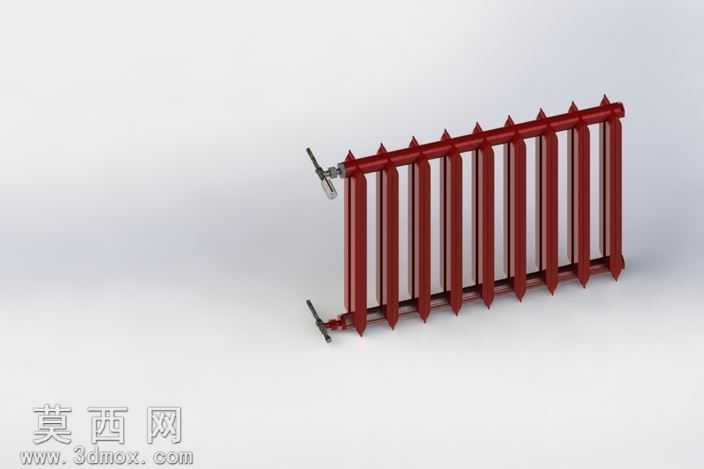

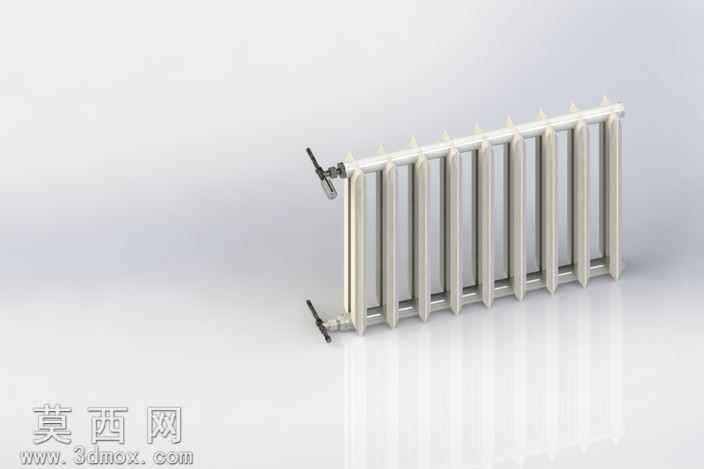

本作品为家用采暖场景使用的柱式钢制散热器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循家用水暖散热器的实际生产尺寸规范，整体比例协调，结构还原度高。建模阶段首先搭建单柱散热片的基础轮廓，通过拉伸、抽壳命令构建单柱的中空过水腔体，腔体壁厚按照民用钢制散热器的常规生产标准设定，保证结构强度与通水散热需求的平衡；随后通过线性阵列命令完成多柱体的排布，柱体间距经过合理测算，既保证相邻柱体之间的空气流通间隙，提升空气对流散热效率，又控制整体宽度适配常规家庭墙面的安装空间。模型完整还原了散热器的进出水接口结构，接口处的外螺纹细节通过螺旋扫描命令精准绘制，接口位置设置在散热器侧下方与侧上方，符合家用水暖系统的管路连接逻辑，接口旁的阀门控制结构也做了等比例还原，旋钮的防滑纹理、阀体与柱体的连接装配关系都清晰呈现，可直接用于装配模拟与管路干涉检查。材质与渲染阶段，为散热器主体赋予哑光白色喷塑钢材材质，调整材质的粗糙度与反射参数，还原家用散热器表面的细腻磨砂质感，避免过度反光造成的视觉失真；接口阀门部分赋予金属镀铬材质，通过调整高光参数凸显金属部件的光泽质感，与主体白色喷塑部分形成明确的材质区分。渲染场景采用浅灰色纯色背景，搭配柔和的漫反射光照，在散热器下方添加微弱的地面反射效果，清晰呈现产品的整体轮廓与结构细节，无多余装饰元素干扰产品本身的展示。设计过程中充分考虑家用散热器的实际使用需求，柱体外侧的散热翼边做了圆弧过渡处理，避免尖锐棱角造成居家使用的磕碰风险，整体造型简洁规整，既满足采暖散热的功能需求，也适配多数家庭的室内装修风格。模型的所有结构都做了实体化处理，无破面、重叠面等建模问题，各部件之间的装配关系清晰，可直接导出用于工程图生成、3D打印样件验证、家装采暖方案效果展示等场景，也可作为同类采暖产品设计的基础参考模型，帮助设计者快速调整柱体数量、整体尺寸来适配不同面积房间的采暖需求。
