21700规格圆柱锂离子电芯结构设计

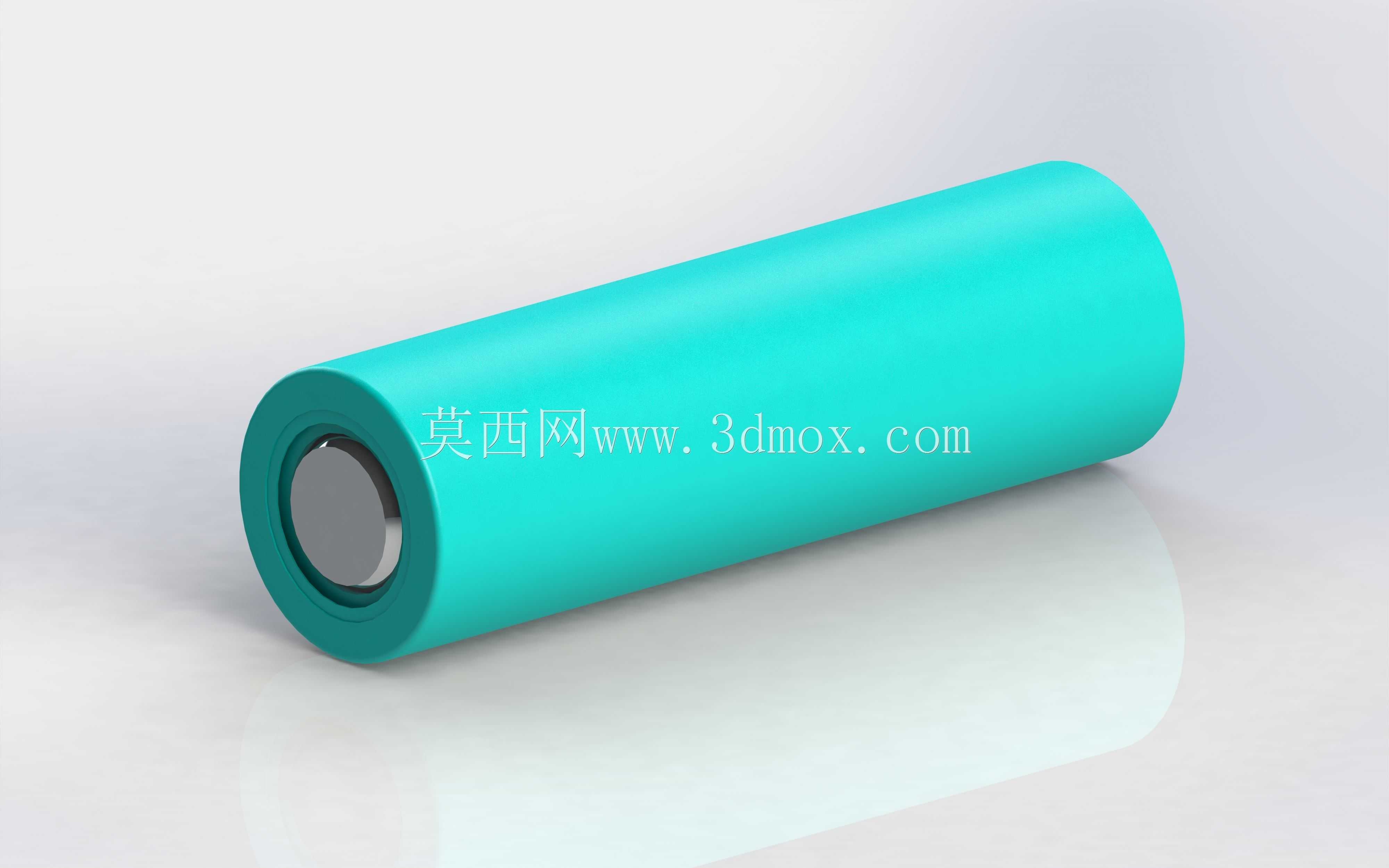

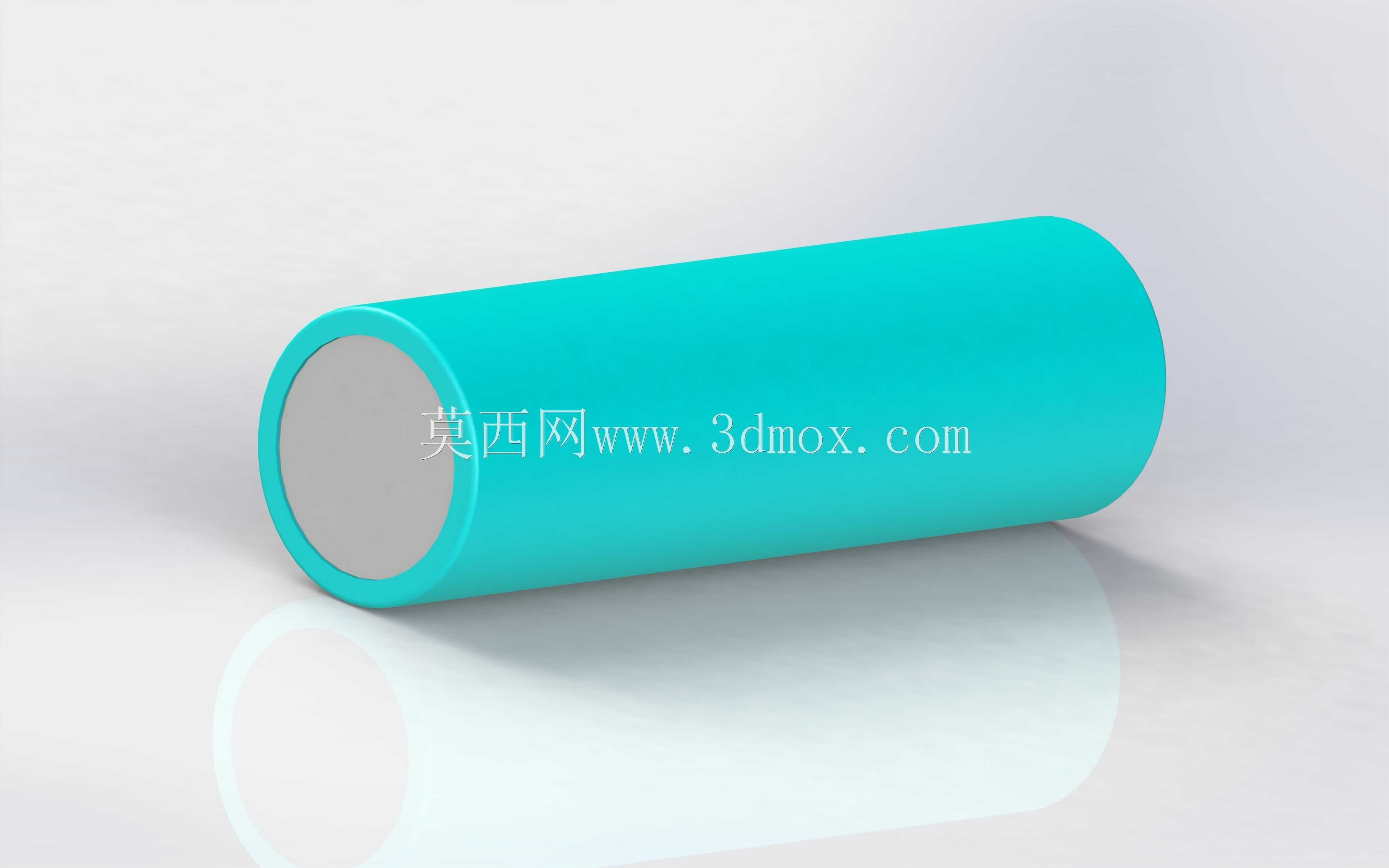

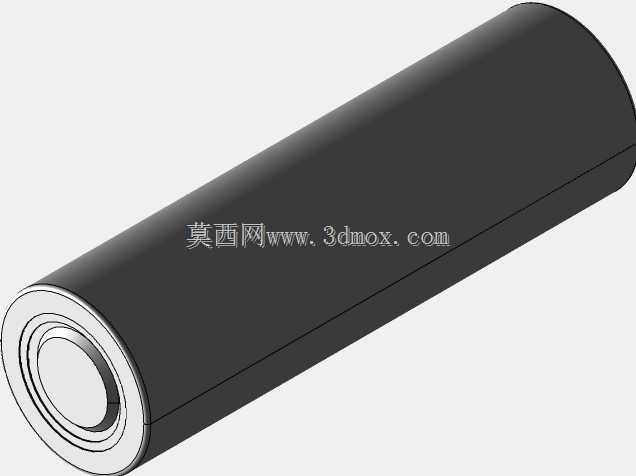

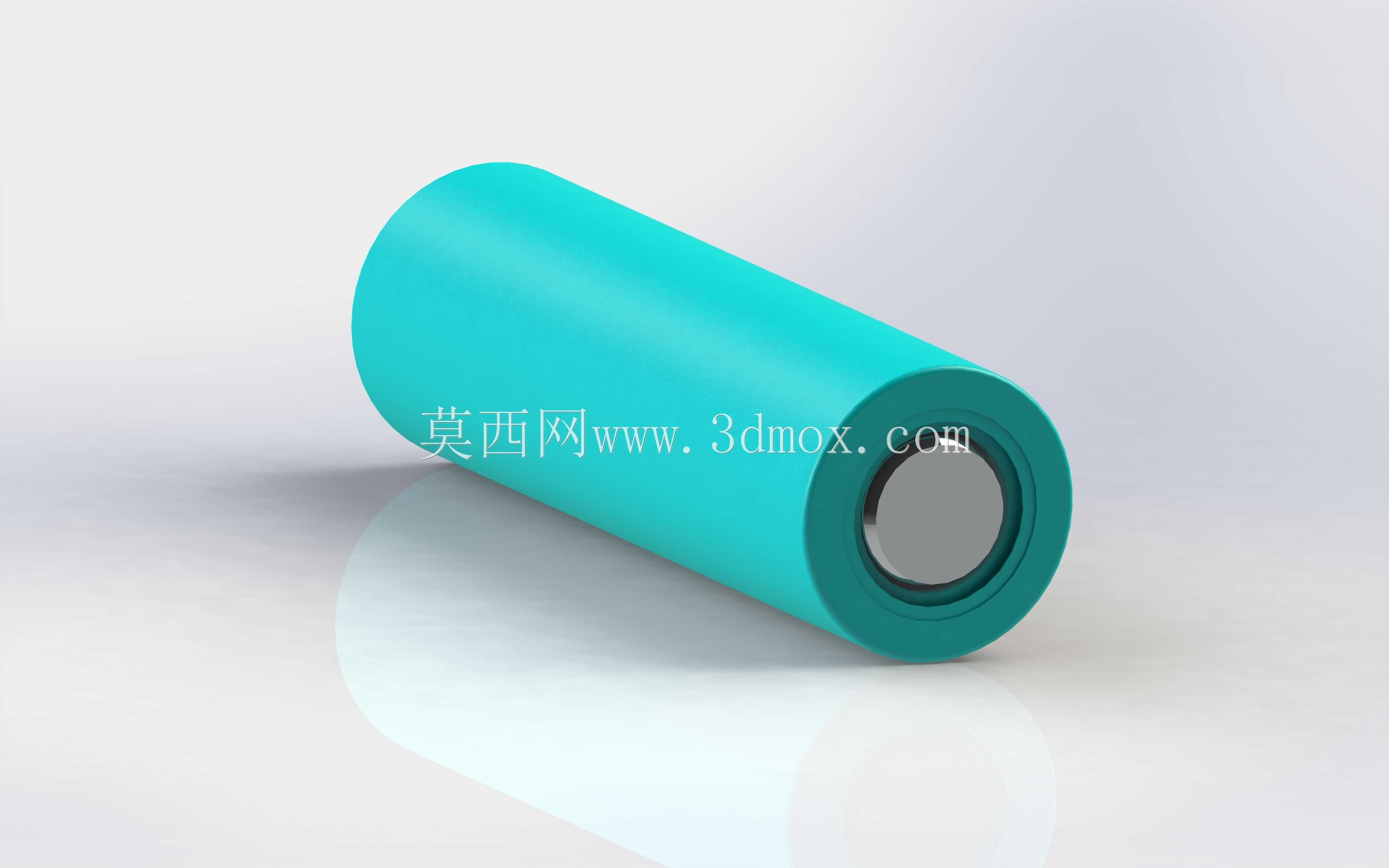

　　在便携式手持照明设备、小型抽气泵、低速电动代步工具、家用储能备用电源等产品的结构开发环节，圆柱电芯的选型与适配是供电模块设计的核心环节，21700规格圆柱锂离子电芯作为当前应用覆盖较广的储能单元，其标准化的尺寸参数为结构设计阶段的安装空间预留、固定结构设计提供了明确的参考依据。该类电芯采用圆柱形卷绕结构，外壳为钢制冲压壳体搭配绝缘封套，正极采用凸起式端面结构，负极采用平面式壳体端面，正负极的物理区分结构可有效避免装配阶段的极性反接问题，降低生产装配的出错概率。从尺寸边界来看，该电芯标称直径为21毫米，轴向总长度为70毫米，设计配套电池仓时，需在径向预留0.2-0.3毫米的装配间隙，避免电芯外壳与仓壁硬接触造成绝缘层磨损，

　　轴向则需根据接触弹片的压缩行程预留0.5-1毫米的余量，保证触点接触压力处于合理区间，既不会因压力过大造成电芯端面凹陷，也不会因压力不足出现接触不良、供电断续的问题。在功能特性层面，该类电芯具备稳定的充放电循环性能，可适配常规恒流恒压充电逻辑，持续放电能力可覆盖多数中小型便携设备的功率需求，外壳的圆柱结构具备较好的结构强度，在受到径向挤压时可分散受力，相比方形软包电芯具备更强的抗形变能力，适合应用在存在一定振动、冲击的使用场景中。设计配套固定结构时，可采用筋位抱紧、弹片卡接、支架嵌套等多种方式，圆柱曲面的接触形式可适配多种固定方案，无需针对异形结构做复杂的适配设计，能够有效缩短产品的开发周期。在多串多并的电池包设计场景中，

　　该电芯的标准化尺寸可实现支架的通用化设计，不同容量档位的同规格电芯可共用固定支架与连接镍片，减少产品开发阶段的零件开模成本，同时统一的尺寸参数也便于后期生产阶段的电芯分拣、配组作业，提升生产装配效率。针对不同使用场景的绝缘需求，电芯外层的绝缘封套可根据实际耐温、耐磨要求调整材质，常规PVC封套可满足普通消费类产品的使用需求，若应用在高温工况下，可更换为耐温更高的PET或玻纤绝缘套，提升电芯使用的安全冗余。
