十串锂电池保护板BMS结构设计

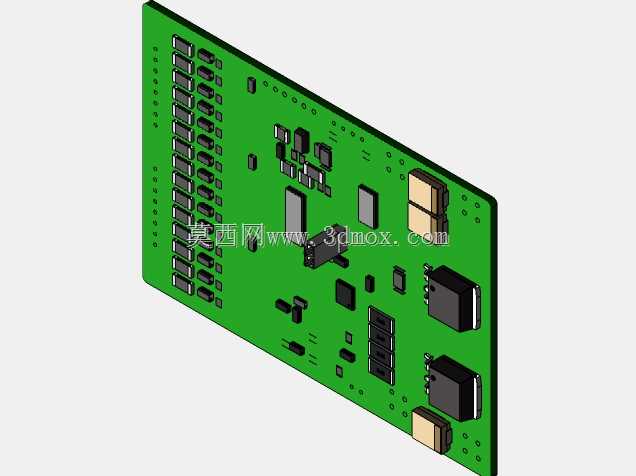

　　这款十串锂电池配套的保护板结构，主要面向轻型电动两轮车、便携储能电源、小型电动工具这类采用10串三元锂或磷酸铁锂供电的设备场景，核心作用是对锂电池组的充放电过程做全链路管控，避免电芯出现过充、过放、过流、短路甚至温度异常的工况，延长整组电池的循环使用寿命，同时从硬件层面杜绝电池组因异常工况引发的安全隐患。从结构设计逻辑来看，整块PCB采用FR-4环氧玻纤基材，板件做了沉金工艺处理，保证焊盘的导通可靠性与抗氧化能力，板上元器件布局严格遵循功率回路与信号回路分离的原则：大电流充放电回路的MOS管、采样电阻都布置在板边靠近外接接线端子的区域，缩短大电流走线路径，降低线路压降与发热；电压采样的阻容网络、

　　保护IC则布置在板件中部远离功率器件的区域，避免功率器件工作时的温升与电磁干扰影响采样精度。板件两侧预留了整排焊盘，分别对应10串电芯的每一串电压采样点，以及B-、P-、C-这类主回路接线位，焊盘做了加大开窗处理，既可以适配手工焊线的生产工艺，也能满足波峰焊的批量生产要求，焊盘旁预留了丝印标识，避免生产组装时出现接线错配的问题。板上的功率MOS管采用卧式贴装布局，管身背面紧贴PCB预留的散热铜皮区域，大电流工况下可以通过铜皮快速散出热量，不需要额外加装散热片就能满足持续5A电流的充放电需求，板上的贴片电容、电阻都采用0805及以上封装尺寸，既降低SMT贴片的工艺难度，也提升了整板的抗振动性能，适配电动车辆行驶过程中的颠簸工况。

　　安装边界方面，整板外形为规则矩形，四个角预留了直径3.2mm的安装孔，孔位做了金属化包边处理，可以通过M3铜柱直接固定在电池组的支架或者外壳内部，板件边缘到安装孔的距离留足了安全间隙，避免组装时板边与电池外壳、电芯壳体发生接触造成短路，板件整体厚度控制在1.6mm，元器件最高突出板面的高度不超过8mm，可以嵌入到厚度10mm以上的电池组内部空腔，不需要额外占用过多的设备内部空间。在接口设计上，除了主回路的大电流焊盘，板上还预留了温度传感器的焊接位，可以外接NTC热敏电阻紧贴电芯表面，实时监测电芯工作温度，当温度超出充放电允许阈值时自动切断回路，进一步提升电池组工作的安全性。
