CR2032纽扣式锂锰电池三维结构设计

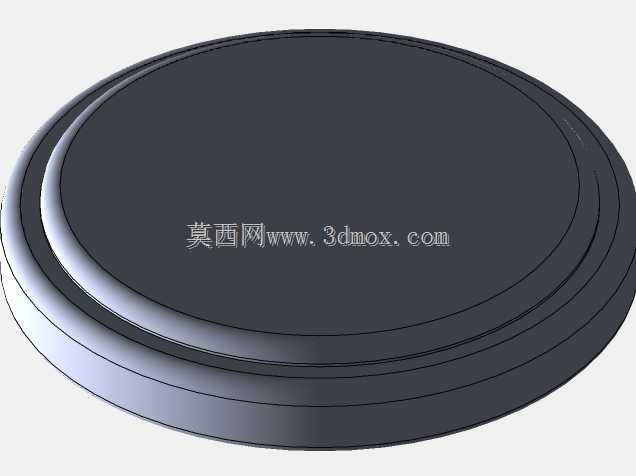

　　在消费电子、工业测控、车载电子的小型化供电场景中，CR2032这类扣式锂锰电池是应用覆盖面极广的薄型储能元件，从电脑主板CMOS供电、汽车遥控钥匙、蓝牙信标到各类低功耗传感节点，都能见到这类电池的身影。做这类零件的三维建模时，首先要锚定实际安装的边界约束：这类电池的公称直径为20mm，整体厚度3.2mm，外壳采用冲压成型的镀镍不锈钢壳体，上下壳通过卷边压合实现密封，建模时需要还原壳体的卷边圆角、正极面的标识刻印区域、负极面的平整接触面结构，不能只做简单的圆柱堆叠，否则在后续做整机装配干涉检查时，会因为忽略卷边的凸起尺寸导致装配间隙计算错误。

　　从功能特性来看，CR2032属于一次性锂二氧化锰电池，标称输出电压3V，自身放电率极低，适合长周期低功耗供电场景，建模时需要区分壳体的导电区域与绝缘密封结构：正极侧为壳体上盖的外露平面，负极侧为底壳的整个平面，中间的卷边位置有一圈绝缘密封层，在做接触弹片的结构匹配时，要对应预留弹片的接触行程，通常弹片对电池的压紧量控制在0.1-0.3mm之间，既要保证接触电阻稳定，又不能压伤电池壳体造成漏液隐患。

　　设计这类标准件模型的时候，要优先考虑装配兼容性，因为不同厂商生产的CR2032尺寸公差都控制在国标范围内，建模时要取尺寸的中间公差值，直径方向留0.1mm的装配间隙，厚度方向的公差要考虑电池仓弹片的压缩量，不能把模型尺寸做的偏上限，否则会出现电池装不进仓的问题。外形上要还原壳体的细微特征：上盖边缘的冲压圆角、侧面卷边的叠层结构、表面的哑光镀镍质感对应的曲面分模线，这些细节虽然不影响原理验证，但在做产品渲染、装配动画演示的时候，能大幅提升整体的真实感。

　　实际工程应用中，这类电池的安装方式主要有两种，一种是插件式电池座，一种是弹片直接接触式，模型的尺寸精度直接影响后续结构设计的可靠性——如果模型的厚度做薄了，会导致弹片接触压力不足，设备受振动时容易出现断电重启的问题；如果直径做的偏大，批量组装时会出现卡滞，影响生产效率。建模时还要注意，电池的正负极接触面要做平整的平面特征，不要带有多余的倒角或曲面，方便在装配环境中直接做配合约束，快速完成电池在电池仓内的定位，不需要额外的参考面辅助配合。
