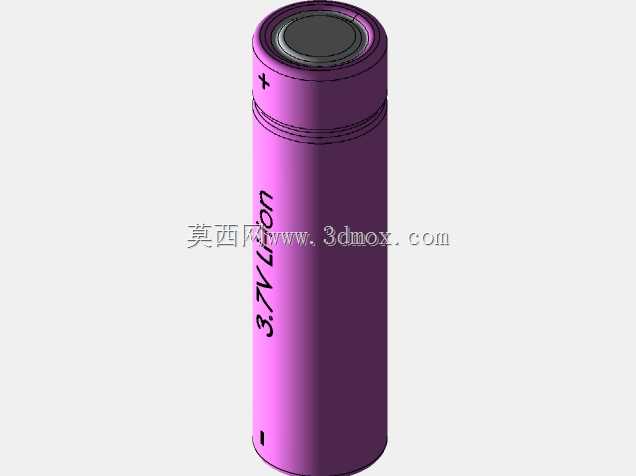

3.7V圆柱形锂离子电芯结构设计

　　在消费电子、小型电动工具、便携检测设备以及低速代步载具的供电方案选型中，3.7V圆柱类锂电芯是应用覆盖范围极广的基础储能部件，这类电芯的三维结构建模，需要同时兼顾电芯本身的物理边界、成组装配的公差预留、以及外部连接结构的适配性，不能仅做外观曲面的复刻。从实际工程落地的角度看，这类圆柱电芯的外形采用标准卷绕式圆柱壳体设计，正极凸起端与负极平底端的结构尺寸严格匹配通用电池仓的卡位要求，壳体侧壁的绝缘包覆层厚度需要在建模时单独预留，避免后续做电池仓结构干涉检查时出现尺寸偏差。设计这类电芯模型时，首先要明确其核心使用场景：既可以作为单节独立供电单元嵌入小型手持设备的电池仓，也可以多节串并联组成电池包，用于轮毂电机驱动的小型代步设备、

　　便携储能电源等产品，因此建模过程中需要严格控制壳体的外径、总长度公差，正负极触点的凸起高度、接触面积也要符合通用导电连接片的焊接或弹片接触要求，不能出现触点尺寸偏差导致的装配后接触不良问题。很多初入结构设计领域的工程师做这类电芯模型时，容易忽略壳体上的防爆刻痕、绝缘密封圈的结构细节，这些结构虽然不影响整体外观尺寸，但在后续做电池包热仿真、结构安全校验时是必不可少的参考特征，比如正极端盖与壳体衔接处的密封胶圈厚度，会直接影响电芯外壳的密封防护等级判定，壳体侧壁的负极标识、正极极性标注的凸印结构，也要按照实际生产的冲压深度做还原，避免后续做产品外观渲染、装配工艺模拟时出现细节缺失。从安装边界的角度考量，单节电芯装入设备电池仓时，

　　径向需要预留0.1-0.2mm的间隙方便装配，轴向要预留弹片压缩的行程空间，因此模型的外形尺寸需要严格对标量产通用18650规格电芯的尺寸公差，不能随意缩放比例。此外，建模时需要将电芯的正极集流体、负极底盖、金属壳体、绝缘衬垫等不同材质的部件做分层结构处理，方便后续赋予材质参数做结构强度分析、重量核算，比如金属壳体采用镀镍钢材质，端盖的防爆阀采用铝合金冲压结构，绝缘衬垫采用耐温PET材质，这些材质对应的结构厚度都要在模型中准确体现，不能将整个电芯做成单一实体，否则后续做整机BOM统计、装配干涉检查时会失去参考价值。在多节电芯成组的应用场景中，这类标准化的圆柱电芯模型可以直接导入电池包装配体，配合镍片连接结构、固定支架、保护板等部件完成整体装配，不需要重复调整电芯的基础尺寸，能大幅缩短储能模块的设计周期，避免因基础零件尺寸偏差导致的后续整套装配体返工。
