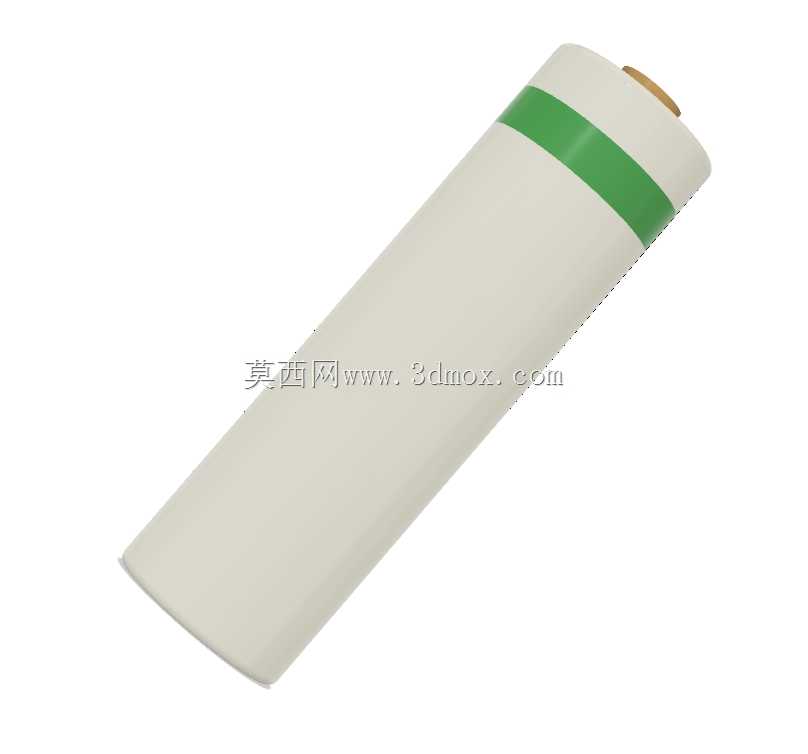

AA型14500规格圆柱锂电池三维结构设计

　　在消费电子、小型电动工具、便携检测仪器、低功耗物联网传感节点这类需要紧凑供电方案的场景里，14500规格AA型圆柱锂电池是应用频次极高的储能元件，这类电池的三维结构建模，往往是小型便携设备结构设计阶段的前置必要工作。做这类电池的结构设计时，首先要卡准安装边界：直径14mm、总长度50mm的尺寸公差需要控制在±0.1mm以内，毕竟多数设备的电池仓是按照标准AA电池尺寸开模，一旦正极凸起高度、壳体外径偏差超出范围，就会出现装卡过紧、接触不良甚至无法装入的问题。建模过程中，正极的金属凸起盖帽要做圆角过渡处理，既模拟实际冲压成型的金属件结构特征，也能避免装配时刮伤电池仓的接触弹片；壳体中段的绝缘环是结构设计里不能忽略的细节，

　　这个环形结构不仅要区分正负极的绝缘边界，还要在建模时预留0.2mm的径向厚度，匹配实际生产中PVC热缩膜或者绝缘胶圈的装配空间。从功能特性来看，这类圆柱锂电池的钢壳壁厚通常设定在0.3mm左右，建模时要把壳体的卷绕容纳空间预留充足，内部的卷芯结构不需要做过细的分层，但要保证壳体内部的有效容积符合电芯卷绕的工艺要求，避免结构设计和实际电芯生产工艺脱节。很多新手建模时容易忽略负极的平底结构特征，实际应用中电池负极是平面接触结构，需要保证端面的平面度公差，否则会出现负极接触虚接、供电断续的问题，在做整机装配干涉检查时，要重点核对电池正负极和仓内弹片的接触行程，通常预留0.3-0.5mm的弹片压缩量，既保证接触压力足够，

　　也不会因为压缩量过大导致弹片塑性变形。另外在做设备整体布局时，这类圆柱电池的排布要注意相邻电池之间的绝缘间隙，单颗电池的外表面如果是钢壳带电结构，并排安装时要预留至少0.5mm的间隙，或者设计绝缘筋位隔开，避免使用过程中因为外壳磨损出现短路风险。建模时的外观细节还原也要贴合实际量产产品的特征，比如壳体表面的哑光质感、正极盖帽的亮面金属特征、绝缘环的色彩区分，这些细节不仅是为了视觉还原，更能在做产品渲染、装配演示时让方案更具真实感，方便结构评审阶段快速识别部件属性。
