电动汽车用60A大容量方形磷酸铁锂电池结构

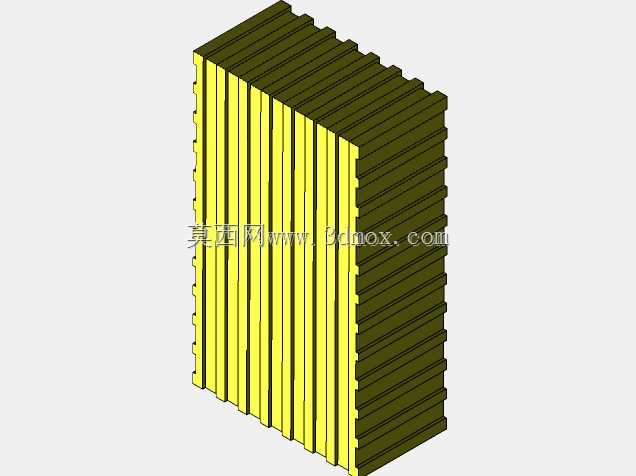

　　在新能源汽车动力系统的选型匹配工作中，方形大容量磷酸铁锂电芯的三维结构数据，是开展电池包排布、热管理设计、安装固定结构开发的核心基础依据。这款60安时规格的磷酸铁锂电芯，主要面向纯电动乘用车、低速电动四轮车以及轻型商用电动车的动力储能场景，也可适配小型分布式储能电站的模组搭建需求，作为电能存储与输出的核心单元，承担着整车动力供给、制动能量回收存储的核心功能。从结构设计思路来看，该电芯采用方形铝壳封装的叠片结构设计，外壳做了硬质绝缘包覆处理，顶部预留两个凸出的极柱结构，分别对应正负极输出端，极柱周边做了密封绝缘的台阶结构，既可以避免极柱与外部金属构件意外接触造成短路，也能在模组组装时为极柱连接排的安装预留足够的操作空间，

　　同时极柱的凸起高度经过严格校核，确保连接排安装后不会超出电芯顶部的安全边界，避免相邻电芯之间出现高压爬电风险。电芯本体的侧面设计有密集的竖向散热棱条结构，在模组组装时，相邻电芯之间预留的间隙配合这些棱条，可以形成规整的散热风道，无论是采用自然风冷还是强制风冷的热管理方案，都能保证电芯工作过程中产生的热量及时导出，避免局部过热引发的性能衰减或者安全隐患。从安装边界来看，该电芯的整体外形为规整长方体，底部为平整安装面，可以直接贴合电池包内部的安装托盘，配合侧面的固定压条即可完成电芯的限位固定，不需要额外设计复杂的异形固定结构，能够有效降低电池包整体的结构复杂度与组装成本。在实际的三维建模过程中，

　　这款电芯的结构还原重点集中在极柱的安装尺寸、外壳棱条的排布间距、整体外形的公差预留三个方面，极柱的中心距、螺纹规格直接决定了高压连接排的开孔位置与连接方式，外壳棱条的尺寸精度会影响相邻电芯拼装时的间隙一致性，而整体外形的公差预留则需要考虑电芯长期使用后的膨胀量，避免电芯循环过程中膨胀挤压造成外壳变形或者内部结构损坏。对于结构设计从业者而言，拿到这类电芯的精准三维模型，可以直接导入电池包的整体装配环境中，快速完成模组排布、固定结构设计、高压线束走向规划等工作，不需要再花费大量时间逆向测绘电芯的外形尺寸，能够大幅缩短动力电池包的开发周期，同时也能在设计阶段提前排查安装干涉、安全距离不足等潜在问题，减少后续样件试制阶段的设计变更次数。
