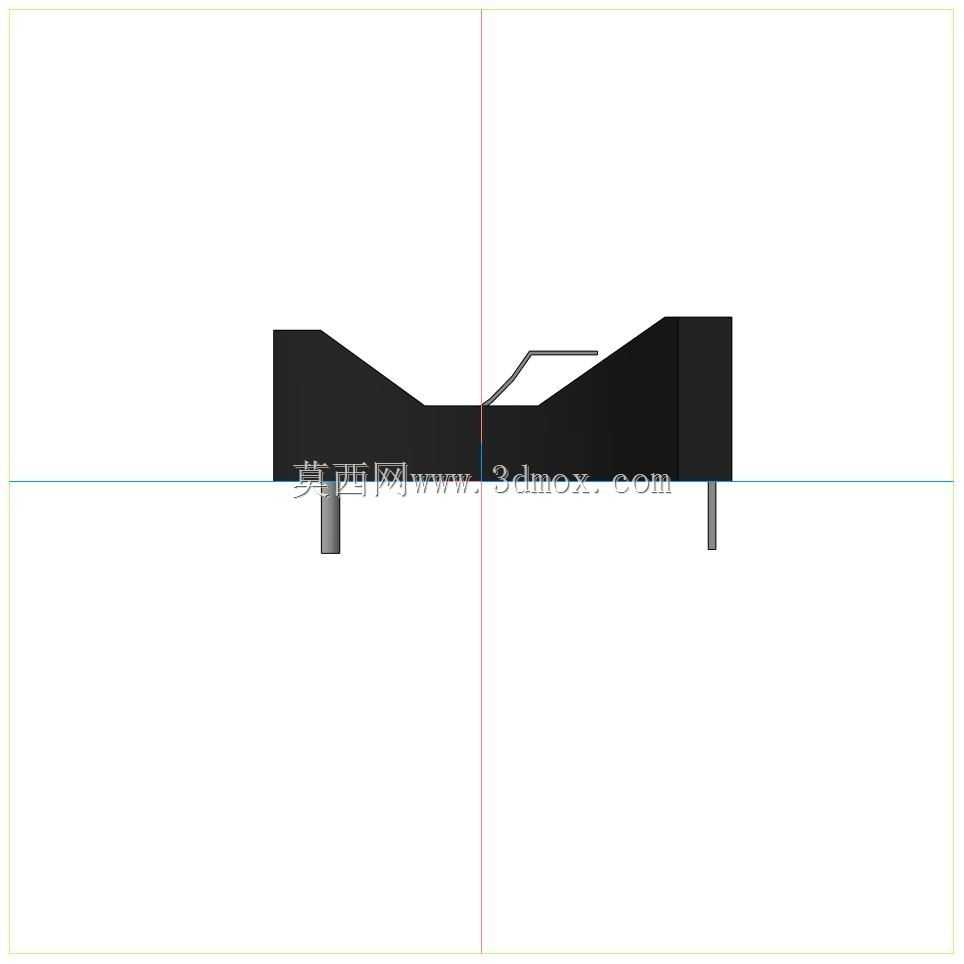

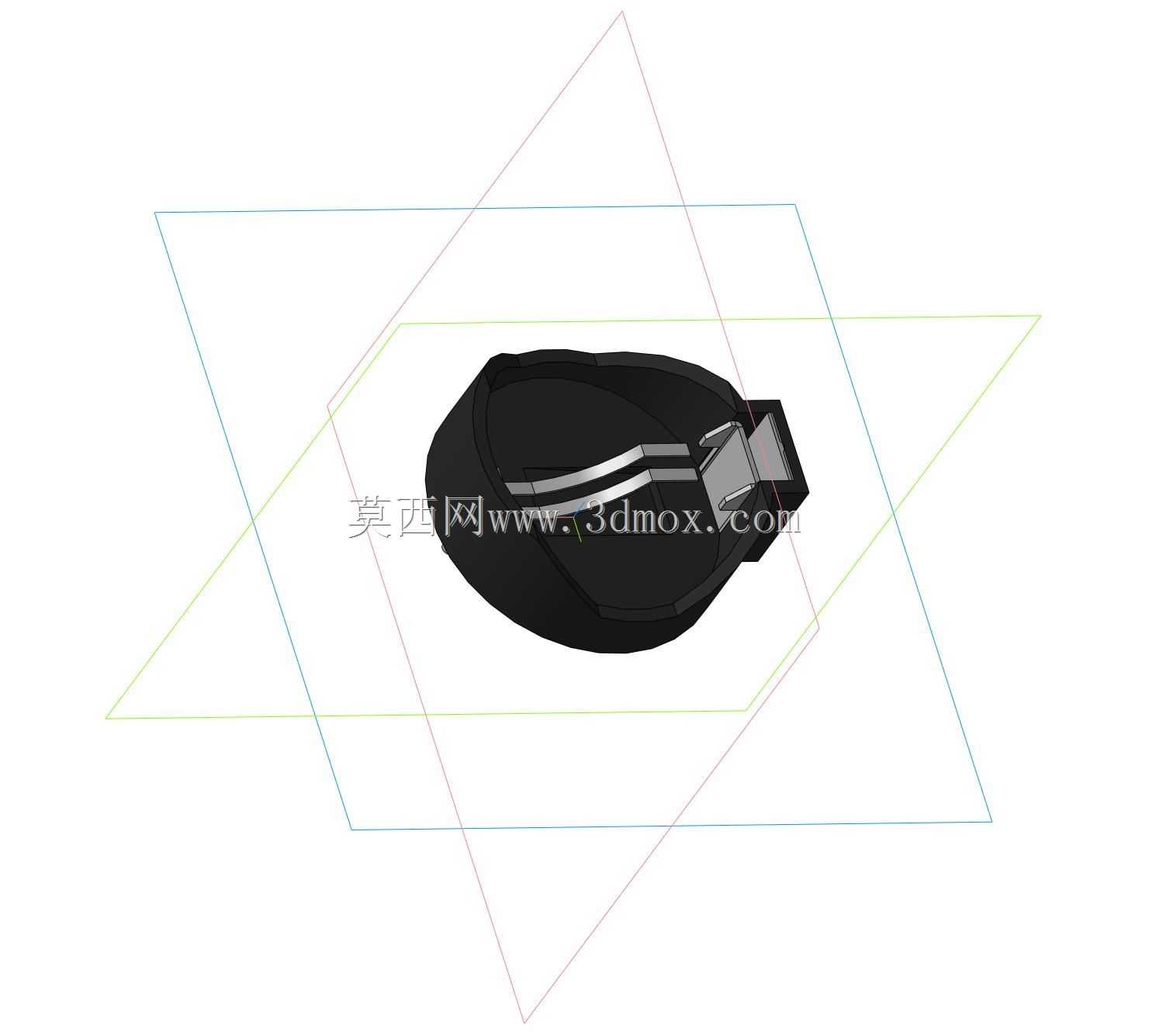

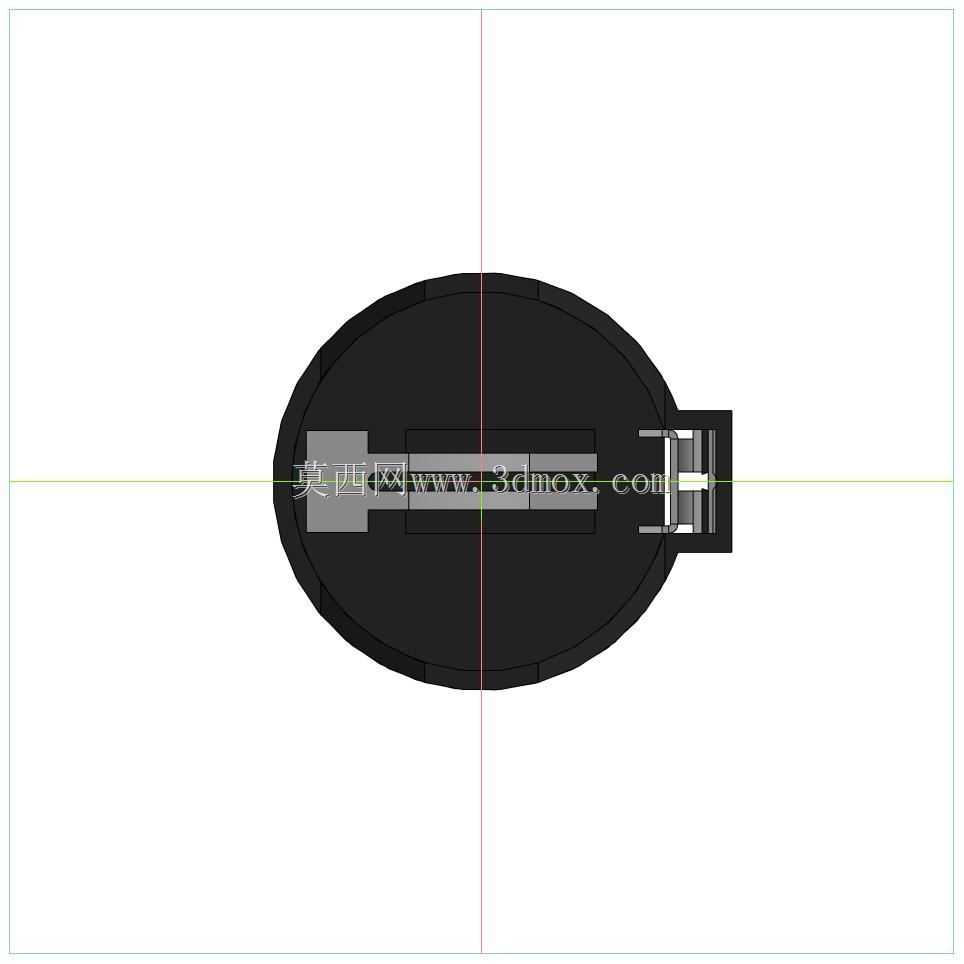

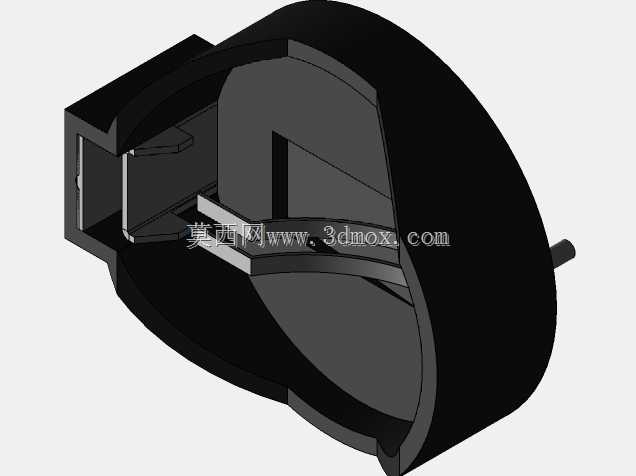

CR2032纽扣电池专用安装固定支架结构

　　这款CR2032纽扣电池安装支架，主要面向小型低功耗电子设备的内置供电仓设计需求，常见应用场景涵盖轮毂电机配套传感模块、便携检测仪表、小型物联网终端、主板CMOS供电单元等需要搭载单颗CR2032纽扣电池的设备场景，核心作用是为纽扣电池提供稳定的限位固定与电极接触载体，避免设备在移动、振动工况下出现电池移位、接触不良甚至脱落断电的问题。从结构设计思路来看，整体采用半包围卡扣式结构，主体腔体完全匹配CR2032纽扣电池的外形轮廓，圆形内腔的直径与深度严格对应纽扣电池的标准尺寸，电池装入后侧壁的弹性卡扣会自动卡入电池侧沿，既可以保证电池不会从仓体内松脱，又能在更换电池时通过预留的抠取缺口轻松将电池撬出，兼顾固定可靠性与拆装便捷性。

　　支架侧边延伸出的定位凸台与安装卡槽，是为了适配设备壳体内部的安装边界设计，安装时可以直接卡入壳体预设的卡位槽内，不需要额外打胶或者增加紧固件，就能实现支架本身在设备内部的固定，减少装配工序的零件数量。电极接触区域采用内嵌式导电片安装槽设计，预留的导电片卡位可以精准固定正负极接触弹片，弹片的压缩行程经过校核，电池装入后接触压力保持在合理区间，既不会因为压力过大导致电池装入困难，也不会因为压力过小导致接触电阻过大或者振动断电。从安装边界来看，支架整体外轮廓做了圆角过渡处理，避免与周边其他电子元器件产生干涉，出线端的引脚槽位可以直接引导导电引脚延伸至主板焊盘位置，适配常规波峰焊或者手工焊接的装配工艺。在实际选型使用时，

　　需要注意支架的安装深度要匹配设备壳体的内部空间，预留出0.2mm左右的装配公差，避免壳体合盖时挤压到电池或者支架本身；针对振动强度较高的使用场景，比如车载配套设备、户外移动检测设备，可以在支架与壳体卡位的接触位置增加少量阻尼胶，进一步提升抗振动性能。这款支架的结构没有多余的冗余设计，所有结构特征都服务于电池固定、装配便捷、接触可靠这几个核心需求，壁厚设计兼顾了结构强度与注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕问题，适合批量注塑生产，能够直接适配常规的电子设备装配流程。
