FPV无人机耳机三仓18650电池收纳固定结构

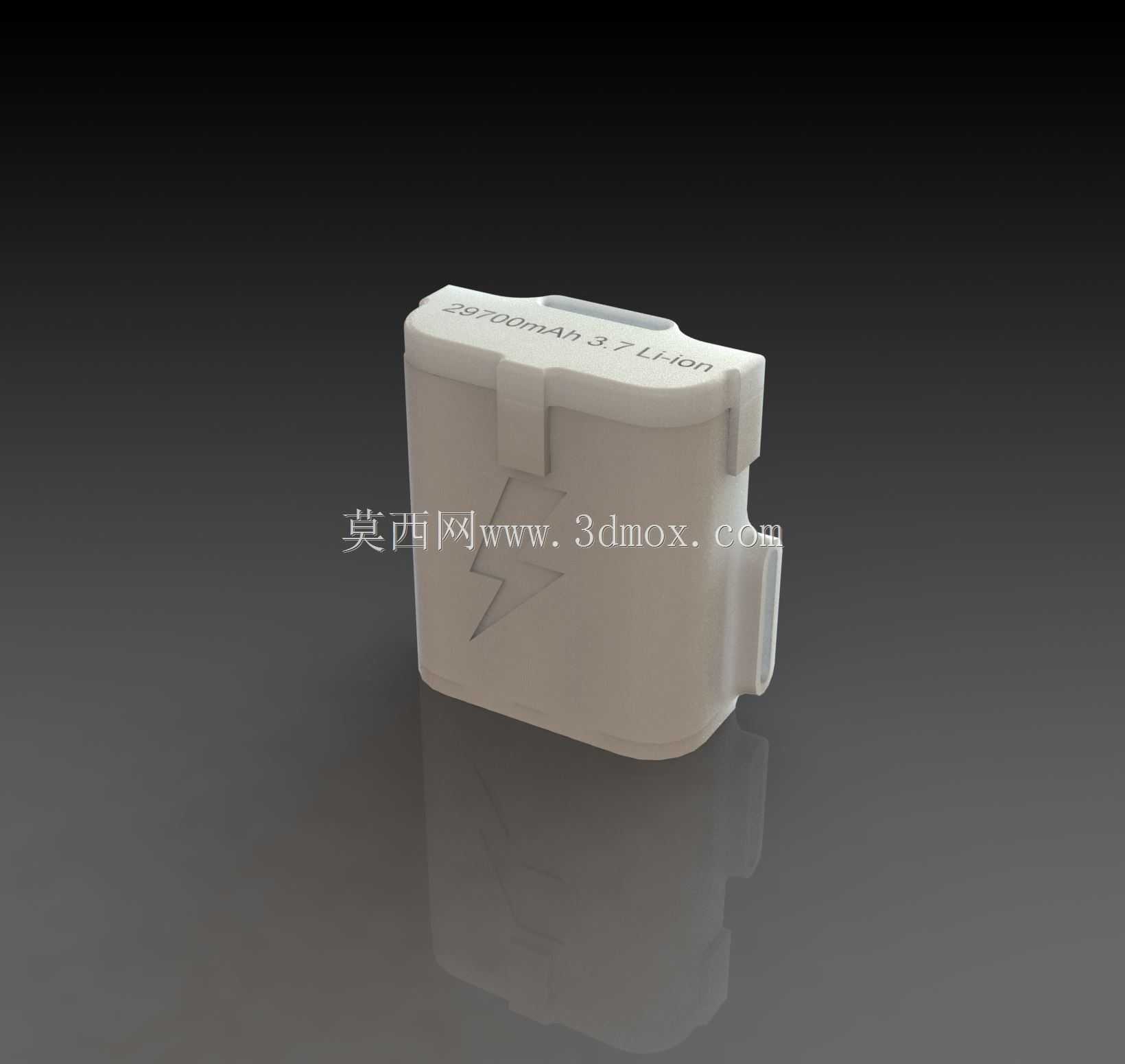

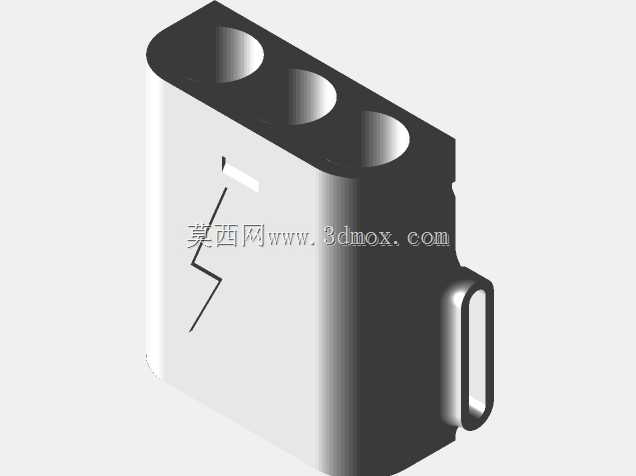

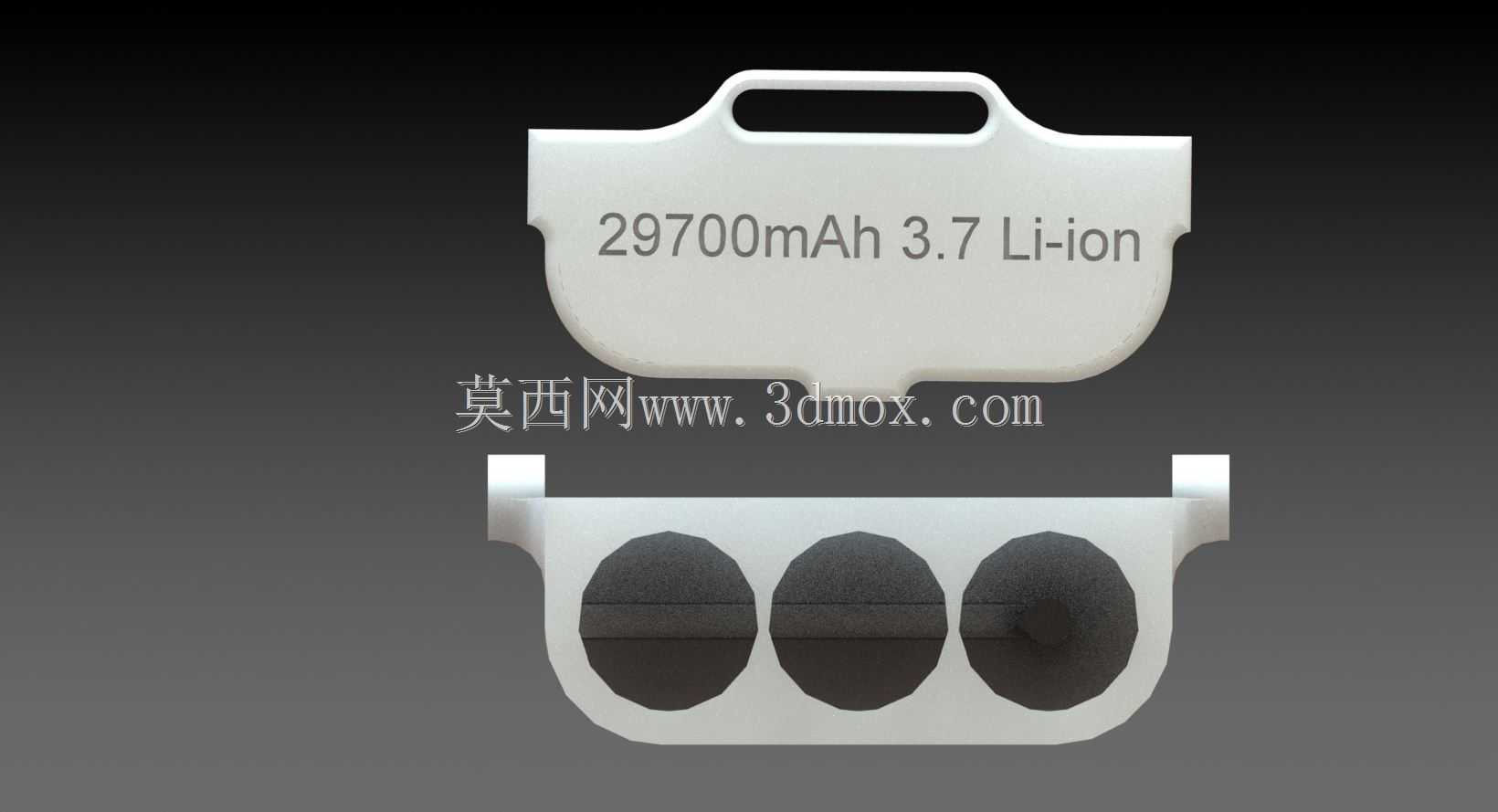

　　这款电池仓结构专为FPV穿越机配套头戴耳机设计，核心解决飞行过程中耳机供电电池的固定、走线与防护问题，适配户外FPV飞行、沉浸式无人机操控场景下的供电需求，避免飞行过程中电池晃动脱落、线材拉扯导致的供电中断问题。结构整体采用一体化注塑成型思路设计，内部设置三个独立的圆柱形腔室，单腔内径严格匹配18650圆柱锂电池的外径公差，腔室深度覆盖电池主体长度，装入后电池端面与仓体端面基本齐平，不会出现电池凸出剐蹭头戴绑带的问题。仓体底部预留了适配12号供电线的穿线孔位，孔位边缘做了圆角过渡处理，避免穿线时尖锐棱边割破线材绝缘层，实际装配时可在穿线位置添加焊料将线材与电池触点焊接固定，再通过热熔胶填充孔位周边间隙，将线材与塑料仓体熔接为一体，

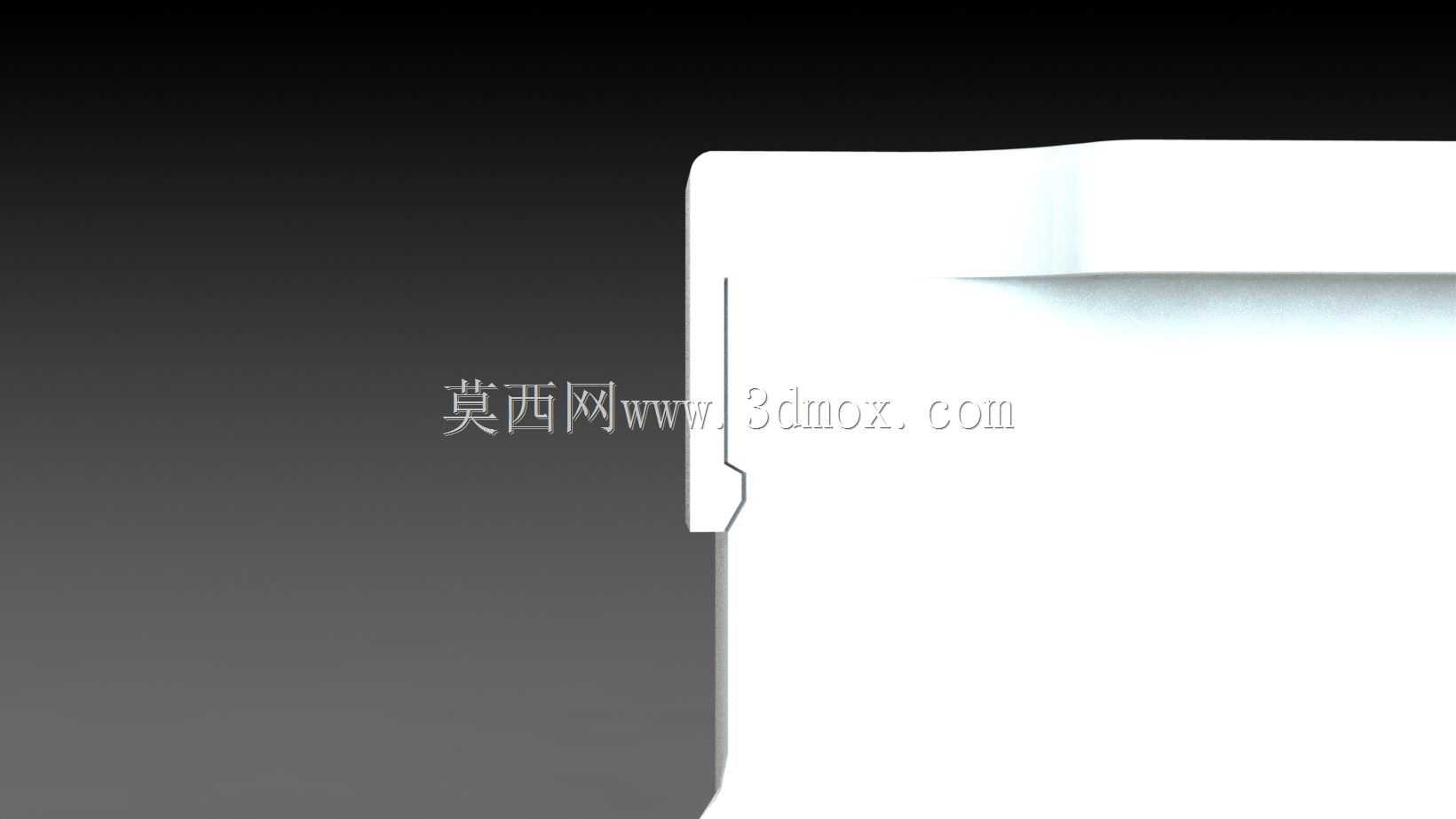

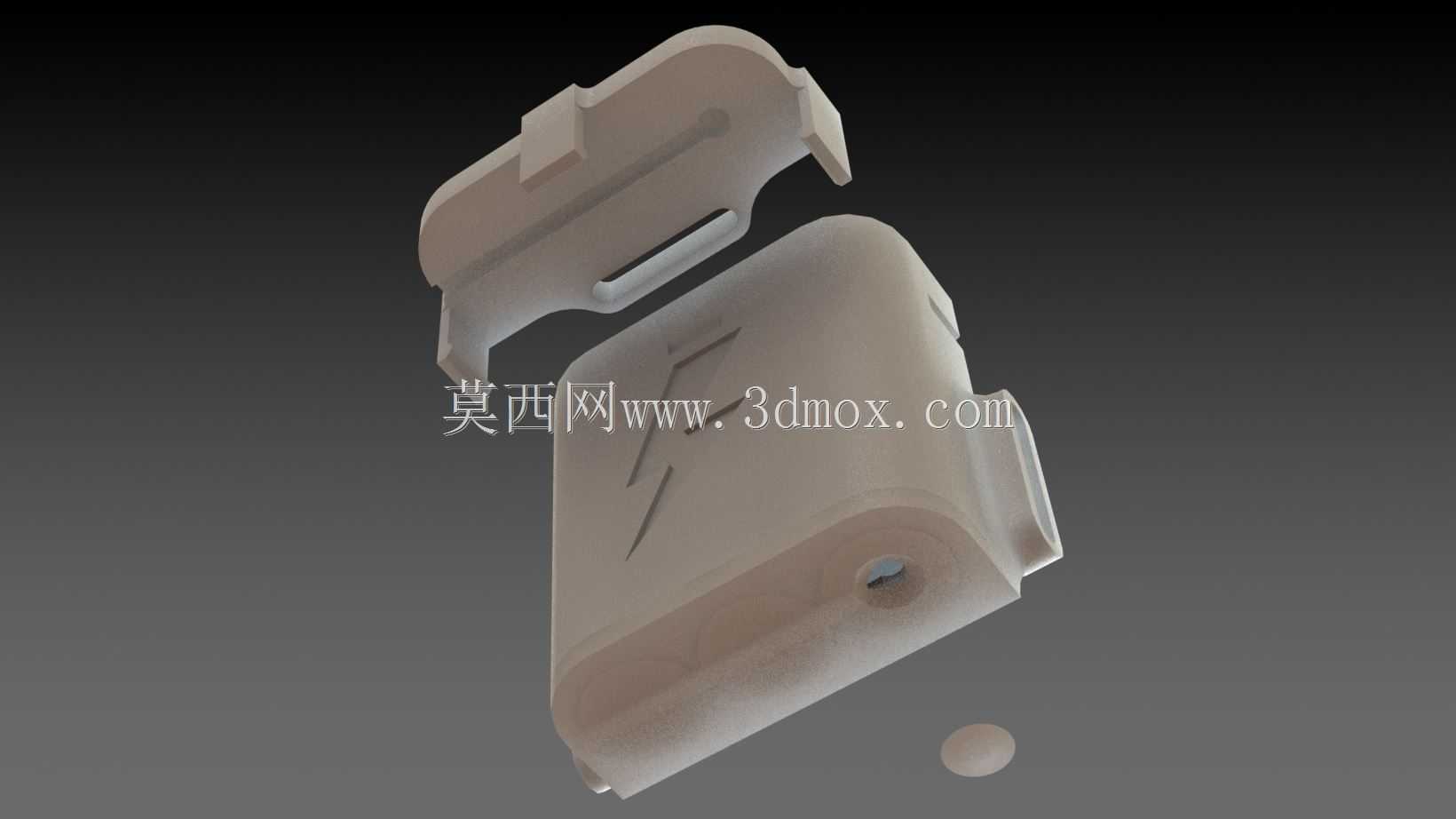

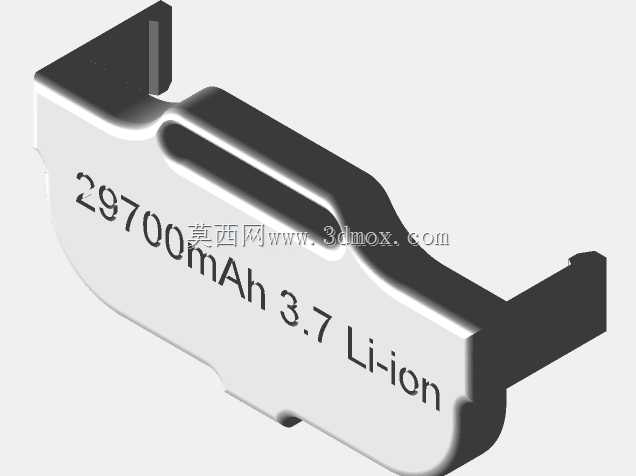

　　既可以强化线材的抗拉扯能力，也能避免飞行震动导致焊点松脱。仓体顶部设置了三处弹性卡扣接头，卡扣的扣合行程与壁厚经过反复校核，扣合后可以将电池牢牢压在腔室内部，不会因为飞行中的剧烈震动出现松脱；考虑到3D打印制作时的层间结合强度问题，设计时特意在卡扣对应的仓体底部位置预留了环形加强带结构，增加该位置的打印壁厚，避免卡扣受力变形时，两个受力较大的卡扣接头从层间位置断裂失效。仓体侧面设置了与头戴耳机绑带匹配的挂装卡槽，卡槽宽度适配常用的FPV头戴耳机织带尺寸，安装时可以直接将电池仓卡在织带对应位置，不需要额外添加绑带或者魔术贴固定，拆装调整位置都十分便捷。仓体外表面做了浅浮雕式的闪电标识，既可以快速区分电池正负极朝向，也能提升外观辨识度，

　　整体外形没有尖锐外凸的棱角，佩戴时不会硌压头部，长时间飞行佩戴也不会有明显的异物感。结构设计时充分考虑了FDM3D打印的工艺特性，所有面的拔模角度控制在1.5度以上，没有悬空角度超过45度的结构，打印时不需要额外添加支撑，直接打印即可获得合格的成品，打印完成后只需要简单去除毛边就可以投入使用，非常适合飞友自行打印制作替换。
