圆柱型锂离子电芯单体结构三维设计

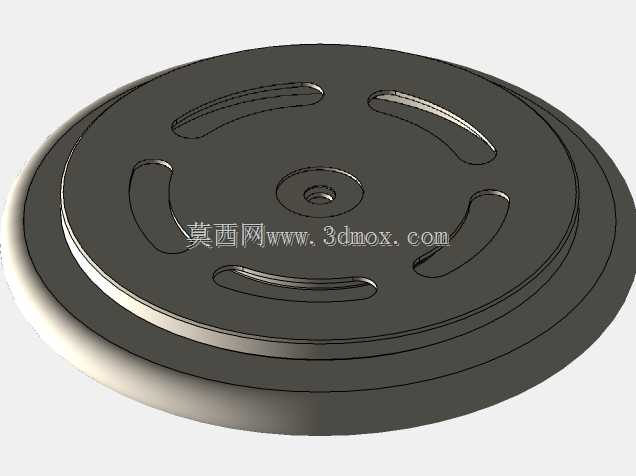

　　这款圆柱电芯的结构设计，首先要兼顾消费电子、小型动力设备、储能模组的多场景适配需求，日常常见的强光手电、便携储能电源、电动两轮车的动力模组、小型工业检测设备的备用供电单元，都会用到这类规格的圆柱电芯，设计时首先要匹配通用的电芯装配公差，保证单体可以顺利装入标准电芯支架，适配常规的串并联焊接工艺。从功能特性来看，这款电芯的结构完整还原了卷绕式圆柱锂电的内部层级与外部封装，外部的金属壳体承担机械防护与负极导通的作用，顶部的正极盖帽集成了过流保护、泄压防爆的结构，当电芯内部因为异常工况产生过量气体时，泄压结构可以定向释放压力，避免壳体爆裂引发安全风险，壳体表面的极性标识、参数喷码区域也做了还原，符合量产电芯的外观标识规范。设计过程中，

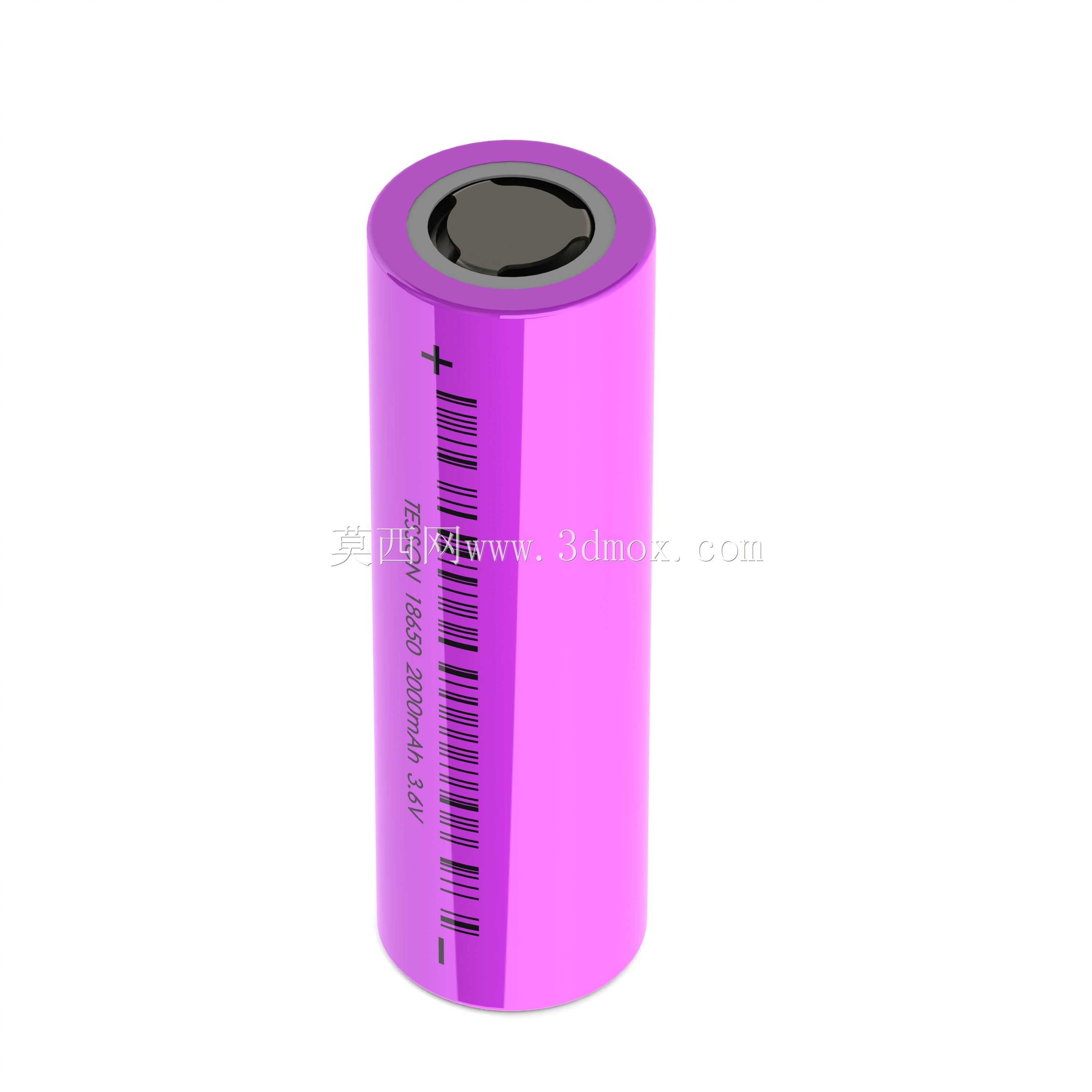

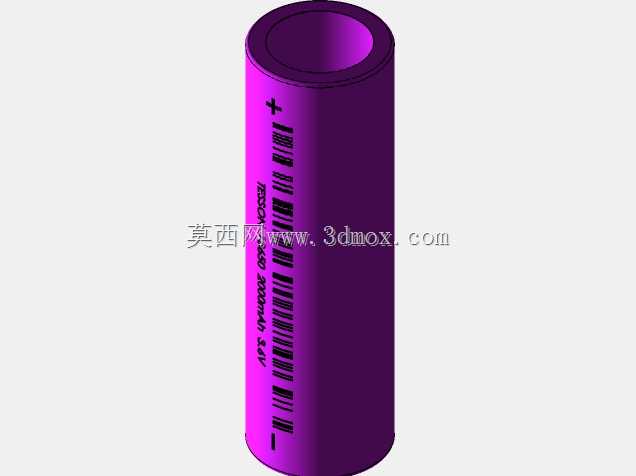

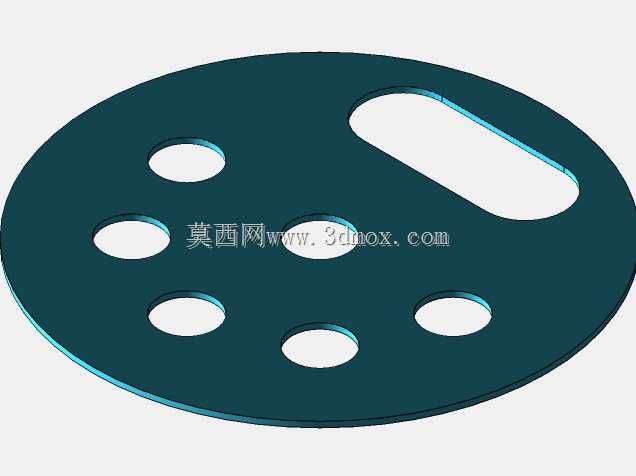

　　首先确定了标准18650规格的外形边界，整体外径控制在18mm，总高度65mm，这个尺寸是行业通用的安装尺寸，不需要额外修改支架、仓体的适配结构就可以直接替换同规格的量产电芯，壳体的壁厚按照量产冲压钢壳的参数设置，保证卷芯装入后有足够的装配余量，不会出现壳体挤压卷芯导致内部短路的问题。内部卷芯的结构按照正负极片、隔膜叠层卷绕的实际形态建模，极耳的引出位置对齐盖帽与壳体底部的焊接点位，还原实际生产中的极耳连接路径，避免建模时出现极耳干涉、导通路径错误的问题。在安装边界的考量上，电芯的正极盖帽突出壳体的高度做了精准控制，保证多颗电芯并排组装时，正极的连接镍片可以平整焊接，不会因为盖帽突出量不一致导致虚焊，

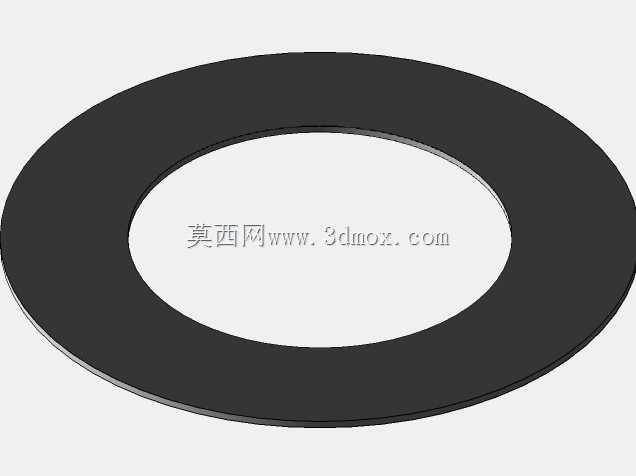

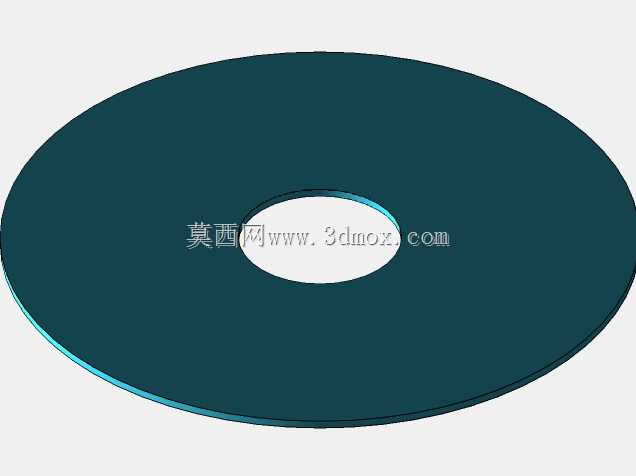

　　壳体底部的负极平面平面度控制在合理范围内，适配支架底部的定位槽，组装后不会出现电芯歪斜、高低不齐的问题。另外，壳体表面的绝缘层包覆区域也做了还原，避免电芯组装入金属支架时出现正负极短路的风险，整个结构的装配关系完全匹配量产电芯的生产流程，不管是用于新员工的电芯结构培训，还是做电池包的PACK结构仿真、装配干涉检查，都可以直接调用，不需要额外调整结构比例。
