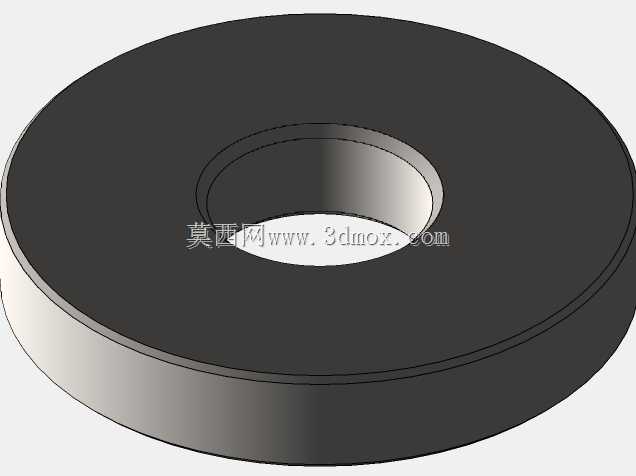

锂电池绝缘片生产用冲压模具结构

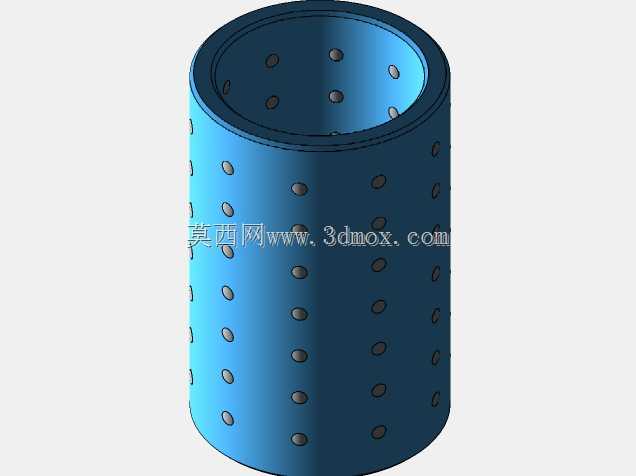

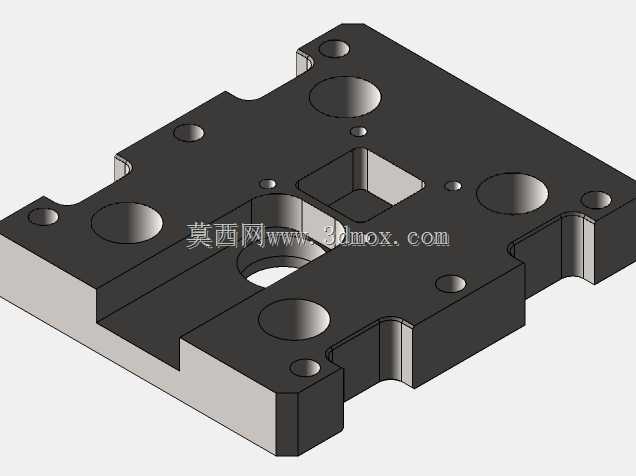

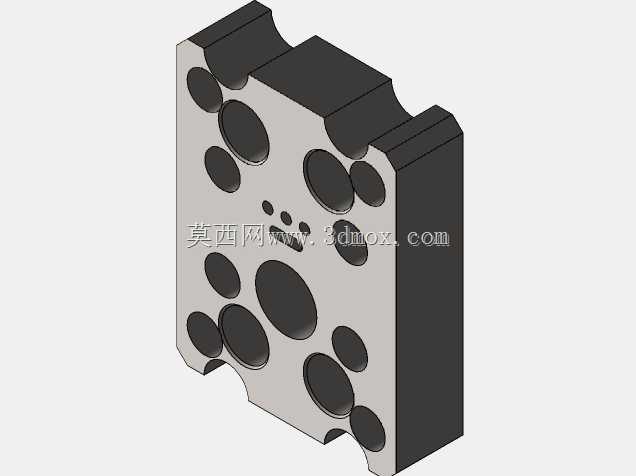

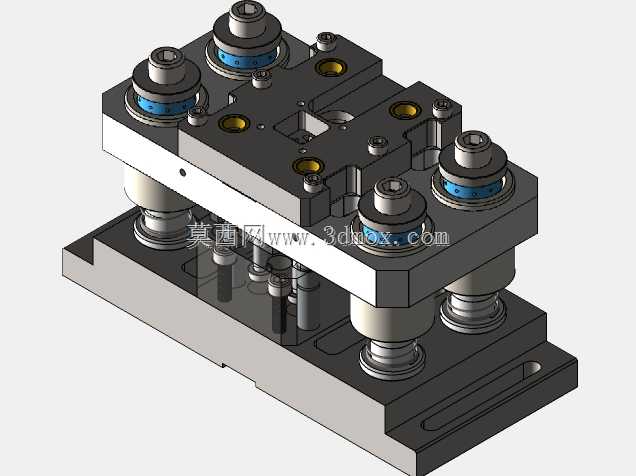

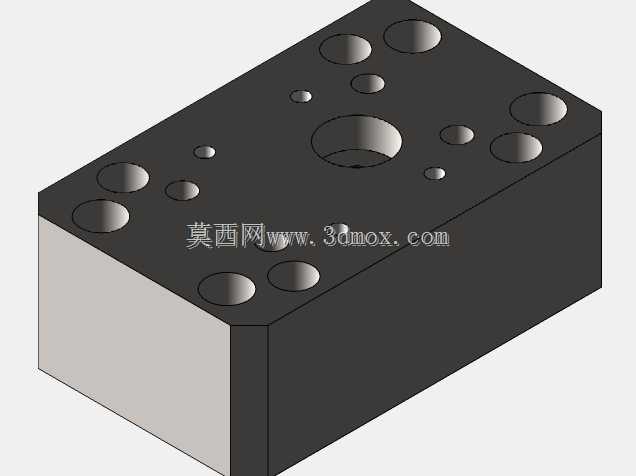

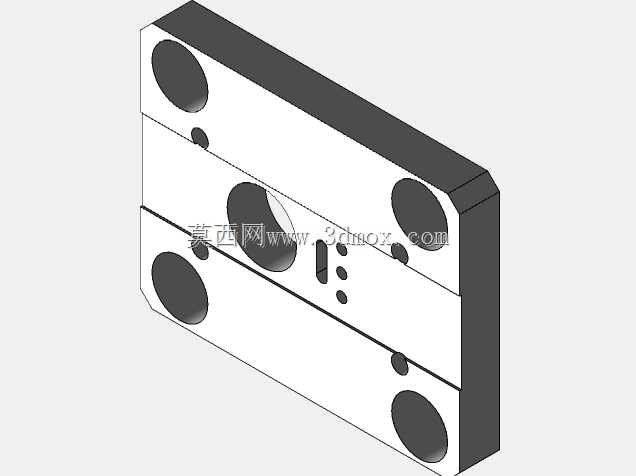

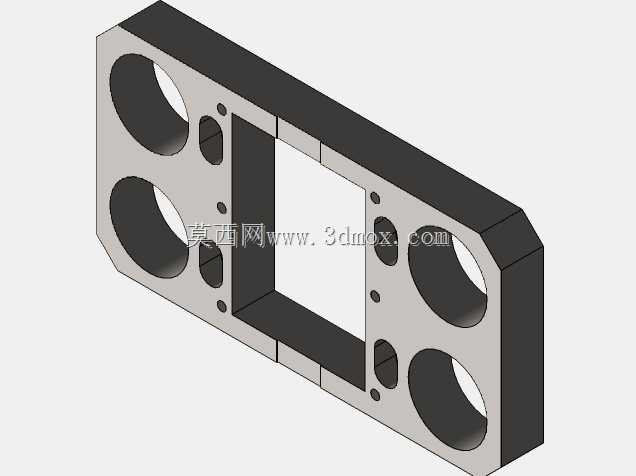

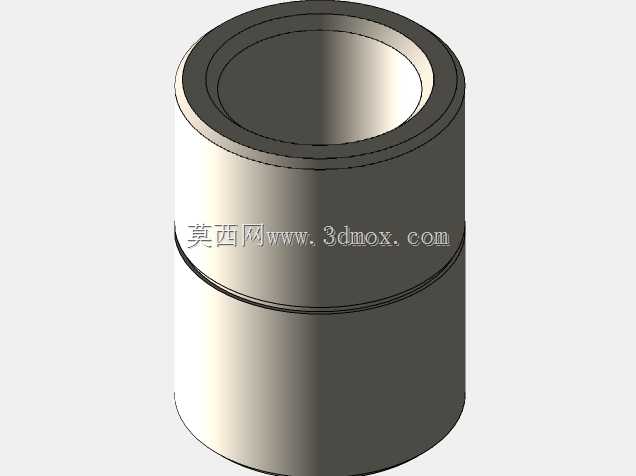

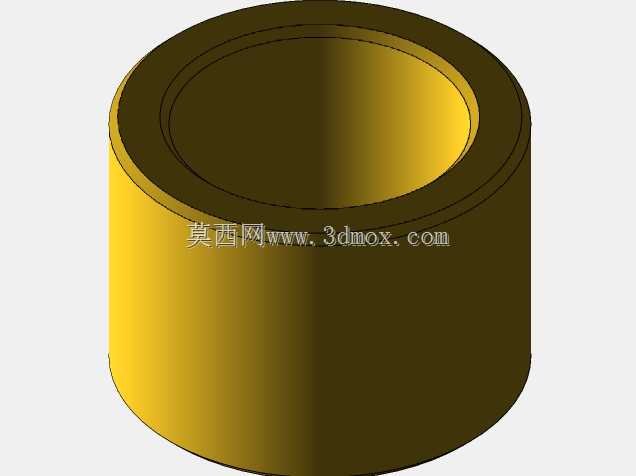

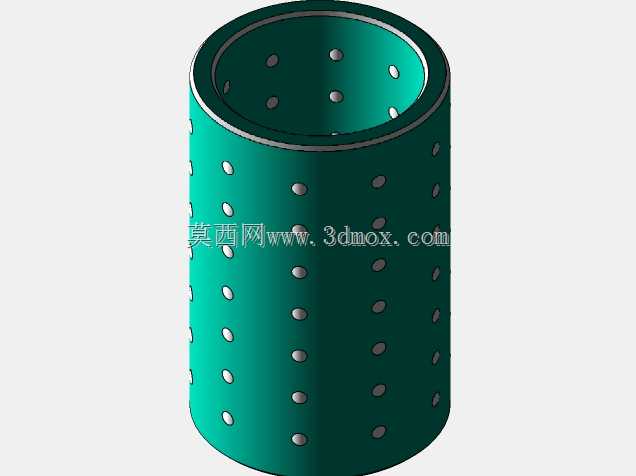

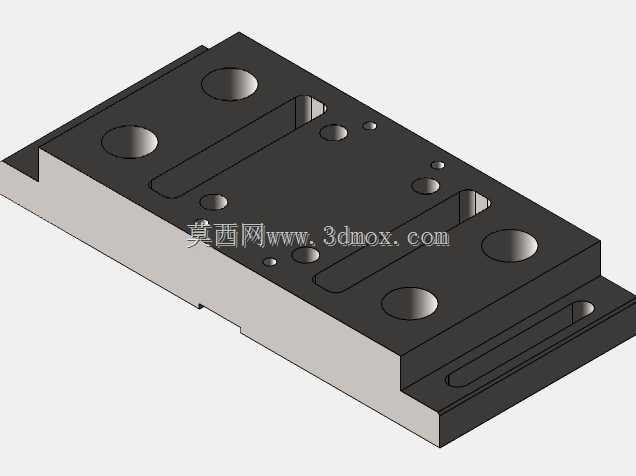

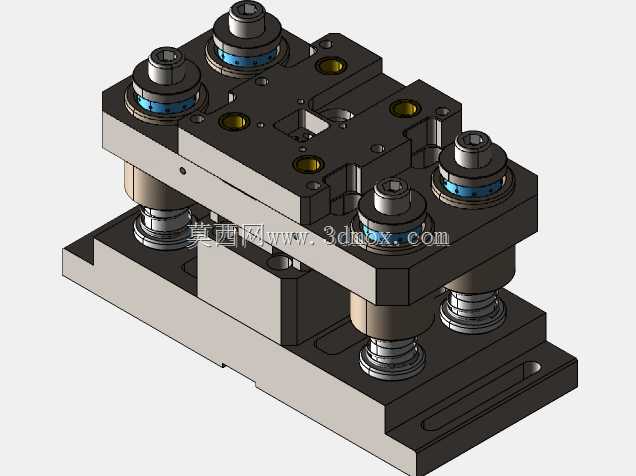

　　这套冲模结构主要面向锂电池绝缘片的批量冲压生产场景，在锂电零部件加工产线中，承担聚脂类绝缘薄片的精准冲切成型工序，适配轮毂电机配套锂电池的绝缘件加工需求，能直接安装在对应吨位的开式压力机滑块与工作台面之间完成连续冲压作业。从结构设计逻辑来看，整套模具采用板式叠层架构，上下模座通过对角布置的大直径导柱导套实现合模导向，导向间隙控制在微米级，避免薄料冲切过程中出现上下模错位导致的毛边、尺寸超差问题。模座本体选用45号钢调质处理，表面做发黑防锈处理，兼顾结构刚性与加工经济性，模座上预留的安装孔位完全匹配常规压力机的T型槽安装间距，不需要额外加工过渡连接板就能完成装夹固定。模具的成型工作区域集中在模座中部，冲裁刀口采用镶拼式结构，

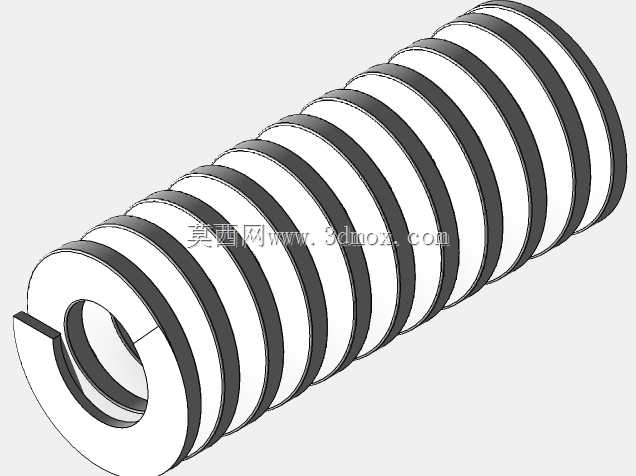

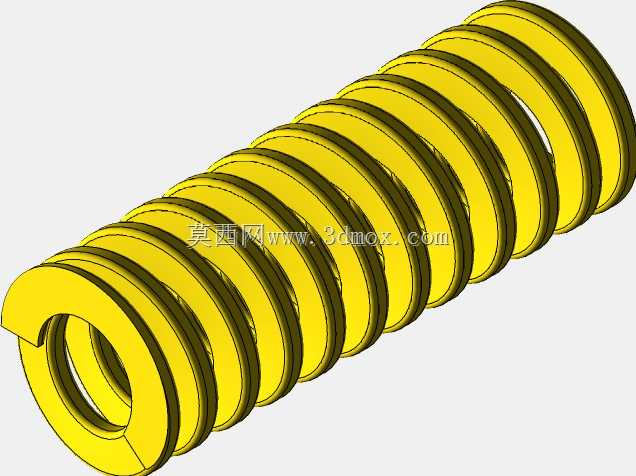

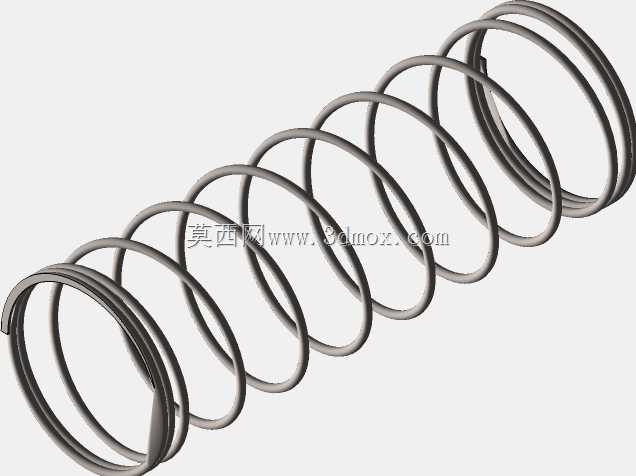

　　针对绝缘片的异形轮廓做了分段刀口设计，刀口间隙根据绝缘片0.1-0.3mm的常规厚度设置在0.005-0.01mm区间，既能保证冲切断面光滑无毛刺，也能减少刀口磨损后的维护成本，局部小尺寸孔位单独做了快换镶件，出现崩刃时不需要拆卸整套模座就能完成镶件更换，大幅缩短产线停机维护时间。模座上分布的多组小直径通孔为弹性卸料装置的安装位，冲压完成后通过矩形弹簧提供的卸料力将箍在凸模上的绝缘片废料平稳脱出，避免薄料粘模导致的送料卡滞问题，同时在模座侧部预留的槽位用于安装误送料检测探针，接入冲床控制系统后能在料带送进位置偏差时触发急停，保护模具刀口不受意外撞击损坏。从安装边界来看，整套模座的长宽尺寸适配常规300mm行程以内的小型压力机工作台，

　　闭合高度匹配多数锂电零部件加工车间现有冲压设备的参数范围，不需要对现有产线做大规模改造就能直接投入使用。在实际生产场景中，这套模具适配卷料自动送料机构，能完成连续步进冲压，单冲次循环时间可控制在1秒以内，冲切出的绝缘片轮廓尺寸公差能稳定控制在±0.02mm范围内，完全满足锂电池组装过程中绝缘片的尺寸精度要求，避免因绝缘件尺寸偏差导致的电芯短路、装配干涉等质量问题。设计过程中针对绝缘片冲切常见的静电吸附问题，在模座对应位置预留了离子风嘴安装接口，生产过程中可通过离子风消除薄片材料的静电，减少成品片之间的吸附堆叠，方便后续工序的自动取料与计数。
