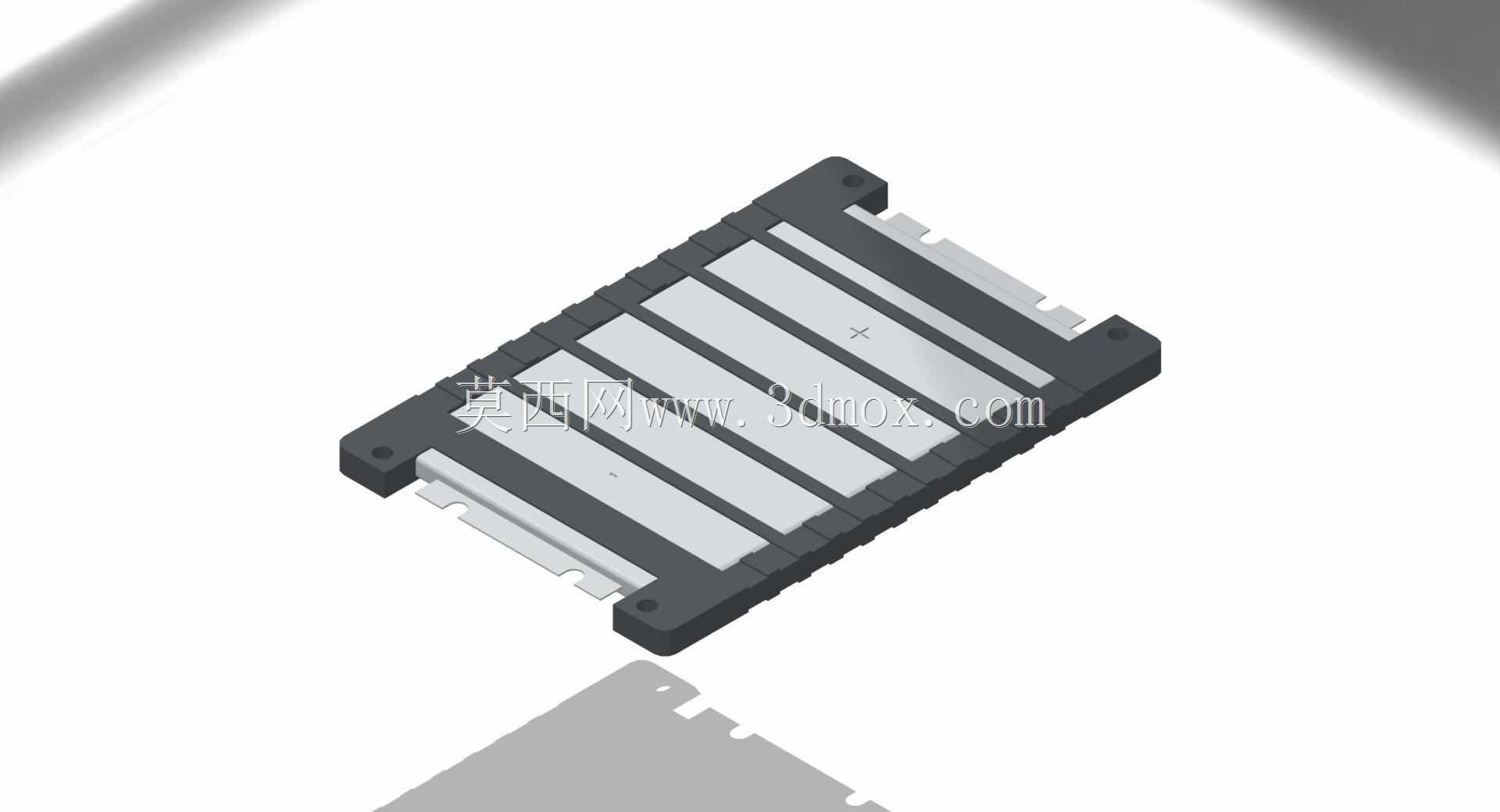

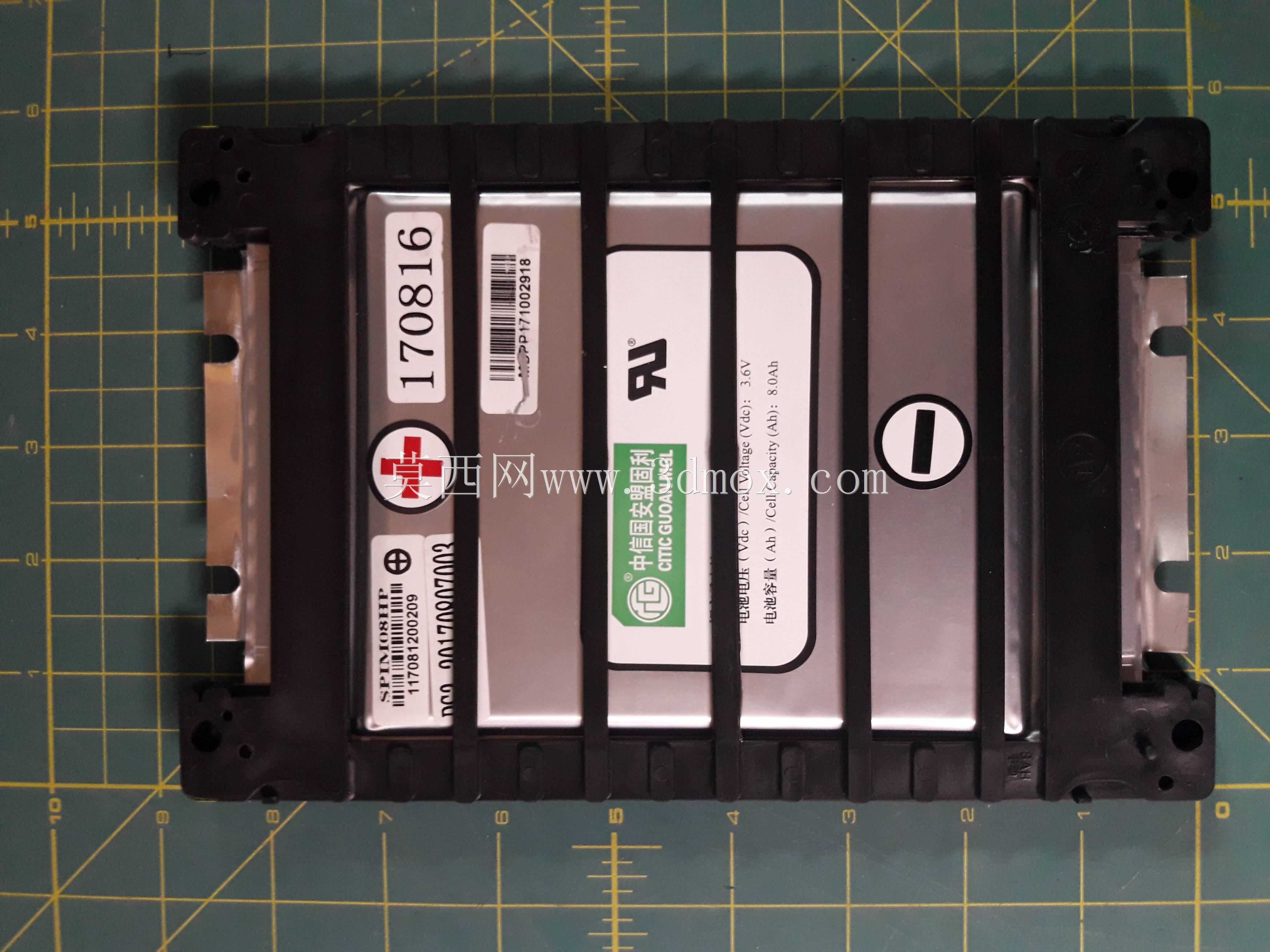

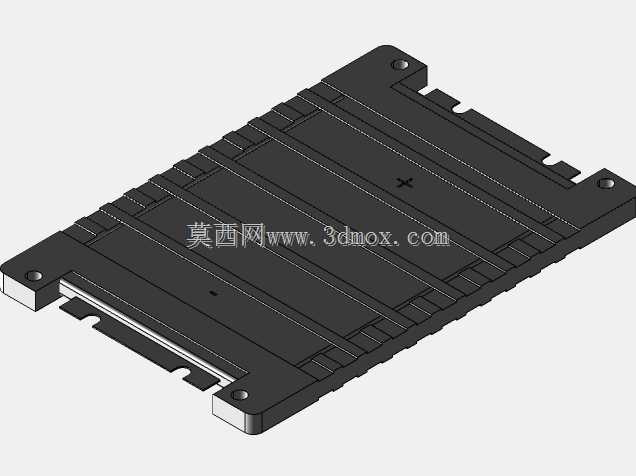

SPIM08HP锂电池模组结构三维建模

　　在便携储能设备、小型电动载具、后备电源系统的结构开发环节，单体电芯的成组结构设计直接决定整套供电系统的空间利用率、安装适配性与后期维护便捷度，本次建模的SPIM08HP锂电池模组，正是面向小功率高集成供电场景开发的成组电芯组件。从实际应用场景来看，这类模组常被嵌入到紧凑空间的设备内部，比如便携检测仪器、小型代步工具的动力舱、户外便携储能电源的电芯仓，这类场景对部件的安装边界要求极为严苛，既不能挤占其他功能模块的预留空间，还要保证与周边固定结构、接线端子的位置完全匹配，建模过程中首先参考了实测的电芯单体尺寸，将每一片电芯的排布间距控制在合理范围，既预留了极片连接的操作空间，也避免了间距过大造成的整体体积冗余。

　　从功能特性来看，该模组采用多片电芯并排排布的结构，外围设置了带安装孔的硬质固定边框，边框上的四个安装孔位完全匹配常用的设备仓固定螺柱位置，安装时不需要额外制作转接支架，直接通过标准紧固件即可完成固定，边框两侧预留的极耳引出槽，能够让电芯的连接镍片顺畅引出，不会在装配时出现极片弯折过度、绝缘层破损的隐患。设计思路上没有采用复杂的全包覆外壳结构，而是用边框加间隔筋条的方式实现电芯的限位，每两条筋条之间刚好卡入一片电芯，筋条的高度略低于电芯厚度，既能够限制电芯在横向、纵向的窜动，也不会额外增加模组的整体厚度，对于对重量敏感的便携设备来说，这种结构能够在保证固定强度的前提下，尽可能降低结构件本身的重量占比。

　　从安装边界来看，建模时严格还原了实物的外形轮廓，整体为规则的矩形结构，边角处做了小尺寸的倒角处理，避免装配时刮伤设备仓内的绝缘涂层，两侧的极耳引出区域做了下沉设计，当连接片焊接完成后，连接片的最高点不会超出模组的整体平面，在推入设备仓时不会出现卡滞，也能避免连接片与仓体金属部分接触造成短路。这类模组的结构建模，核心是要平衡固定可靠性、空间利用率与装配便捷性，不能单纯追求外观的规整而忽略实际装配的操作空间，比如边框上的安装孔周边做了局部加厚处理，保证紧固件锁紧时不会出现边框开裂的问题，筋条与电芯接触的面做了微小的让位槽，能够容纳电芯表面的绝缘贴厚度，避免电芯装入后出现整体尺寸超差的情况。在实际选型匹配时，结构工程师可以直接调用该模型进行设备仓的布局校核，提前验证安装孔位的同轴度、极耳引出方向与接线端子的匹配度，减少实物打样后的反复调整工作量，尤其是在紧凑空间的设备开发中，精准的模组模型能够帮助设计人员提前规避空间干涉问题，缩短整体开发周期。
