CR3032锂硫扣式电池三维结构设计

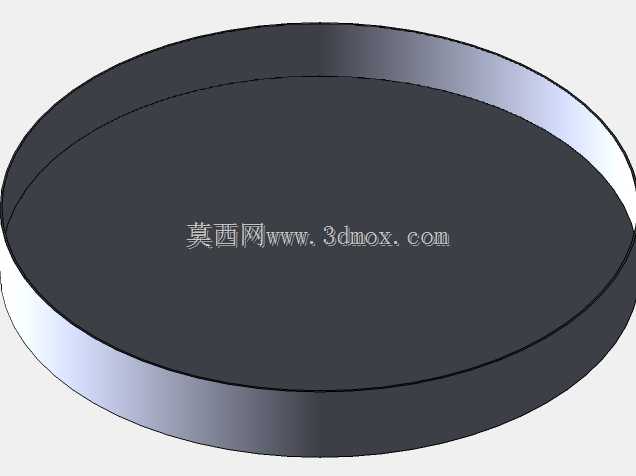

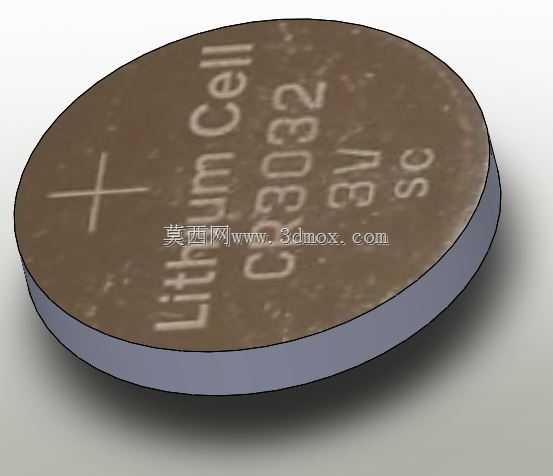

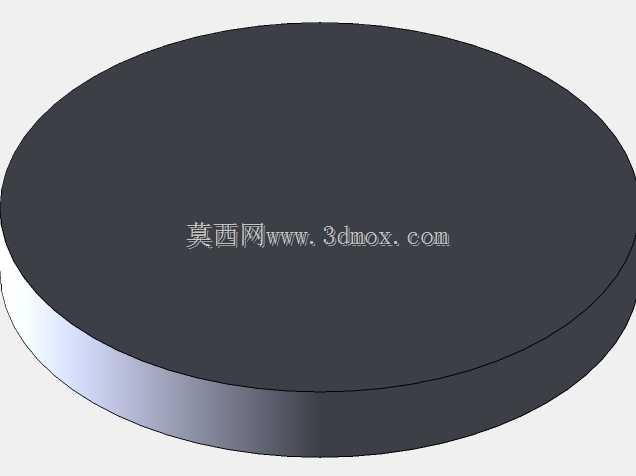

　　在低功耗便携电子、微型传感节点、小型穿戴设备的结构设计工作中，扣式电池的选型与空间匹配一直是结构工程师需要重点考量的环节，CR3032规格的锂硫扣式电池作为3V级薄型储能元件，常被应用在汽车遥控钥匙、主板CMOS供电、小型蓝牙信标、低功耗数据采集终端等场景，这类场景对供电元件的厚度占用、径向尺寸、极片定位都有明确的边界要求，建模时需要严格匹配实际量产件的物理公差，才能保证后续结构装配时不会出现干涉、接触不良等问题。这款锂硫扣式电池的整体外形为标准薄圆片结构，正极面带有清晰的极性标识与规格刻印，外壳采用金属冲压成型的薄壁封装结构，边缘的卷边封合位置做了圆弧过渡处理，避免在装配时刮伤周边的塑胶壳体或者PCB阻焊层。

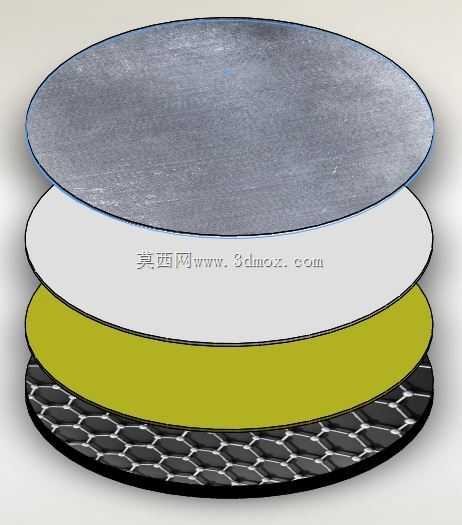

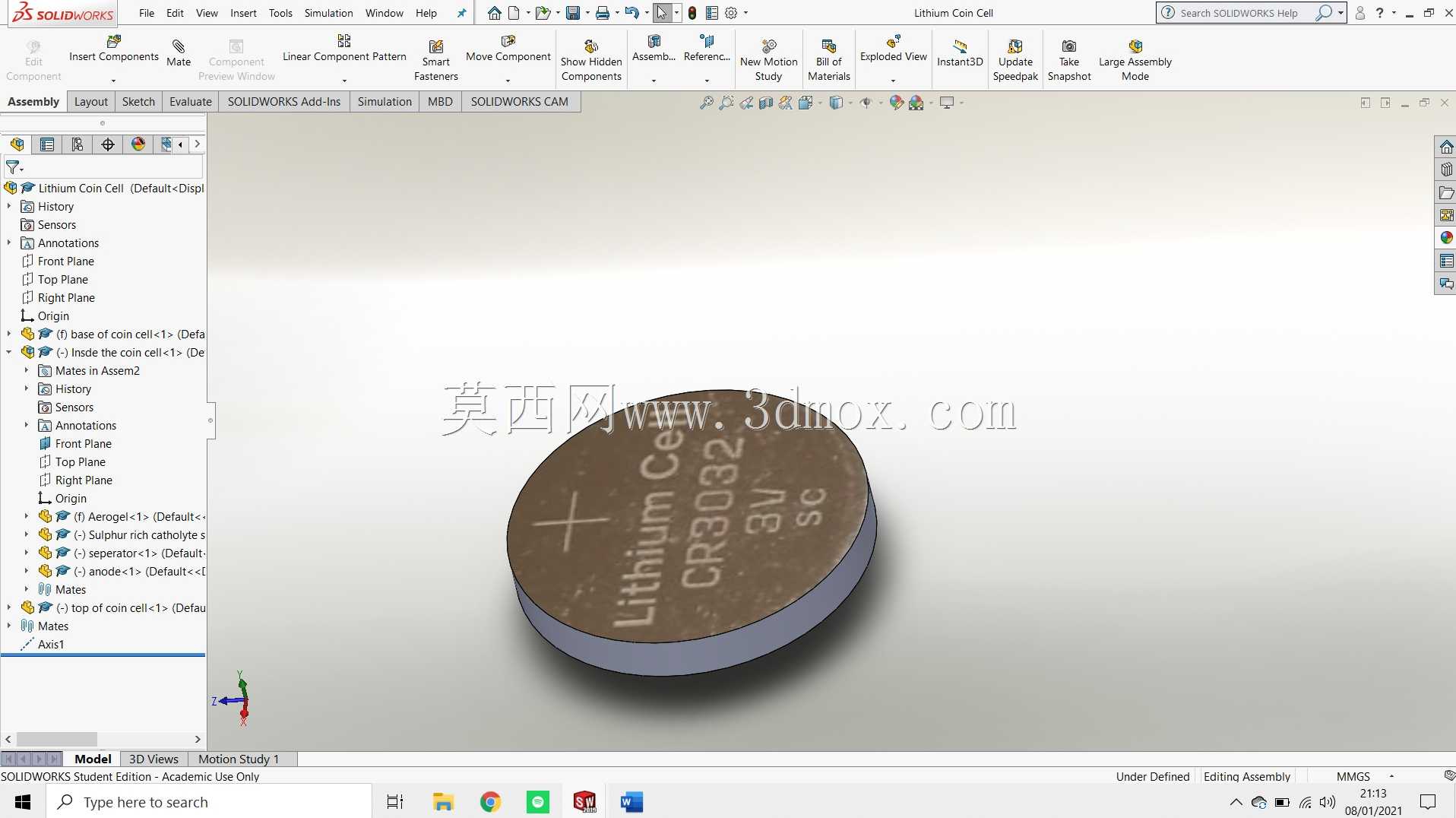

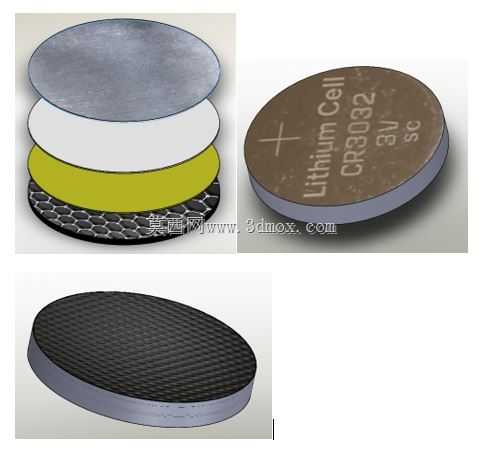

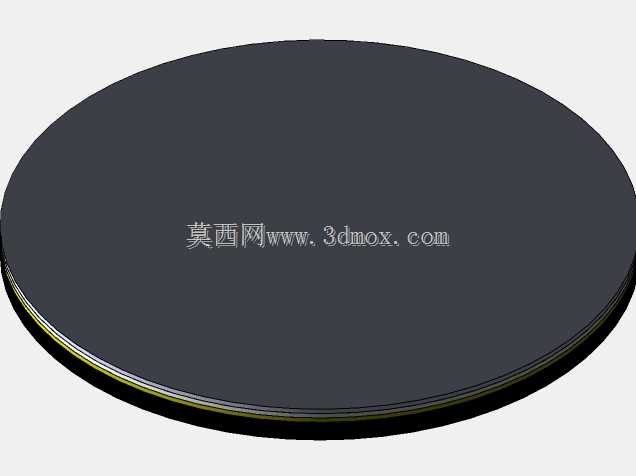

　　从内部结构设计逻辑来看，建模时还原了气凝胶填充层、富硫阴极溶液腔、绝缘分离膜、阳极集流体的层叠排布，所有内部组件的尺寸边界都严格对齐CR3032的行业通用规格，总厚度控制在3.2mm，整体直径30mm，这个尺寸边界是选型时的核心参考，在做电池仓设计时，需要预留0.1-0.15mm的径向装配间隙，厚度方向预留0.05-0.1mm的弹性压缩空间，保证接触弹片能够提供足够的接触压力，同时不会因为过压导致电池外壳变形漏液。不同于常规锂锰扣式电池，锂硫体系的电池内部电解质状态、隔膜的排布位置对整体厚度公差影响更大，建模时特意将内部各层的堆叠公差做了等效还原，外壳的刻印深度控制在0.05mm以内，不会因为表面标识凸起影响电池在仓内的平贴定位。

　　在实际设备应用中，这类扣式电池通常采用卧式平贴安装，依靠底部或者侧面的弹片接触正负极，建模时还原的外壳边缘圆角、表面平整度参数，都可以直接用于电池仓的干涉检查、弹片接触行程校核，不需要二次修正尺寸。对于做微型低功耗设备结构设计的工程师来说，这个模型可以直接导入装配体中做空间排布验证，提前预判电池周边的元件布局是否存在安全距离不足的问题，比如天线区域与电池金属外壳的间距、发热元件与电池表面的距离，都可以依托精准的模型尺寸做前期仿真校核，减少后期打样时的结构修改次数。另外在做轮毂电机配套的传感模块供电设计时，这类宽温域的薄型扣式电池是常用选型，模型还原的金属外壳导电特性、整体重量参数，也可以用于整机的重量配平、EMC防护结构的辅助设计，确保电池外壳与设备接地结构的搭接位置符合安规要求。
