适配18650电芯的12s3p集成式电池盒结构

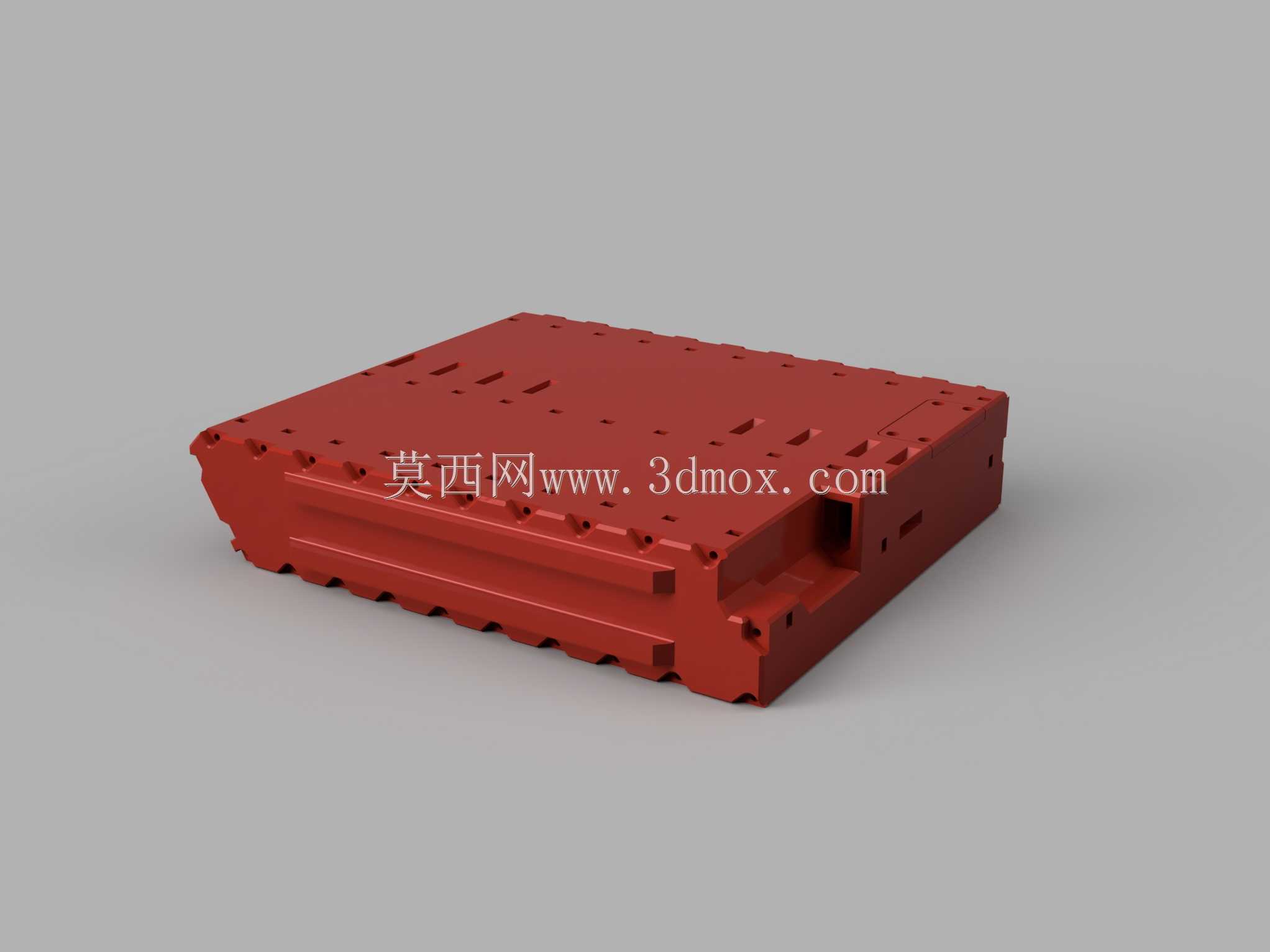

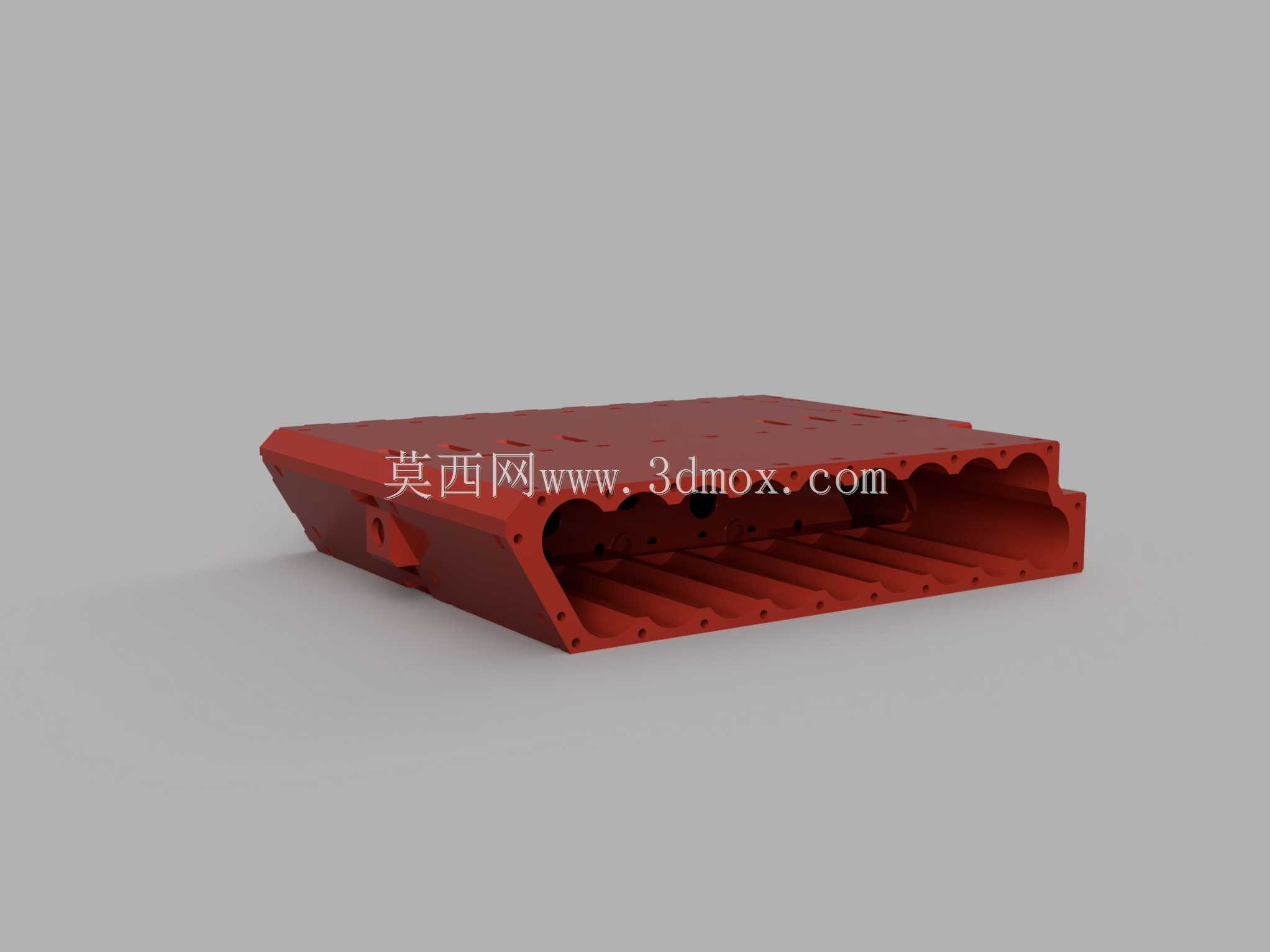

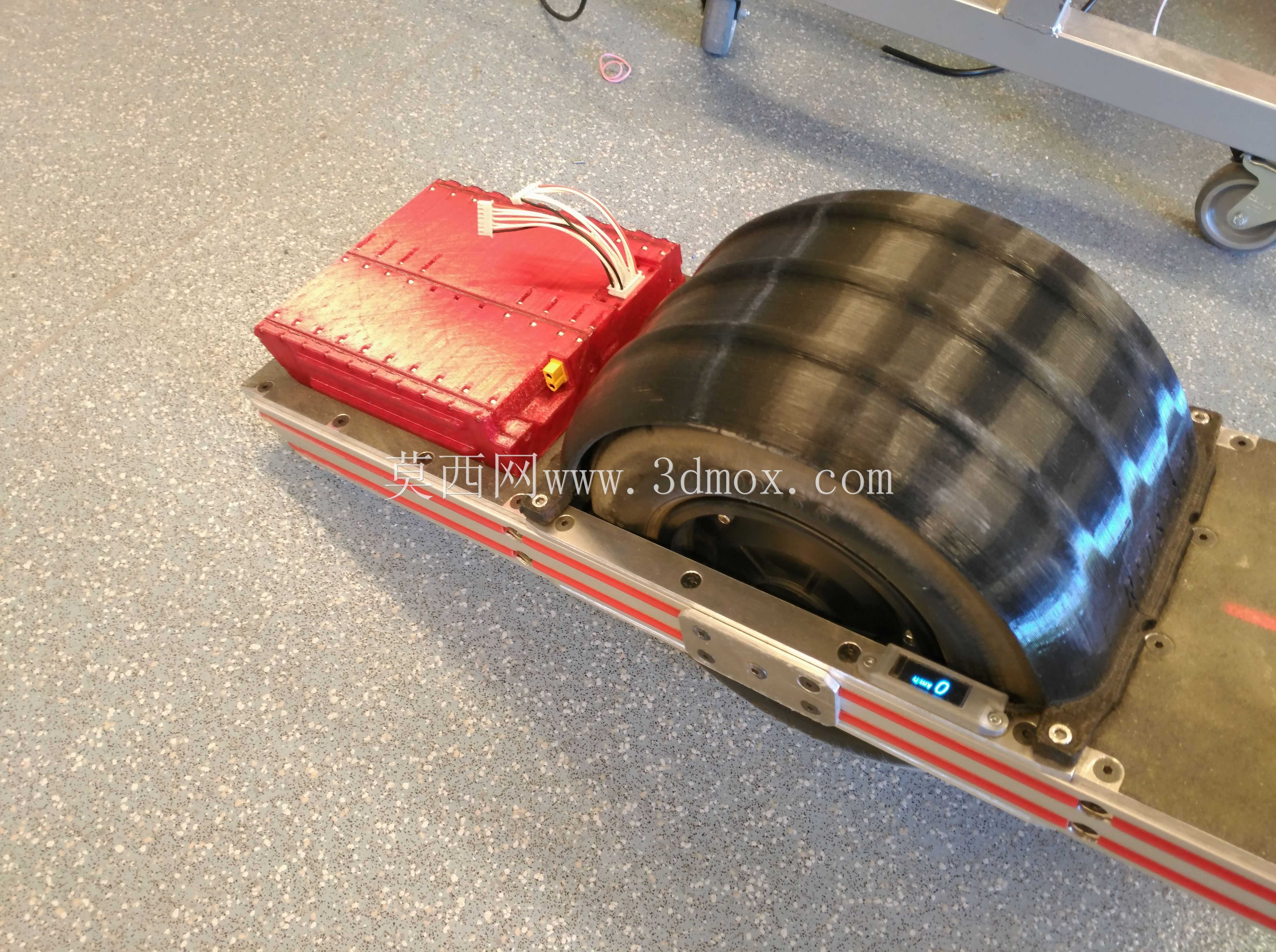

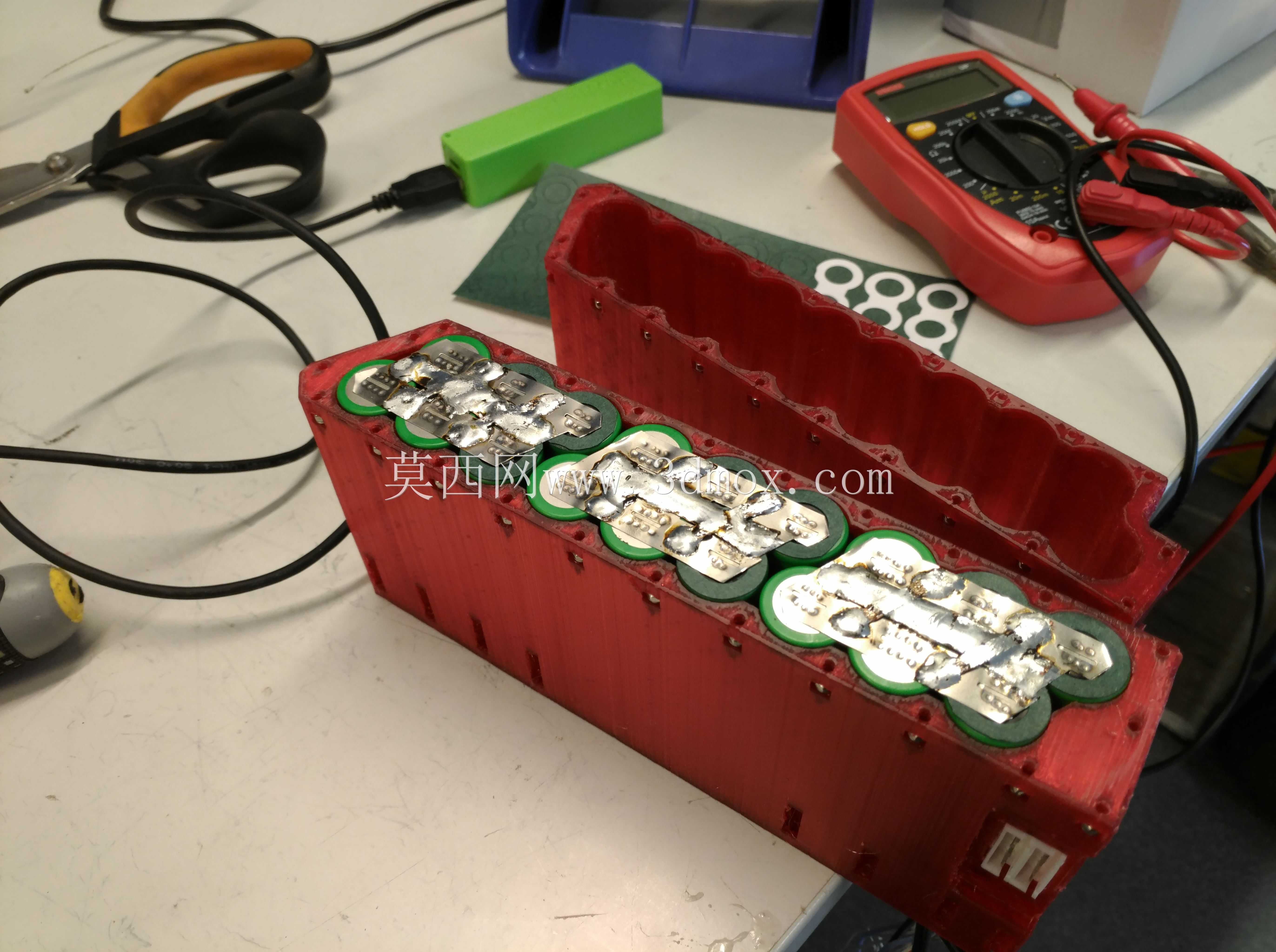

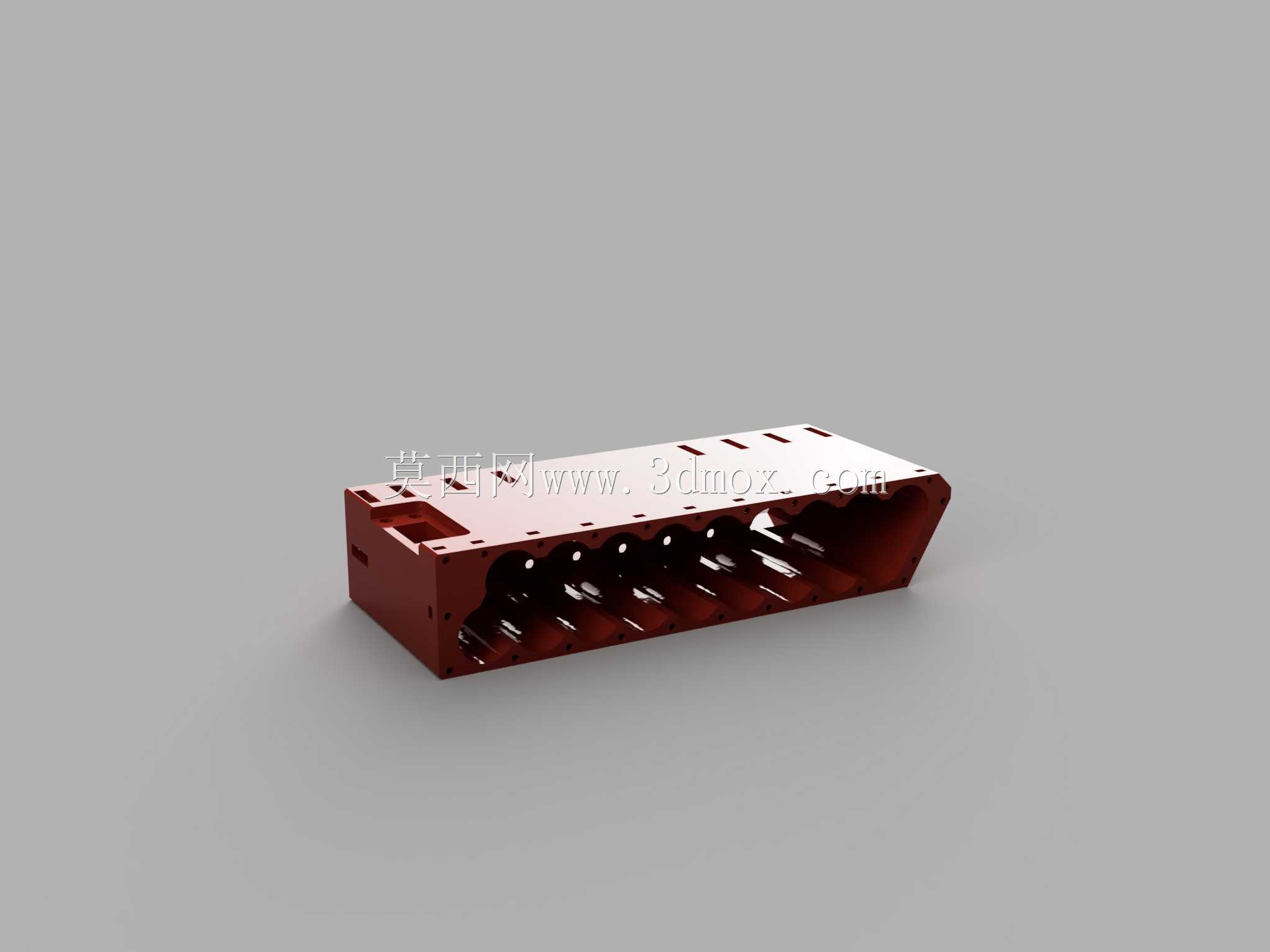

　　在小型电动代步设备、便携储能装置、低速轮毂驱动载具的动力系统搭建中，电池包的集成结构直接决定了整套动力单元的空间利用率与装配可靠性，这款适配12串3并18650锂电池的电池盒结构，正是针对紧凑安装场景下的动力集成需求设计。不同于常规开放式电池支架，这款结构将电芯容纳腔、BMS安装位、外部接口、安装导轨做了一体化整合，整体可直接卡装在20x40mm规格的工业铝型材框架上，不需要额外设计转接固定件，能大幅压缩动力单元在设备内部的占用空间。从结构功能来看，盒体内部的电芯排布槽完全匹配18650圆柱电芯的外形尺寸，12串3并的排布间隙预留了足够的电芯膨胀余量，避免充放电过程中电芯鼓胀挤压造成的结构变形；盒体内部预留的BMS安装区域，

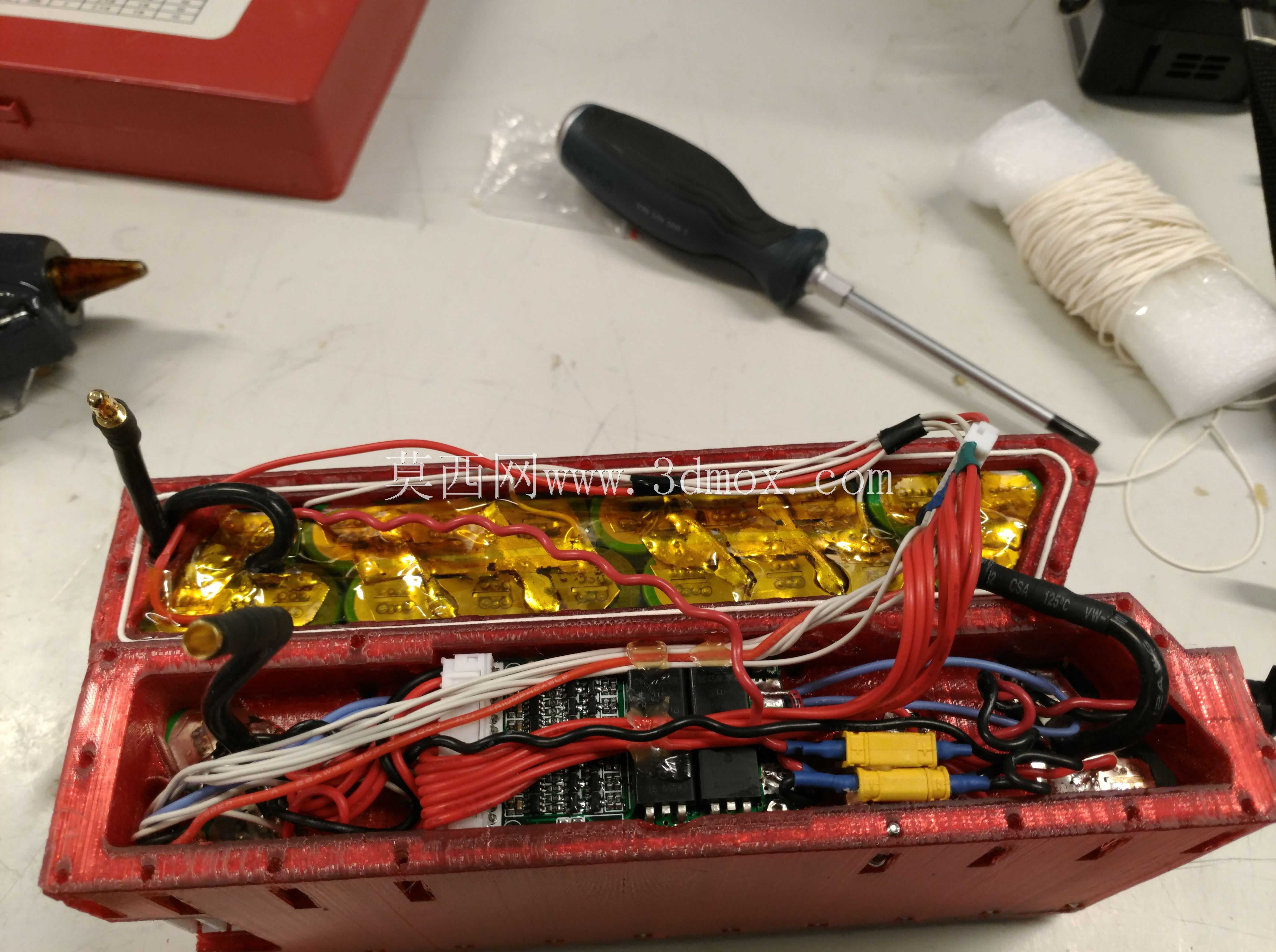

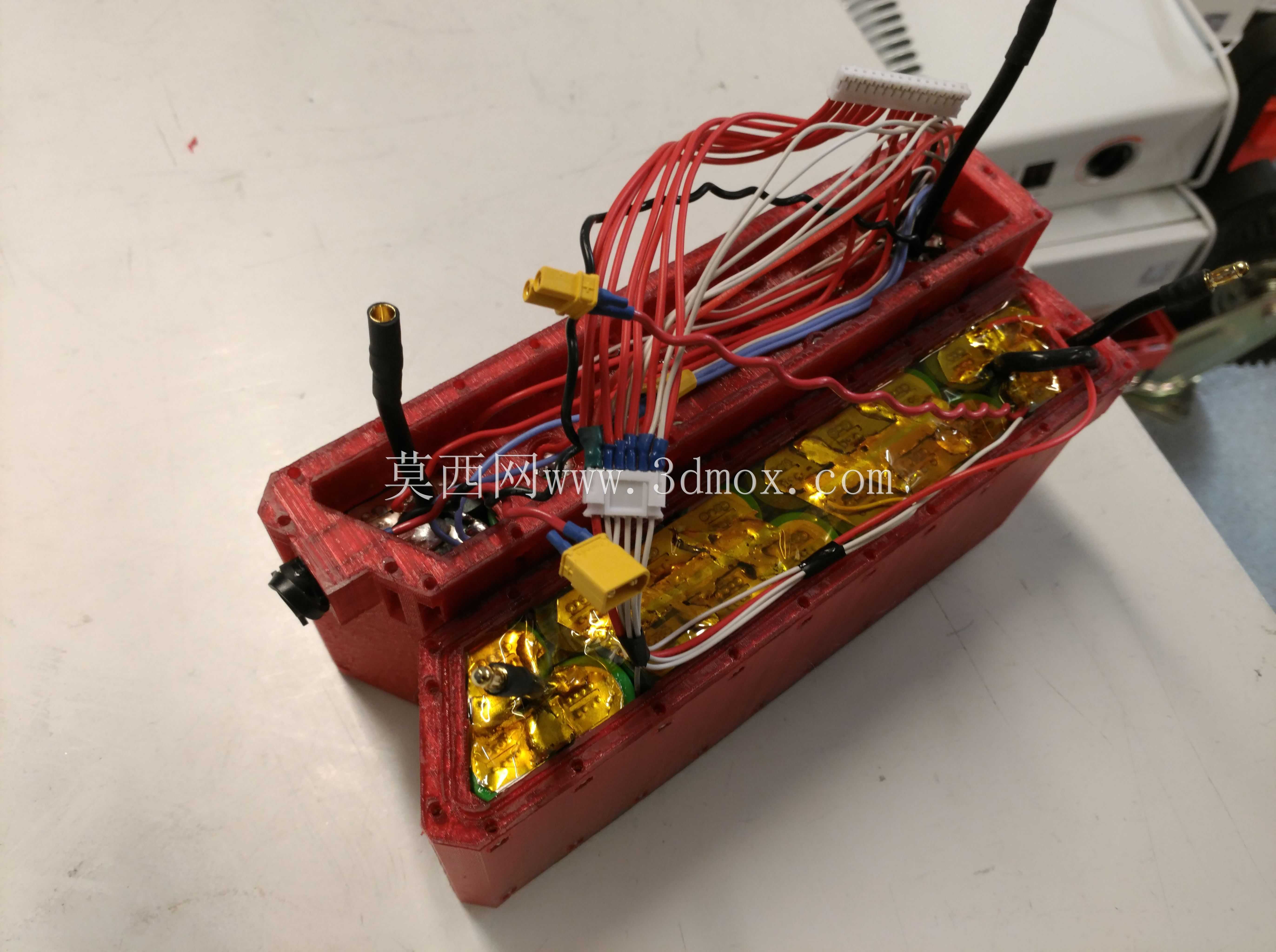

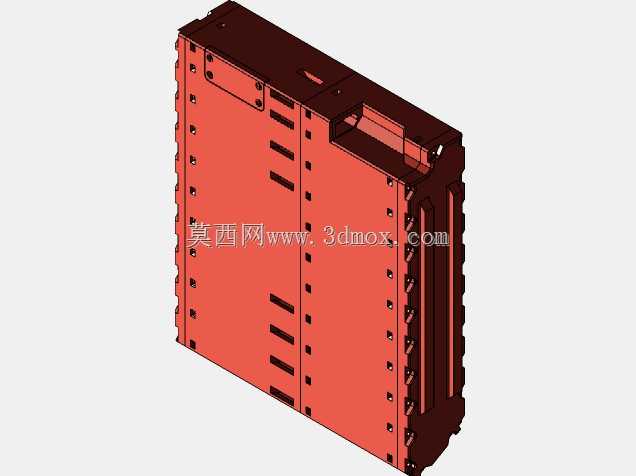

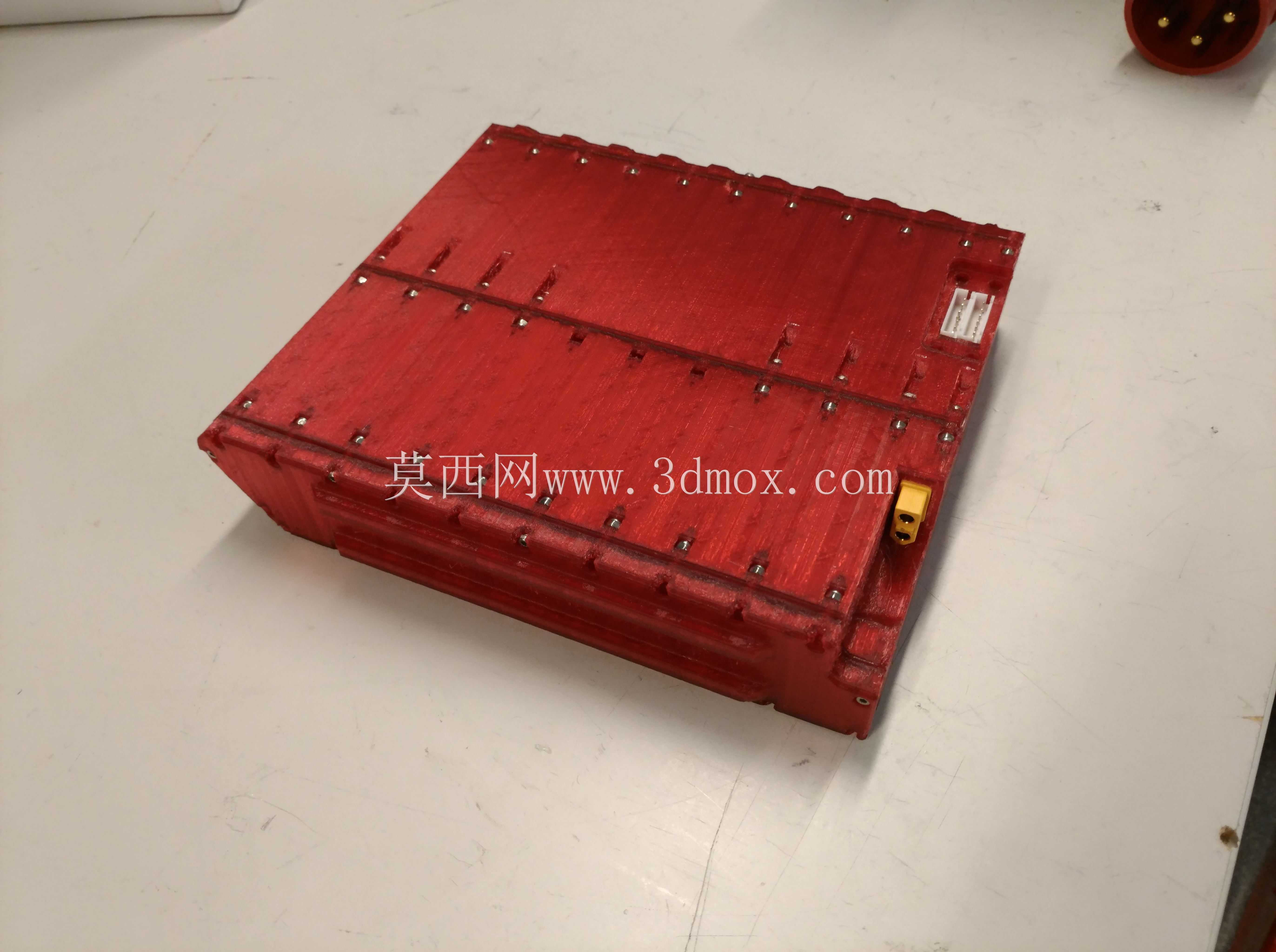

　　可容纳常规尺寸的保护板，同时在对应位置设计了走线槽，方便采样线束与动力线束的规整排布，避免线束挤压磨损造成的绝缘故障。密封防护层面，盒体的合缝位置预留了1mm厚度的硅胶条安装槽，装配时嵌入对应规格的硅胶密封条，即可实现IP54级别的基础防护，阻挡日常使用中的灰尘与溅水侵入，适配户外移动设备的使用环境。外部接口部分，动力输出端设计了XT60内螺纹接口的安装位，可直接固定航插式动力接头，避免线束拉扯造成的接头松脱；平衡检测与充电接口预留了JST-XH 2pin7针接插件的安装位置，同时在盒体对应位置设计了充电状态指示的安装筒位，可直接嵌入状态指示灯，不需要额外开孔加工。安装固定结构上，盒体两侧的导轨槽完全匹配2040铝型材的卡槽尺寸，

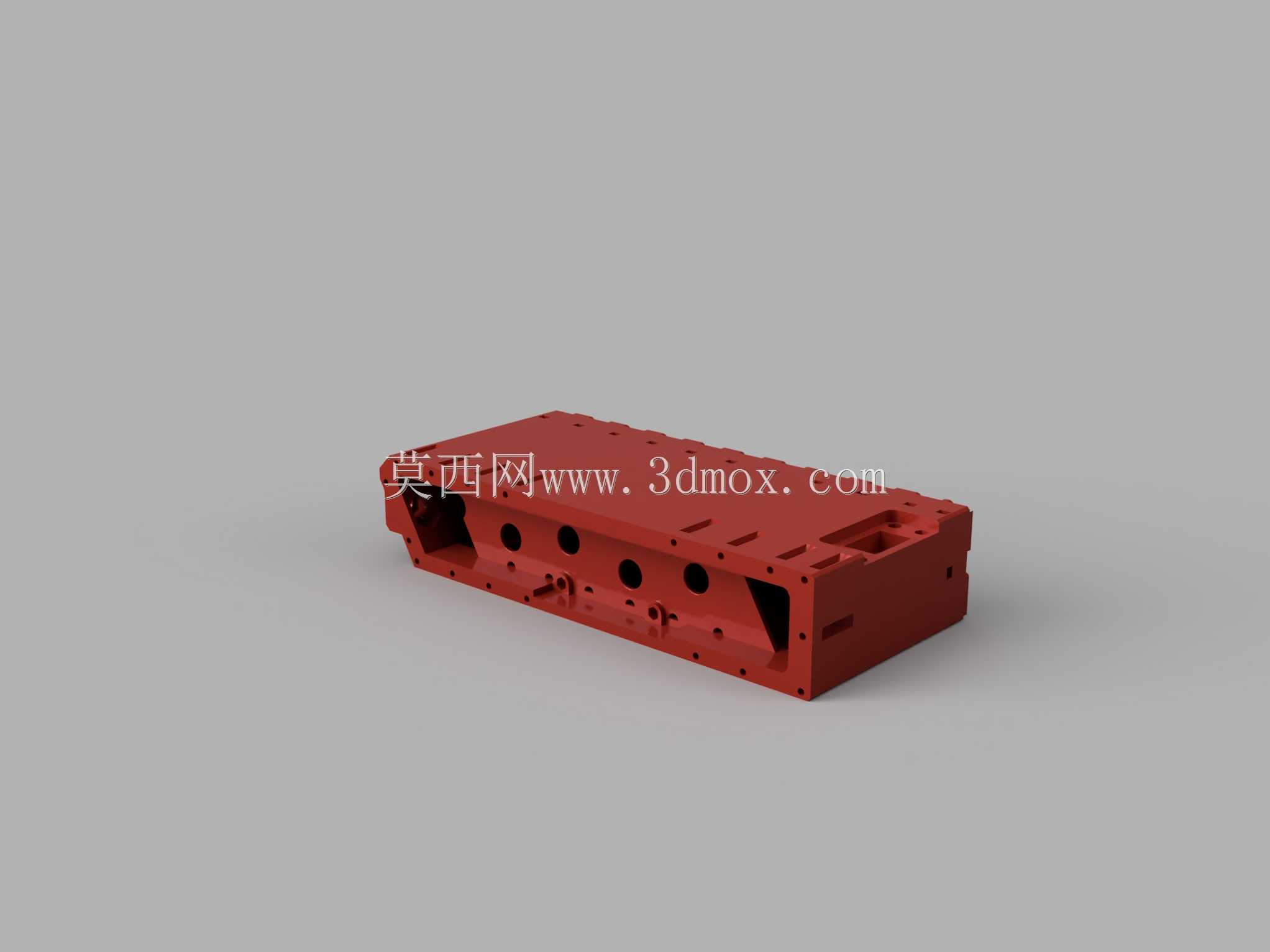

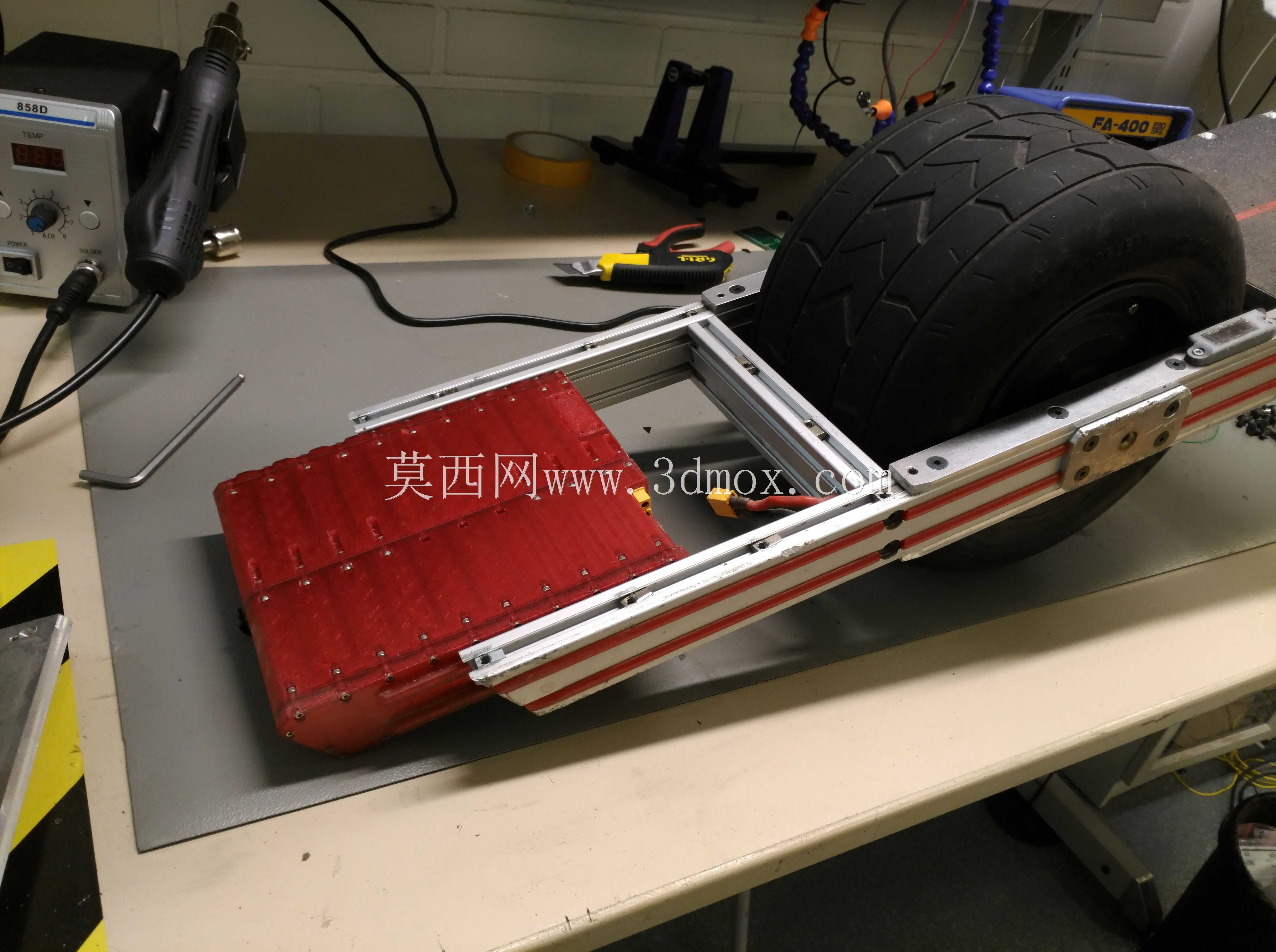

　　装配时可直接沿型材滑槽滑入到位，再通过M2规格的尼龙锁紧螺栓与侧面螺钉完成锁止，不需要在型材上额外打孔攻丝，大幅提升现场装配效率。盒体底部的安装孔位采用41.56x25.38mm的非对称孔距设计，可兼容市面常见的小型BMS保护板安装尺寸，也能适配不同框架的固定点位需求，避免安装时出现孔位错位的问题。结构设计过程中，针对壁厚做了针对性优化，在电芯容纳腔的侧壁做了加强筋结构，既保证整体结构的抗冲击强度，又尽可能控制盒体自身重量，避免额外增加设备的负载。盒体外侧的散热槽沿电芯排布方向设计，可在充放电过程中引导空气沿电芯表面流动，带走电芯工作产生的热量，降低高温工况下的热失控风险。
