20V1.5Ah电动工具用锂电池包结构设计

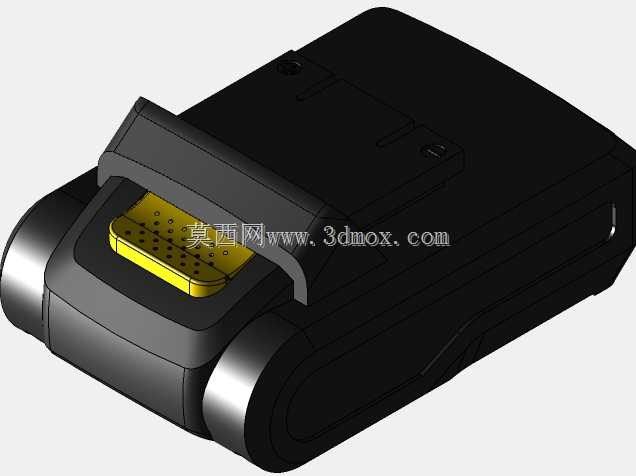

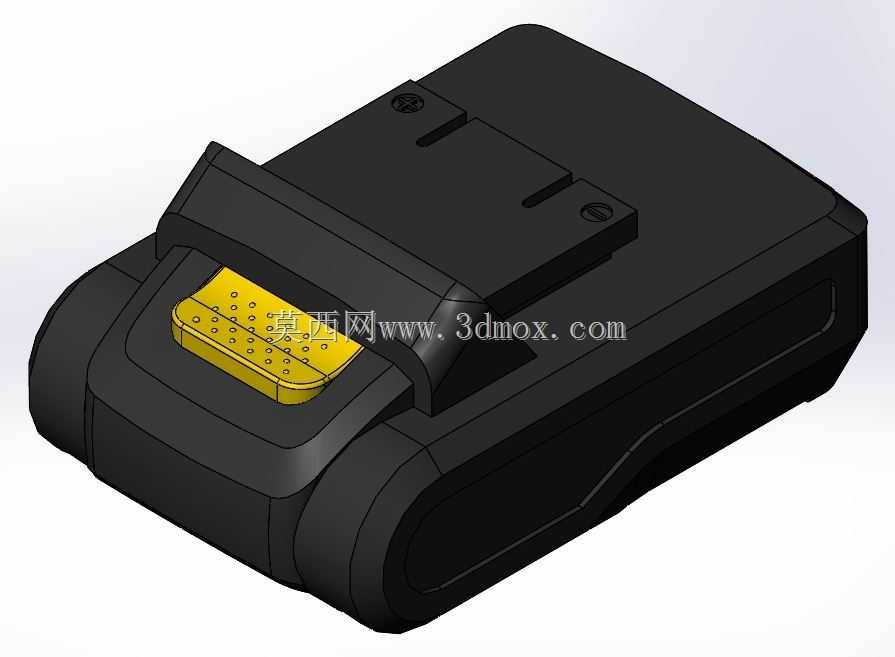

　　这款锂电供电包主要适配手持类电动工具的无绳作业场景，覆盖家装拆装、小型构件加工、户外维修等脱离市电供电的作业环境，作为配套电动工具的能量供给单元，替代传统有绳供电的线缆束缚，让作业人员可在无外接电源的场地完成钻孔、拧固、轻度切割等操作。从结构设计逻辑来看，整体采用上窄下宽的类梯台外形，底部做了圆弧过渡处理，既能够在放置时降低重心提升放置稳定性，也能避免尖锐边角在作业携带过程中剐蹭作业人员衣物或者周边工件。顶部的插接结构做了对称式卡槽设计，对接端的黄色接触模组采用内凹式防护布局，将导电接触件藏于凸起的防护筋内侧，避免日常放置、插拔过程中异物磕碰导致接触件变形，同时插接导向筋做了大角度导入斜角，

　　能够让用户在盲操作状态下快速完成电池与工具主机的对位插接，降低对位不准导致的结构件磨损。接触区域的点阵式布局既可以区分正负极与信号检测触点，也能在插接后增大接触摩擦力，避免作业过程中工具震动导致电池松脱断电。外壳主体采用上下扣合的装配结构，结合位置布置了隐藏式螺丝固定位，既保证外壳装配后的结构强度，也能让外表面保持平整无凸起，减少携带过程中的勾挂风险。从安装边界来看，插接端的卡槽间距、插入深度都匹配对应系列电动工具的电池仓尺寸，安装后电池外轮廓不会超出工具手柄的握持投影范围，不会干扰作业人员的正常握持操作。外壳侧面的内凹曲面是贴合手握持形态设计的，在单独携带电池时，手指可贴合内凹位置提升握持摩擦力，减少滑落风险。

　　内部电芯排布采用紧凑化布局，在有限的外壳空间内合理布置电芯、保护板与连接镍片，预留的缓冲间隙可以抵消工具作业时传递的震动，避免内部连接部位因为长期震动出现松脱。保护板的布置位置靠近接触端，缩短导电回路的长度，降低大电流放电时的线路损耗，同时外壳对应保护板的位置做了细微的散热筋结构，在持续大电流放电时可以辅助散出内部热量，避免热量堆积影响电池工作稳定性。整体结构没有多余的装饰性设计，所有外形特征都服务于装配可靠性、操作便捷性与使用安全性，完全围绕手持电动工具的实际作业工况做针对性优化，能够适配高频率插拔、多场景移动作业的使用需求。
