2S锂电池BMS保护板模块结构设计

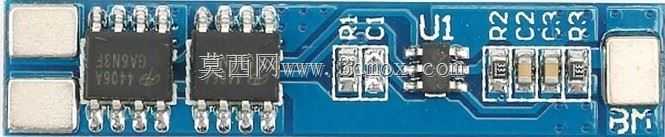

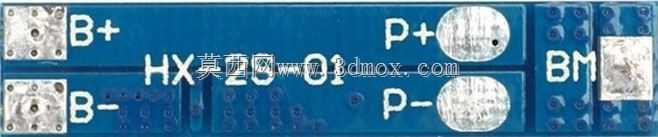

　　这款2串锂电池保护板的设计，核心围绕小容量便携储能设备的充放电安全需求展开，日常在手持电动工具、便携数码供电模组、小型户外照明电源这类场景中，承担电芯过充、过放、过流、短路的核心防护作用，是两串三元锂或磷酸铁锂电池组不可或缺的配套部件。从结构设计层面看，整板采用狭长型PCB布局，整体厚度控制在3mm以内，板身宽度适配常规18650电芯并排排布的间隙，安装时可直接贴附在电芯组侧面，无需额外预留过大的装配空间，板边预留的焊盘分别对应B-、B1、B+、P-、P+接线位，接线顺序清晰，能避免生产组装时的接线错漏问题。板载元件排布遵循功率回路最短原则，两颗大电流MOS管布置在板身靠近输出端的一侧，大电流走线做了加宽加锡处理，

　　可承载3A持续工作电流、5A瞬时峰值电流的通断需求，采样电阻紧贴MOS管布置，能精准采集回路电流值，触发过流保护时的响应速度控制在毫秒级，避免大电流冲击损坏电芯。保护IC布置在板身中段，周边的阻容元件做了紧凑排布，既缩短了采样走线长度，减少信号干扰，也留出了足够的爬电距离，避免潮湿环境下出现电路打火问题。板身两端预留的固定位可适配高温胶带粘贴或者环氧板卡扣固定两种安装方式，不需要额外打螺丝固定，适配自动化产线的快速组装需求。从功能逻辑上看，该保护板的过充保护阈值匹配7.4V标称锂电池组的满电电压，过放保护阈值覆盖电芯安全放电下限，短路保护触发后可自动恢复，不需要额外人工复位，能适配多数消费类小型锂电池组的使用需求。

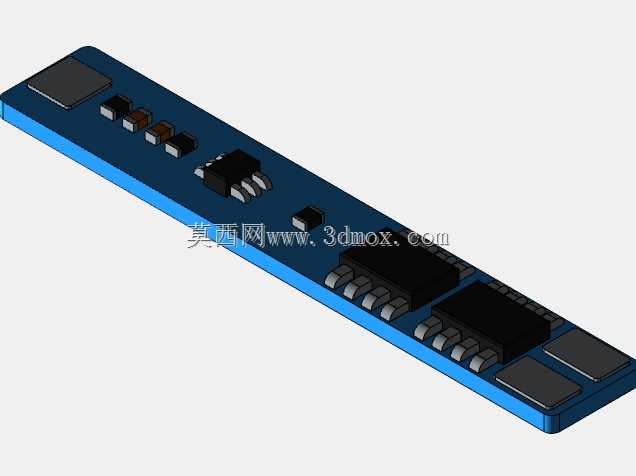

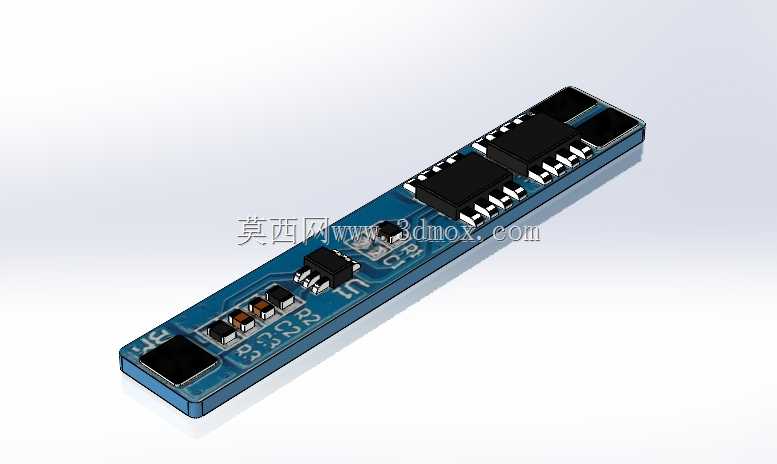

　　建模过程中对所有板载元件都做了1:1的尺寸还原，包括MOS管的塑封高度、贴片电阻电容的实际厚度、焊盘的凸起高度都做了精准复刻，导入整机装配时可直接做干涉检查，不需要二次调整元件位置，能直接用于电池包的结构堆叠设计，验证保护板与电芯、外壳之间的装配间隙，避免后期开模后出现元件顶壳、接线长度不足的问题。
